Las mejores pilotadoras del mercado europeo

En una pilotadora giratoria no manda ni el peso ni la potencia del motor: manda el par de rotación del cabezal. Es la cifra que dice qué diámetro puede girar la máquina en qué terreno, y la primera que hay que mirar en cualquier comparativa.

Este artículo repasa las 32 pilotadoras con ficha en el catálogo, todas de fabricantes con presencia en el mercado europeo. La tabla no va ordenada por marca sino por par, que es como se comparan de verdad.

La comparativa por par

ModeloPar máximoPesoPotenciaProfundidad máx.Diámetro máx.
MAIT Baby Drill17,5 kNm5.400 kg35 kW12 / 15 / 18 m400 – 600 mm
MAIT EC 3530 kNm14.000 kg45,6 kW16 m900 mm
MAIT Midi Drill35 kNm11.200 – 13.100 kg45,6 kW18 – 22 m400 – 900 mm
Comacchio CH 444 kNm15.000 – 16.000 kg54 kW27,8 m1.000 mm
MAIT HR 4545 kNm20.000 kg—26 – 32 m1.000 mm
TES CAR CF3 S PLUS45 kNm13.000 kg50,7 kW23 m1.000 mm
TES CAR TT550 kNm15.500 kg53,7 kW28 m900 mm
AMK 8370 kNmunos 20.000 kg86 kW30 m—
MAIT HR 7575 kNm25.000 – 27.000 kg115 kW32 m1.000 – 1.200 mm
Comacchio CH 12132 kNm27.000 – 31.600 kg123 – 142 kW47,7 m1.500 mm
Casagrande B125 XP-2135 kNm40.000 kg186 kW50 m2.100 mm
IMT AF135140 kNm39.500 kg129 kW—1.500 mm
Bauer BG 15 H155 kNm50.500 – 51.200 kg186 kW44,5 m1.500 mm
MAIT HR 130170 kNm33.000 kg186 kW30 / 40 / 50 m1.300 – 1.600 mm
Comacchio CHF 50184 kNm46.000 kg201 – 231 kW27 m1.000 mm
Soilmec SR-45185 kNm37.000 – 40.000 kg209 kW69,7 m3.000 mm
Comacchio CH 18190 kNm40.100 – 44.800 kg201 – 209 kW62,8 m2.000 mm
Liebherr LB 20.1200 kNm52.800 – 58.200 kg230 kW34,5 m1.500 mm
Bauer BG 20 H204 kNm55.500 kg205 kW40,0 m1.300 mm
Casagrande B200 XP-2210 kNm65.000 kg246 kW68 m3.100 mm
Bauer BG 23 H235 kNm62.200 – 73.700 kg238 kW53,7 m1.500 mm
XCMG XR240E240 kNm87.000 kg252 kW56 m2.000 mm
Liebherr LB 25252 kNm69.300 – 79.900 kg320 kW53,2 m3.300 mm
Soilmec SR-65258,5 kNm56.500 kg317 kW77,9 m2.000 mm
Comacchio CH 23262 kNm58.000 – 69.500 kg234 – 261 kW67,7 m2.500 mm
Casagrande B240 XP-2263 kNm71.500 – 78.500 kg283 kW78 m3.500 mm
Liebherr LB 30297 kNm73.600 – 84.600 kg320 kW70,8 m3.400 mm
Bauer BG 30 H300 kNm83.800 – 101.700 kg340 kW64,7 m2.500 mm
Liebherr LB 35.1347 kNm99.000 – 111.100 kg450 kW77,5 m4.100 mm
Comacchio CH 36360 kNm95.500 – 102.500 kg345 – 405 kW86,8 m2.500 mm
Liebherr LB 45.1450 kNm115.500 – 133.200 kg450 kW95 m4.500 mm
Liebherr LB 55557 kNm168.600 – 184.300 kg565 kW120,4 m4.800 mm

Datos de la documentación oficial de cada fabricante.

Los tres escalones del mercado

Compactas (17,5-75 kNm)

Las TES CAR CF3 S PLUS y TT5, la Comacchio CH 4, las MAIT HR 45 y HR 75 y la AMK 83 cubren pilotes de diámetro pequeño y medio hasta unos 30 metros. Por debajo están las de base de miniexcavadora, como la MAIT Midi Drill y la EC 35 sobre Komatsu PC80, y la Baby Drill, telemandada, de 5,4 t, que pasa por un hueco de 1 m. Con 5 a 27 toneladas, se transportan con menos complicación y entran en solares donde una máquina de 40 t no tiene sitio.

Es el segmento de la obra urbana, la vivienda en altura y la cimentación de naves. Su límite es el diámetro: por encima de 1.200 mm el par se queda corto en terreno con algo de consistencia.

Medias (130-252 kNm)

Aquí está el grueso del mercado español de obra civil: las Comacchio CH 12 y CH 18, las Bauer BG 15 H y BG 20 H, la Liebherr LB 20.1 o la Comacchio CHF 50, dedicada a pilotes CFA. A ellas se suma la Liebherr LB 25: 252 kNm, 53,2 m de profundidad, 3.300 mm de diámetro y depósito de 700 litros. Existe además en versión unplugged, con accionamiento eléctrico o por batería, para obra con restricción de emisiones. La MAIT HR 130 destaca por una relación llamativa: 170 kNm con 33 toneladas, más par que la Casagrande B125 XP-2 con siete toneladas menos de máquina.

La Soilmec SR-45 juega otra carta: 3.000 mm de diámetro máximo, el mayor entre las máquinas de menos de 200 kNm de la comparativa, y 69,7 m de profundidad. Es la máquina de los pilotes grandes.

La Casagrande B125 XP-2 se sitúa entre ambas con 135 kNm, 2.100 mm y 190 kN de fuerza de empuje.

Grandes (235-360 kNm)

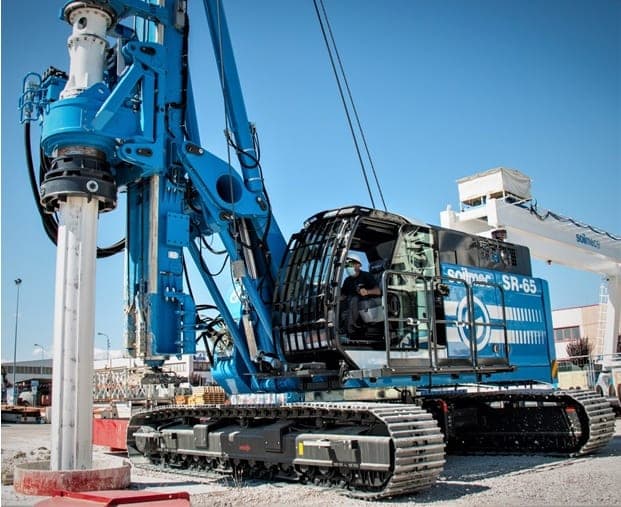

La Bauer BG 23 H y la BG 30 H, la XCMG XR240E, la Comacchio CH 23 y la CH 36, la Casagrande B240 XP-2, la Soilmec SR-65 y las Liebherr LB 30 y LB 35.1 son máquinas de gran obra civil: infraestructura, puentes, pantallas profundas y pilotes de gran longitud. La SR-65 llega a 77,9 metros de profundidad con 258,5 kNm y 56,5 toneladas de máquina; la LB 30, a 70,8 m con 297 kNm.

Y una clase aparte: más de 400 kNm

La Liebherr LB 45.1 da 450 kNm, 95 m de profundidad y 4.500 mm de diámetro con 115,5 a 133,2 toneladas. Por encima, con 557 kNm de par, 120,4 metros de profundidad y 4.800 mm de diámetro, la LB 55 no compite con el resto de la tabla: más que dobla el par de la SR-65 y añade cuarenta metros de profundidad. Sus 168,6 a 184,3 toneladas la sitúan fuera del alcance de cualquier obra convencional. Es una máquina de proyecto, que se contrata para una obra concreta con accesos y plataforma estudiados de antemano.

A esta escala, la elección deja de ser técnica y pasa a ser de logística y de contrato: son equipos de contratista especialista con volumen continuado.

Las otras cifras que deciden

Fuerza de empuje (crowd). Es la que hinca el útil en el terreno. La Soilmec SR-45 publica un dato interesante: 140 kN con sistema de crowd por cable (CCS) y 240 kN con crowd por cilindro (WCS). Son dos configuraciones de la misma máquina con comportamientos distintos: el cilindro empuja más y el cable es más rápido y ligero.

Profundidad máxima. Depende del mástil y del sistema de kelly montado, no solo de la máquina. Por eso MAIT publica tres cifras para la HR 130 (30, 40 o 50 m) según configuración: es honesto y lo prudente es fijarla antes de comparar.

Diámetro máximo. El que la máquina puede girar en condiciones favorables. En terreno duro, el diámetro real será menor.

Técnicas de ejecución y qué máquina piden

Una pilotadora giratoria moderna cubre varias técnicas cambiando el útil:

  • Kelly telescópico con cazo o barrena, con o sin entubación recuperable. Es la técnica clásica. Necesita par alto.
  • Hélice continua (CFA), con hormigonado por el eje hueco. Rápida y limpia, no necesita lodo de perforación ni entubación, pero limita la profundidad a la longitud de la hélice y la armadura al hincado en fresco.
  • Desplazamiento (CSP / desplazamiento lateral), que compacta el terreno en vez de extraerlo. Sin escombro que gestionar.
  • Pantalla con cuchara o hidrofresa, para muros pantalla.

La máquina se elige por la técnica dominante de la empresa, no al revés: cambiar de técnica exige otro útil, otro mástil y a veces otra máquina.

Y si el trabajo es más pequeño

Si lo que hay que ejecutar son micropilotes, anclajes o jet-grouting, y no pilotes con kelly, la máquina es una micropilotadora: equipos de 1 a 46 toneladas con mordazas para entubar y pares máximos que van de unos 3,4 kNm en las ultracompactas a 100 kNm en las grandes, que ya solapan con las pilotadoras compactas. El artículo cómo elegir una micropilotadora explica ese segmento.

Y si lo que hay que hacer es hincar perfiles o tablestacas en vez de perforar y hormigonar, la familia correcta es la hincadora: el artículo pilotadora giratoria o hincadora compara ambas técnicas.

Para el contexto técnico: los términos pilote, cimentación profunda y empotramiento sitúan el vocabulario, y el artículo tipos de cimentaciones profundas recorre las soluciones disponibles.
