Recalce de cimentación: cuándo hace falta y cómo se ejecuta

Cuándo recalzar una cimentación o un muro de carga, cómo se hace con micropilotes paso a paso y qué micropilotadora cabe en un sótano o un patio.

Equipo TodaMaquinaria · 9 min de lectura

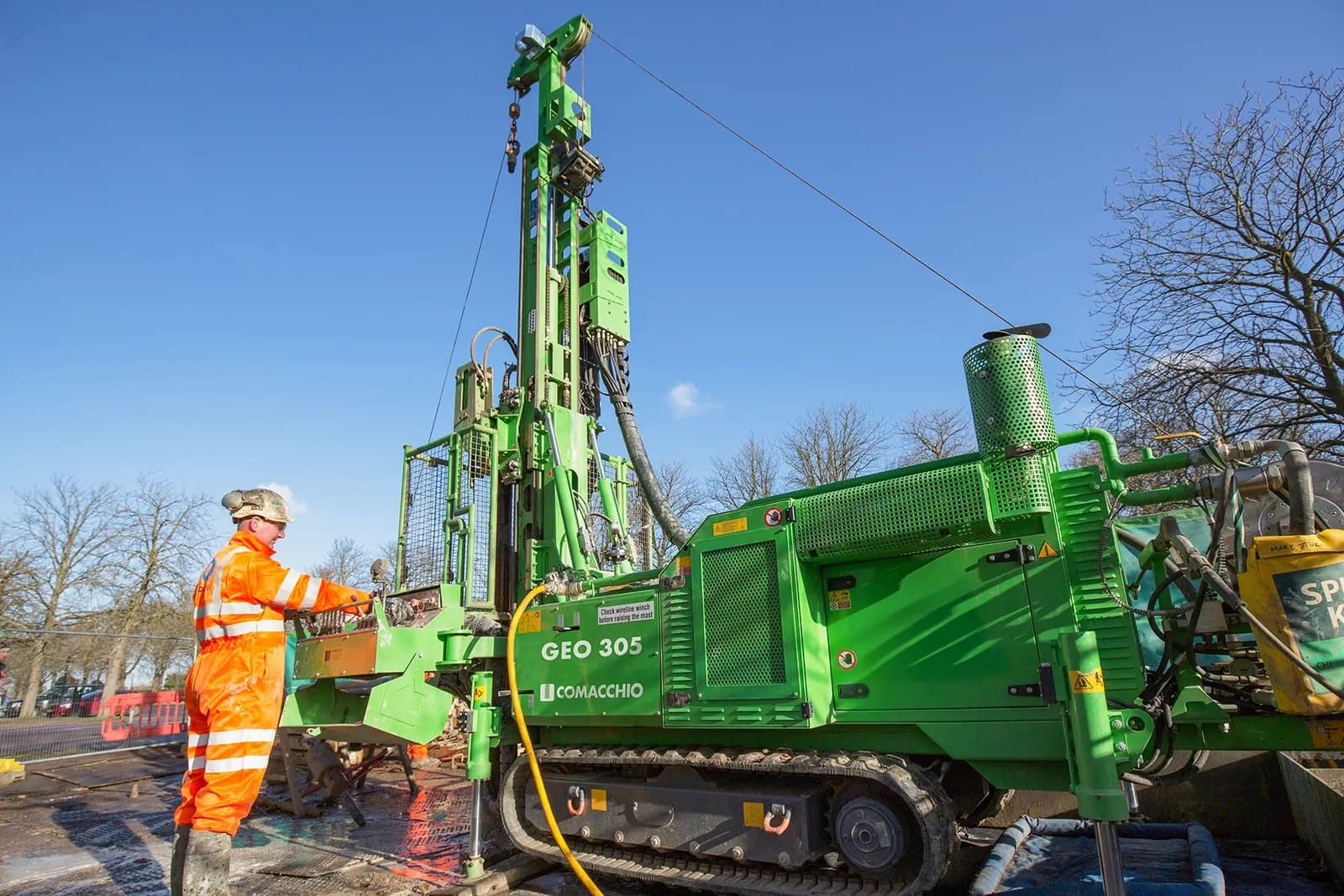

Comacchio GEO 305 — Micropilotadoras

Un recalce de cimentación es una intervención delicada: hay que reforzar lo que sostiene un edificio sin que el edificio se entere. Se hace con el inmueble ocupado, desde el propio sótano o desde la calle, y cualquier error se manifiesta en forma de grieta.

Esta guía explica cuándo hace falta recalzar, qué técnicas se usan en España, qué dice la normativa, cómo se recalza paso a paso un muro de carga con micropilotes y qué maquinaria puede trabajar en esas condiciones.

¿Cuándo hay que recalzar?

El recalce no se decide por la grieta sino por su causa. Estas son las situaciones que lo provocan:

Asientos diferenciales. La cimentación se apoya sobre un terreno que cede de forma desigual. Aparecen grietas inclinadas en fachada, puertas que rozan y desplomes. Es la causa clásica.

Cambio de uso o recrecido. El edificio va a soportar más carga de la prevista —una planta más, un uso industrial, un archivo— y la cimentación existente no da.

Excavación colindante. Se va a vaciar un solar al lado y la cimentación vecina queda descalzada o dentro de la zona de influencia. Aquí el recalce es preventivo y se ejecuta antes de excavar.

Deterioro de la cimentación. Cimentaciones antiguas de mampostería o de hormigón degradado que han perdido capacidad.

Cambio en el nivel freático. Un descenso del nivel freático puede provocar asientos en suelos blandos, y una subida puede arrastrar finos.

Las técnicas que se usan

Recalce con micropilotes

Es una solución muy extendida. Se perforan micropilotes junto a la cimentación existente —o a través de ella— hasta un estrato competente, y se transmite la carga con un encepado o con vigas que abrazan el muro o la zapata.

Sus ventajas son decisivas en este trabajo: la máquina es pequeña, trabaja con poca altura libre y la perforación se puede hacer con muy poca vibración. Es lo que permite operar dentro de un edificio en uso.

Jet-grouting

Se inyecta lechada a alta presión que rompe y mezcla el terreno in situ, formando columnas de suelo tratado bajo la cimentación. Mejora el terreno en lugar de traspasar la carga a otro estrato.

Funciona bien en suelos granulares y en arenas flojas. Exige control estricto de presiones y volúmenes: mal ejecutado puede levantar la estructura, que es un daño peor que el asiento original.

Inyecciones de mejora del terreno

El jet-grouting es una de las formas de inyectar. El DB SE-C del Código Técnico (apartado 8.3) incluye la inyección, la inyección de alta presión y otros procedimientos, como la mezcla con aglomerantes o la sustitución, entre los que sirven para mejorar o reforzar el terreno sobre el que apoya una cimentación. Antes de elegir uno hay que conocer el terreno con el estudio geotécnico (apartado 8.2) y pesar, entre otros factores, la prevención de daños a las obras y servicios vecinos, los cambios que puede provocar en el nivel freático y la degradación a largo plazo de los materiales inyectados.

El terreno mejorado no se da por bueno a ojo: el proyecto fija unos valores mínimos de sus propiedades tras la mejora y hay que comprobar que se alcanzan (apartado 8.4). El equipo que se usa es un equipo de inyección con la presión y el caudal que pida el proyecto.

Ampliación o profundización por bataches

La técnica tradicional: se excava por debajo de la cimentación en tramos cortos y alternos —bataches— y se rellena con hormigón, ampliando la zapata o llevándola más abajo. No necesita maquinaria especial, pero es lenta y solo vale a poca profundidad y en terreno con algo de cohesión.

Micropilotes más anclajes

Cuando además del asiento hay empuje horizontal —muro de sótano, ladera— se combinan micropilotes con anclajes al terreno o bulones.

Comparación

TécnicaCuándo encajaLimitación principal
MicropilotesCasi cualquier caso; traspasa carga a estrato firmeNecesita acceso para la máquina
Jet-groutingSuelos granulares y arenas flojasControl de presiones; riesgo de levantar
BatachesPoca profundidad, terreno cohesivoLento; no vale en arena ni con agua
Micropilote + anclajeAsiento con empuje horizontalAutorización si el anclaje invade suelo ajeno

Qué dice la normativa

No hay una norma solo para recalces: se aplican la del Código Técnico para cimentaciones y, en la parte de micropilotes, la guía técnica del Ministerio.

  • Código Técnico, DB SE-C. Regula la seguridad estructural y la capacidad portante de las cimentaciones de todo tipo de edificios en relación con el terreno (apartado 1.1). El estudio geotécnico es la base para analizar y dimensionar los cimientos (apartado 3.1), también cuando se recalzan, y la mejora del terreno tiene sus propias condiciones de proyecto y control (capítulo 8). Si el recalce es preventivo porque se va a excavar al lado, el apartado 6.3.2.2.8 pide comprobar en cada fase que los movimientos del terreno bajo los edificios medianeros no ponen en peligro su estabilidad ni los agrietan.
  • Guía para el proyecto y la ejecución de micropilotes en obras de carretera (Ministerio, 2005). Aunque está escrita para obras de carretera, es la referencia pública más detallada sobre micropilotes, y el recalce de estructuras existentes es una de las aplicaciones que recoge (apartado 1.4). Sus indicaciones para recalces:
    • perforar con revestimiento, usando aire mejor que agua, y con los apeos que necesite la estructura (apartado 3.7.5);
    • contar con el asiento que puede provocar la propia perforación: en suelos con riesgo alto de colapso, como rellenos sin consolidar, la guía lo estima en hasta un 5 % del espesor de terreno afectado si se perfora con agua y en un 1-2 % con aire (apartado 3.7.5);
    • si los micropilotes se unen a un encepado nuevo y este al cimiento existente, preparar una superficie de contacto rugosa (apartado 3.9.3);
    • controlar los movimientos de la estructura recalzada y de las vecinas al menos mientras se perfora, con nivelación de precisión, y prever un plan de auscultación; como orientación, en casos normales, unos seis meses desde el final de los trabajos (apartado 4.2.4).

¿Qué maquinaria entra en un edificio?

Esta es la parte que más condiciona el proyecto. La máquina tiene que caber, y los números son estrictos: anchura de paso, altura libre bajo forjado y capacidad portante del suelo por el que va a circular.

Para trabajo en sótano e interior se usan micropilotadoras compactas de la franja de 2,4 a 5,5 t, como la Comacchio GEO 205, la Comacchio GEO 305 o la Beretta T46. Son máquinas pensadas para pasar por huecos estrechos y trabajar con muy poca altura.

Dos detalles operativos que deciden:

  • Mástil corto. Perfora menos metros por maniobra y obliga a más empalmes de varilla, pero cabe bajo un forjado a 2,2 m.
  • Grupo hidráulico separado. Deja el motor fuera del edificio y mete solo el carro. Es lo que hace viable trabajar en un sótano sin ventilación. No viene de serie: hay que pedirlo.

Cuando el trabajo se hace desde la calle o desde un patio con más espacio, se puede subir a máquinas de 6 a 9,5 t como la Comacchio GEO 405 o la Comacchio MC 6, que perforan más rápido.

Recalce de un muro de carga con micropilotes, paso a paso

Un caso habitual en vivienda es un muro de carga, de fachada o medianero, que asienta. El orden de trabajo suele ser este, aunque el detalle lo fija el proyecto:

  1. Instrumentar y, si hace falta, apuntalar. Antes de tocar nada se colocan testigos en las grietas y se nivela el muro. Si el proyecto lo pide, se apuntalan los huecos y los forjados que apoyan en el muro.
  2. Descubrir la cimentación. Se excava junto al muro, por tramos, hasta ver la zapata o el cimiento corrido. Así se comprueba su anchura, su estado y de qué está hecho, porque en edificios antiguos no siempre coincide con los planos.
  3. Perforar los micropilotes. Se colocan a uno o a los dos lados del muro, verticales o inclinados, o atravesando el propio cimiento. Perforar el cimiento existente es más lento y encarece el metro lineal: lo explicamos en cuánto cuesta una cimentación con micropilotes.
  4. Armar e inyectar. Se introduce la armadura tubular y se inyecta la lechada. El tipo de inyección (única, repetitiva o repetitiva selectiva) depende del terreno y de la carga, y el equipo de inyección tiene que dar la presión y el caudal que pide el proyecto, con registro de cada micropilote.
  5. Conectar el muro con los micropilotes. Es la parte que transmite la carga: una viga de atado o un encepado que abraza el muro a uno o dos lados, unido a él con conectores, o los propios micropilotes adheridos al cimiento que atraviesan.
  6. Comprobar. Seguimiento de las grietas y de la nivelación durante y después de la obra, y pruebas de carga si el proyecto las exige.

Qué máquina cabe en un sótano, un patio o un portal

En un recalce de vivienda, la máquina se elige primero por dónde tiene que pasar y después por su par. Tres ejemplos del catálogo, de menos a más:

MáquinaPesoLo que la hace útil en recalce
Comacchio MC 22.500 – 3.000 kgOrugas extensibles de 700 a 1.000 mm de ancho, versión eléctrica de 30 kW y perforación de 45 a 160 mm
Fraste Mito 4 CSUnos 4.300 kg más 2.100 kg de central hidráulicaLa central con el motor diésel va separada y se queda fuera: dentro solo entra la perforadora
Casagrande C3 XP-2Unos 6.700 kgMástiles de 2.500, 3.600 y 4.800 mm y motor eléctrico opcional, para patios y sótanos amplios con más diámetro y par (hasta 15,2 kNm)

Antes de contratar, mide la puerta o el hueco más estrecho del recorrido, la altura libre bajo el forjado más bajo y la rampa o escalón de acceso, y pásaselo a la empresa: cada fabricante publica el ancho mínimo con las orugas recogidas, pero la altura de trabajo depende del mástil que se monte. La comparación completa está en cómo elegir una micropilotadora.

¿Cómo se controla que sale bien?

  • Instrumentación previa y durante. Testigos en grietas, nivelación topográfica y, en casos sensibles, control de movimientos en continuo.
  • Control de la perforación. Registro de profundidades, presiones de inyección y volumen de lechada de cada micropilote; los equipos de inyección con registrador lo dejan por escrito.
  • Ensayos de carga estática sobre micropilotes de prueba, que es lo que verifica que la capacidad proyectada existe de verdad.
  • Ritmo de trabajo. En bataches, respetar la secuencia de tramos alternos; saltársela para ir más rápido es la causa habitual de daños durante la propia obra.

En resumen

  • El recalce se decide por la causa del asiento, no por la grieta: primero diagnóstico, después proyecto.
  • El micropilote es una técnica muy usada en recalce porque la máquina cabe donde hay que trabajar.
  • El jet-grouting mejora el terreno en vez de traspasar la carga, y exige control estricto de presiones.
  • La máquina se elige por anchura de paso y altura libre antes que por par de rotación.
  • Sin instrumentación y sin ensayos de carga no hay forma de saber si el recalce funciona.

Preguntas frecuentes

¿Cómo se recalza un muro de carga?

Con micropilotes, en la mayoría de los casos: se perforan junto al muro o a través de su cimiento hasta un estrato firme, se arman, se inyectan y se unen al muro con una viga o un encepado que recoge su carga. En muros con poca carga y terreno cohesivo a poca profundidad también se usa la profundización por bataches. La secuencia completa está más arriba.

¿Se puede recalzar con el edificio habitado?

Sí, es lo normal. Las micropilotadoras compactas trabajan desde el sótano, un patio o la calle con poca vibración, y las que tienen la central hidráulica separada dejan el motor fuera del edificio. Lo que sí hay que prever es el ruido, el polvo y el acceso de la máquina, el equipo de inyección y el material.

¿Qué normativa se aplica a un recalce?

El Código Técnico, en su documento de cimientos (DB SE-C), para el estudio geotécnico, el cálculo de la cimentación y la mejora del terreno; y, para los micropilotes, la guía técnica del Ministerio de 2005, que dedica apartados propios a los recalces. El detalle, con los apartados, está en «Qué dice la normativa», más arriba.

¿Cuánto tiempo hay que vigilar el edificio después de recalzar?

Lo fija el proyecto. Como orientación, la guía de micropilotes del Ministerio habla de periodos de observación del orden de seis meses desde el final de los trabajos en casos normales, que se alargan o se acortan según cómo evolucione la cimentación (apartado 4.2.4).

¿Recalce con micropilotes o con jet-grouting?

El micropilote lleva la carga a un estrato firme más profundo; el jet-grouting mejora el terreno donde está. El micropilote vale para casi cualquier terreno si hay espacio para la máquina; el jet-grouting encaja en suelos granulares y arenas flojas, pero exige un control estricto de la presión para no levantar la estructura.

Si buscas la máquina

TodaMaquinaria no hace recalces ni busca quién los haga. Si tu empresa necesita una micropilotadora o un equipo de inyección, en compra o alquiler, cuéntanos el acceso (ancho del paso y altura libre) en el formulario de presupuesto y te ponemos en contacto con un distribuidor o alquilador de tu zona.

Ampliamos la parte de máquina en cómo elegir una micropilotadora, qué son los micropilotes en la guía de micropilotes y la de técnicas en pilotes de cimentación.
