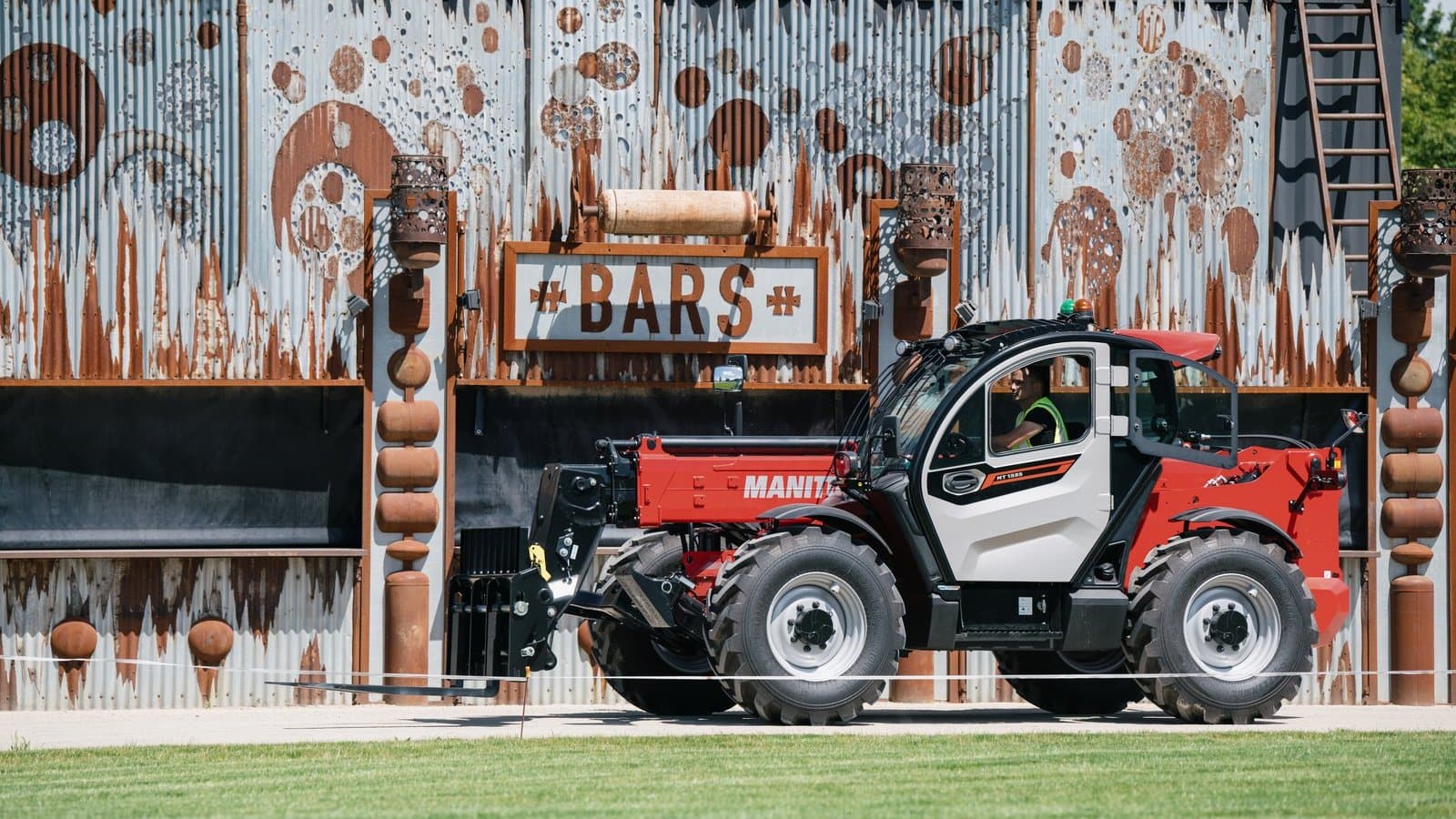

La tabla de cargas de un manipulador telescópico: cómo se lee de verdad
Por qué la capacidad nominal de un telescópico no es la que levanta en obra, cómo se lee el diagrama de cargas y qué papel juegan los estabilizadores y el implemento.
Equipo TodaMaquinaria · · 9 min de lectura
«Este telescópico levanta 3.500 kilos.» Es la frase que aparece en todos los catálogos y en todos los anuncios de alquiler, y es cierta solo en una posición muy concreta: con el brazo recogido y la carga pegada a la máquina.
A doce metros de altura, esa misma máquina puede estar levantando una fracción. Entender por qué es la diferencia entre planificar bien un montaje y tener un problema.
Por qué la carga cae al extender
Un manipulador telescópico vuelca hacia delante. Lo que lo impide es el peso de la propia máquina actuando como contrapeso, y ese efecto depende de la distancia horizontal entre la carga y el punto de apoyo delantero.
Cuanto más se extiende el brazo, mayor es esa distancia y menor la carga admisible. No es una limitación hidráulica: los cilindros podrían levantar más. Es una limitación de vuelco.
Por eso la cifra útil no es la capacidad nominal sino el diagrama de cargas: una gráfica con la altura en el eje vertical, el alcance en el horizontal y curvas que marcan qué peso se admite en cada punto.
Cómo se lee el diagrama
El procedimiento, paso a paso:
- Determinar la altura y el alcance reales del punto donde hay que dejar la carga. No la altura del edificio: la altura del punto de descarga, medida desde donde va a estar apoyada la máquina.
- Localizar ese punto en el diagrama.
- Leer la curva de carga en la que cae ese punto.
- Restar el peso del implemento si no es el de referencia del diagrama.
- Comprobar en qué configuración está hecho ese diagrama: con o sin estabilizadores, con qué implemento y con qué neumáticos.
Ese último paso es el que más se salta y el que más problemas da. Un mismo telescópico tiene varios diagramas, uno por configuración, y usar el que no toca invalida todo el cálculo.
Estabilizadores: lo que cambian de verdad
Los estabilizadores amplían la base de apoyo y desplazan el punto de vuelco hacia delante. Eso permite aprovechar el alcance máximo con carga útil.
El Manitou MT 1335 los lleva integrados, y no por capricho: con 12,6 metros de altura y 8,65 de alcance, sin estabilizar la tabla de cargas a alcance máximo sería mucho más restrictiva.
Su coste es el tiempo. Hay que bajarlos y subirlos en cada reposicionamiento, y en un trabajo con muchos movimientos eso suma.
En el otro extremo, Bobcat señala que en su TL35.70 la mayoría de los trabajos no requieren estabilizadores. Es una ventaja real de productividad, pero no exime de mirar la tabla: sin estabilizar, las cifras a alcance máximo son las que son.
El implemento cuenta como carga
Un error habitual: calcular con el peso de lo que se va a izar y olvidar el del accesorio.
Las horquillas portapalés, un cazo, una pluma con gancho o una cesta pesan, y ese peso está a la misma distancia que la carga. Si el diagrama está hecho con horquillas estándar y se monta un implemento más pesado, hay que restar la diferencia.
Lo mismo pasa con elementos que desplazan el centro de gravedad hacia delante, como una pluma auxiliar: aunque pese poco, aleja la carga y eso penaliza más que el peso.
Un caso que sí publica los tres puntos
La mayoría de los fabricantes dan una sola cifra de capacidad. AUSA publica tres para sus telescópicos, y eso permite dimensionar sin recurrir al diagrama completo. En el T235H:
| Punto | Carga |
|---|---|
| A 500 mm de alcance | 2.300 kg |
| A la altura máxima (5 m) | 1.800 kg |
| Al alcance máximo (2.350 mm) | 800 kg |
Esa progresión —de 2.300 a 800 kg— es exactamente lo que ocurre en cualquier telescópico, solo que aquí está publicado en abierto.
El T164H va más lejos: mantiene los 1.600 kg también a la altura máxima de 4 metros. Es un dato poco común y merece la pena comprobarlo cuando se compara.
Lo que el diagrama no incluye
Tres cosas que hay que valorar aparte:
El terreno. El diagrama supone apoyo firme y nivelado. Sobre relleno reciente, tierra mojada o una tapa de registro, la máquina puede asentarse y cambiar la geometría.
El viento. Una carga con superficie —un panel, un encofrado— hace de vela. No aparece en la tabla y es causa frecuente de incidentes.
La dinámica. Las cifras son estáticas. Frenar de golpe con la carga elevada o girar bruscamente genera fuerzas que el diagrama no contempla.
Si se va a elevar personas
Solo con cesta homologada para ese modelo concreto y con la máquina preparada de fábrica para ese uso. No vale cualquier cesta ni cualquier telescópico: es un uso regulado, con requisitos específicos de mandos, limitadores y señalización.
Improvisar aquí es donde ocurren los accidentes más graves con esta familia de máquinas.
