Anclaje al terreno

Tirante perforado e inyectado que transmite al terreno profundo una fuerza de tracción; sostiene pantallas, muros y taludes.

Anclaje al terreno

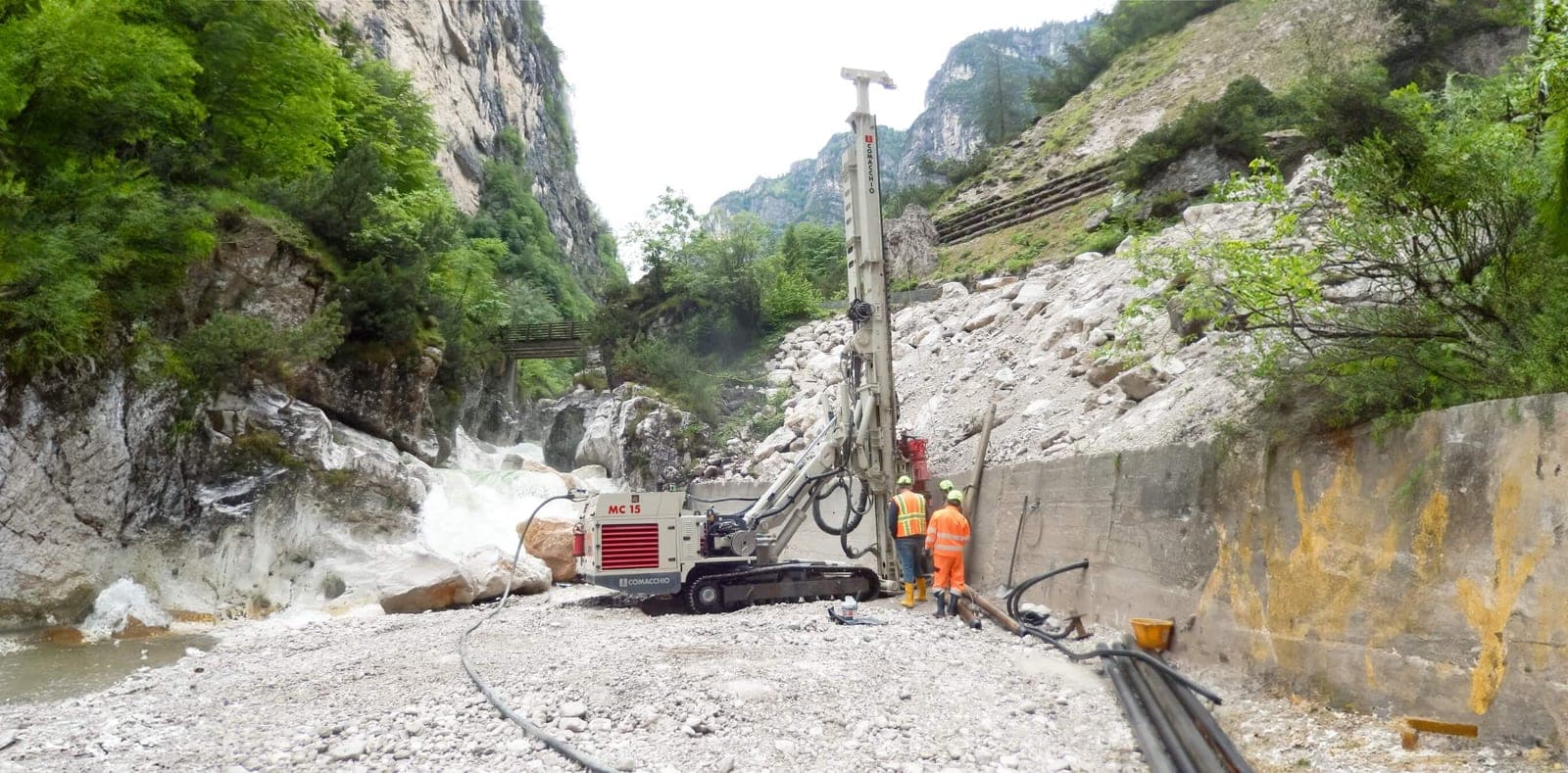

Un anclaje es un tirante —barra o cables de acero— alojado en una perforación inclinada, con su extremo profundo solidarizado al terreno mediante un bulbo de lechada inyectada. Se tesa contra la estructura y trabaja a tracción, reteniendo lo que quiere moverse. Los tipos, cómo se ejecutan y cuándo hacen falta, en anclajes al terreno: tipos, ejecución y cuándo hacen falta.

Se distingue del bulón en que el anclaje se tesa y tiene una longitud libre que no transmite carga al terreno, mientras que el bulón suele trabajar pasivamente en toda su longitud.

Tiene dos zonas y esto es lo que hay que entender: la longitud libre, entubada o desolidarizada, que solo transmite la fuerza; y la longitud de bulbo, inyectada, donde esa fuerza pasa al terreno por adherencia. Si el bulbo cae dentro de la cuña inestable, el anclaje no sirve de nada: hay que llevarlo más allá de la superficie de rotura.

Los anclajes se clasifican en provisionales —vida menor de dos años, típicos en contención de excavaciones— y permanentes, con doble protección anticorrosión. Todos se tesan y se ensayan antes de entrar en servicio, y la norma de ejecución de anclajes, la UNE-EN 1537, exige ensayos de investigación, de idoneidad y de aceptación.

Se ejecutan con micropilotadoras y perforadoras de anclajes: en el catálogo hay equipos de Casagrande, Comacchio y Beretta.

Cuándo conviene un muro pantalla anclado y cuándo pilotes, en Muro pantalla o pilotes: qué contención elegir y por qué.
