Los equipos de inyección fabrican la lechada de cemento y la meten a presión en el terreno: son la otra mitad de un micropilote, un anclaje o una consolidación. La micropilotadora hace el taladro; la bomba de inyección —la inyectora, en la obra— lo rellena y, según el tipo de micropilote, reinyecta a presión para formar el bulbo.

15 máquinas en equipos de inyección

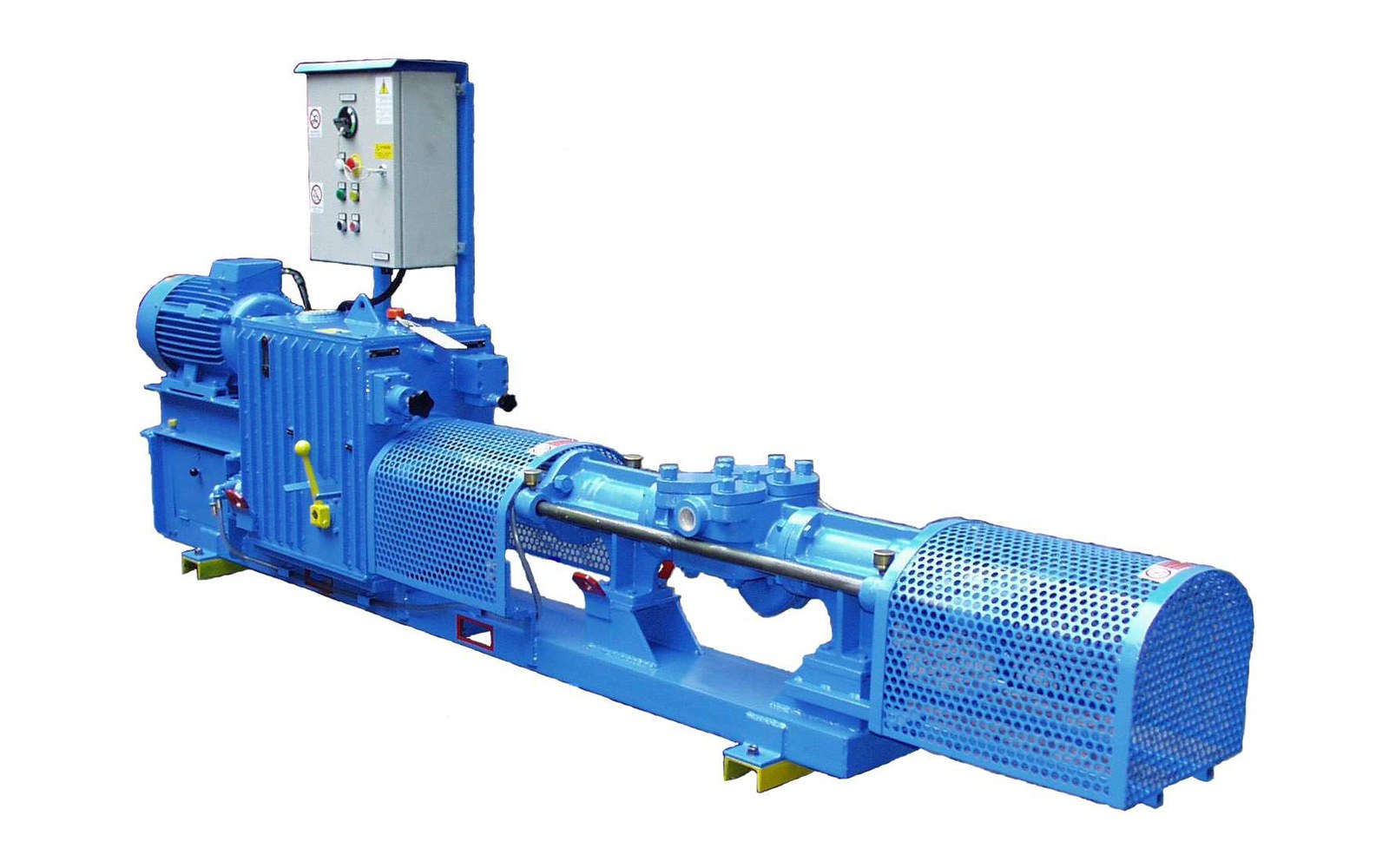

Clivio AP/OL-90S
Clivio

Clivio AP/OL-90S

Bomba de inyección electrohidráulica de pistones contrapuestos: de 54 l/min a 132 bar a 138 l/min a 52 bar según el pistón, con motor de 15 kW.

Caudal máximo de inyección
54 – 138 l/min
Presión máxima de inyección
52 – 132 bar
Potencia
15 kW
Precio a consultar

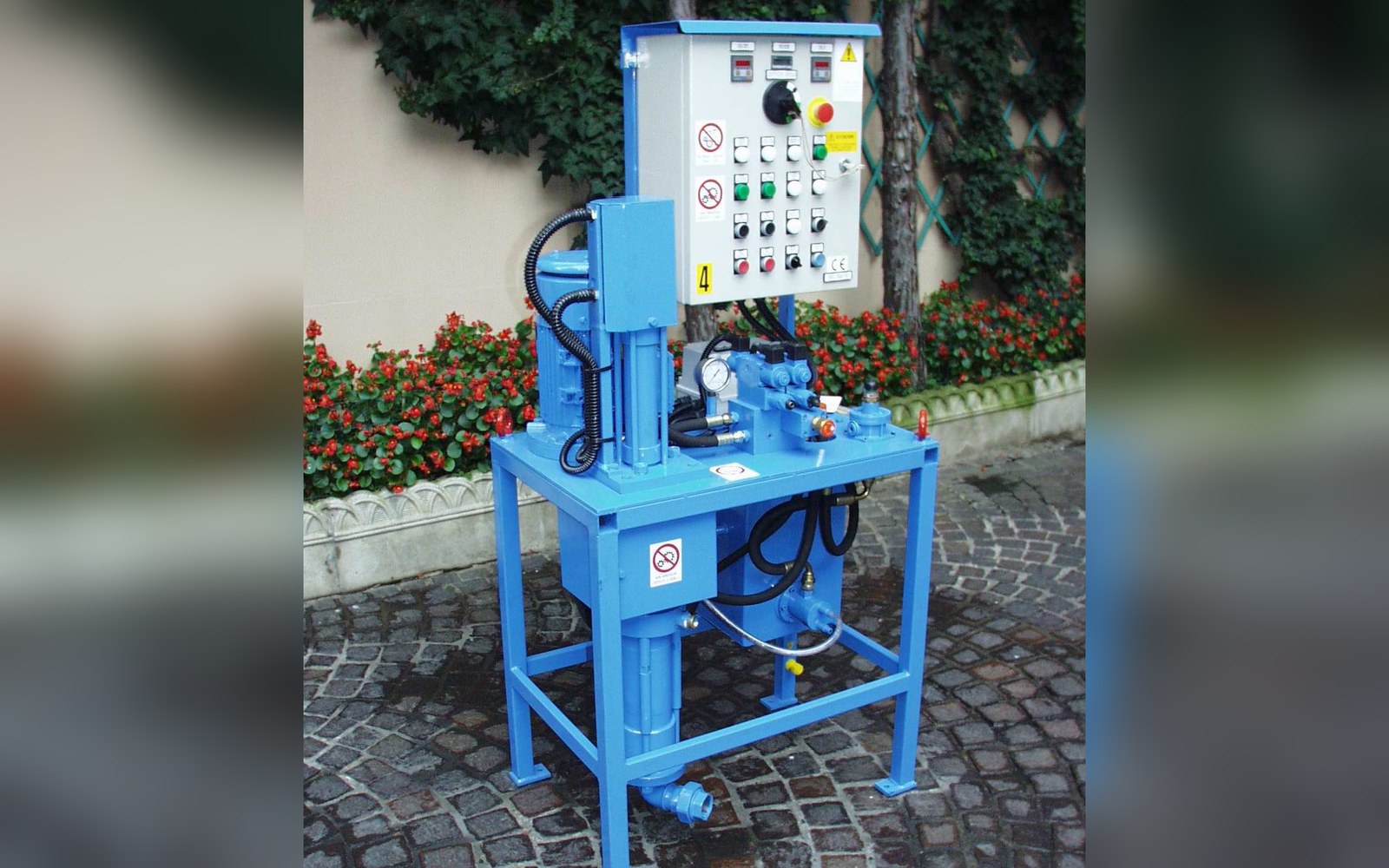

Clivio DP/OL-4
Clivio

Clivio DP/OL-4

Bomba de inyección vertical de 180 kg y 3 kW: hasta 27 l/min y 44 bar; la versión RG da 85 bar para romper la vaina en tubo manguito.

Caudal máximo de inyección
27 l/min
Presión máxima de inyección
44 bar
Potencia
3 kW
Precio a consultar

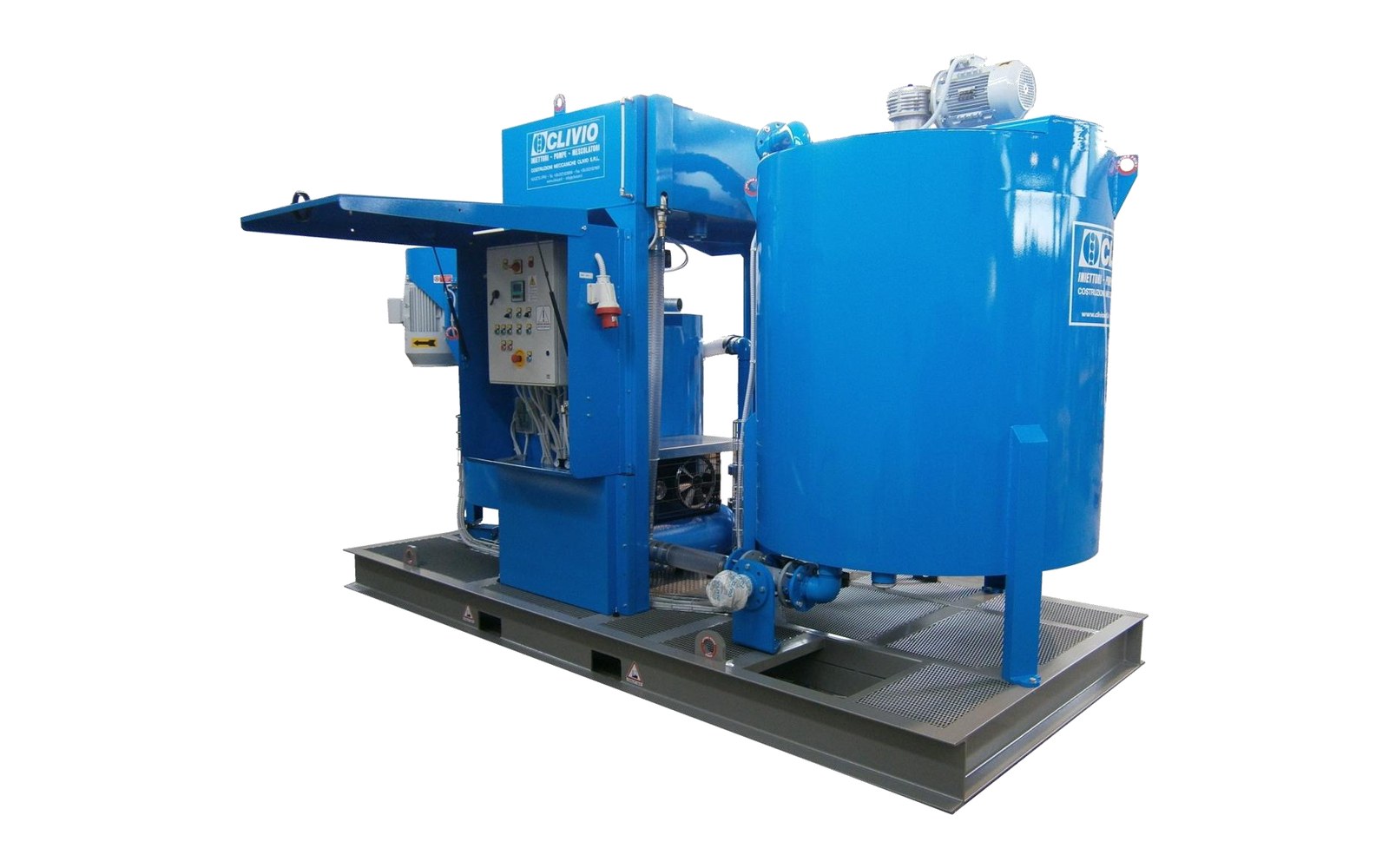

Clivio M20
Clivio

Clivio M20

Central automática de mezcla de lechada: turbomezcladora de 1.500 litros, agitador de 2.400 y hasta 20 m³/h con dosificación por pesada.

Potencia
11 kW
Peso
3.250 kg
Precio a consultar

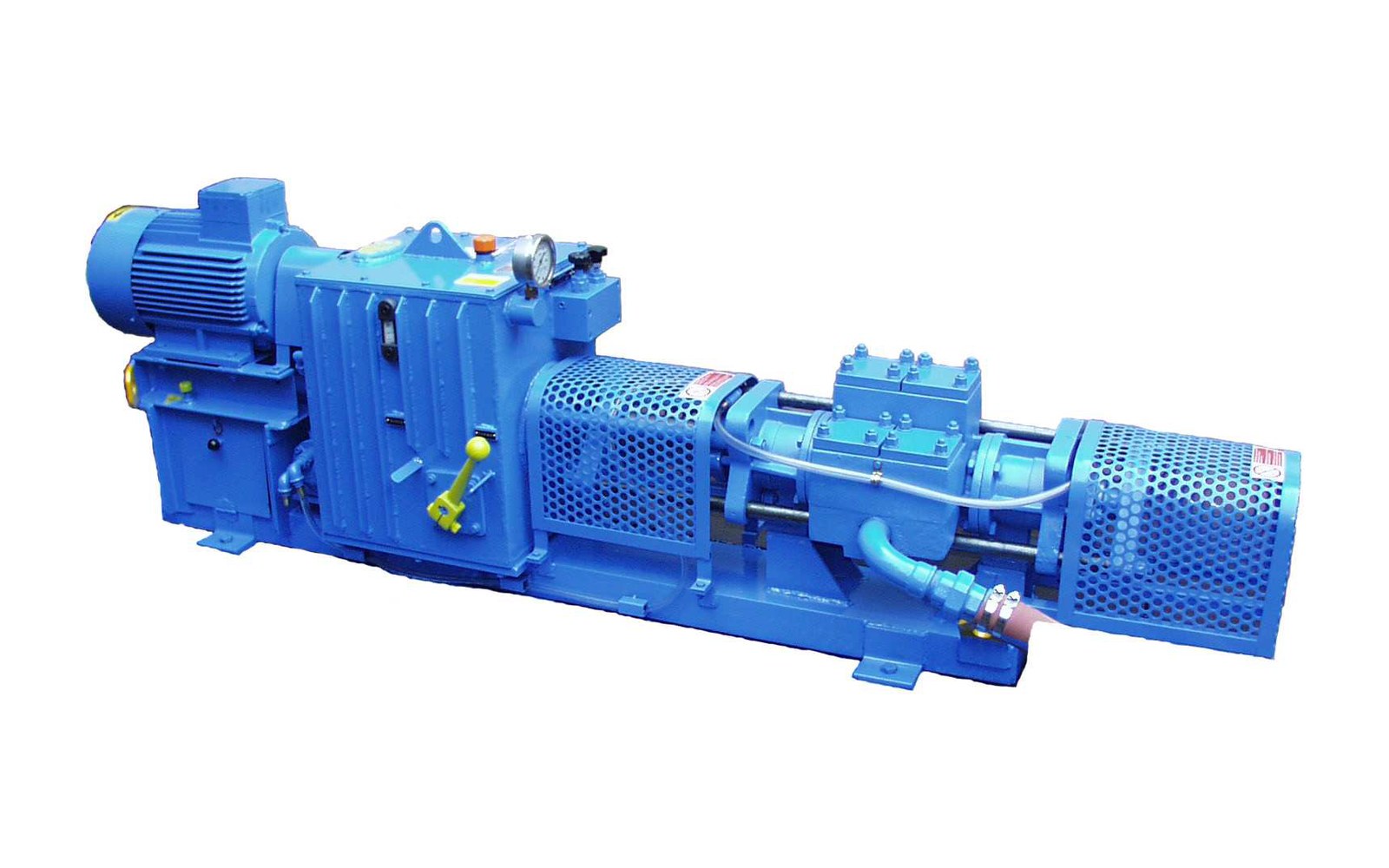

Clivio MP/OL-2
Clivio

Clivio MP/OL-2

Bomba de inyección electrohidráulica compacta de 7,5 kW: de 28 l/min a 120 bar a 70 l/min a 46 bar según el pistón.

Caudal máximo de inyección
28 – 70 l/min
Presión máxima de inyección
46 – 120 bar
Potencia
7,5 kW
Precio a consultar
Dai Prà DE/OL 100
Dai Prà

Dai Prà DE/OL 100

Inyectora de pistón de doble efecto de 520 kg para micropilotes y consolidación: 95 l/min y hasta 100 bar, con partículas de hasta 3 mm.

Caudal máximo de inyección
95 l/min
Presión máxima de inyección
100 bar
Peso
520 kg
Precio a consultar
Dai Prà DE/OL 130
Dai Prà

Dai Prà DE/OL 130

Inyectora de gran caudal para micropilotes y pilotes de pequeño diámetro: 130 o 215 l/min según la carrera, a 85 bar, con partículas de hasta 5 mm.

Caudal máximo de inyección
130 – 215 l/min
Presión máxima de inyección
85 bar
Potencia
9,2 – 15 kW
Precio a consultar
Dai Prà DE/OL 80
Dai Prà

Dai Prà DE/OL 80

Inyectora de pistón de doble efecto de 250 kg: 60 l/min a 85 bar, o 110 bar en la versión DE/OL 80 S, para anclajes, bulones y tubo manguito.

Caudal máximo de inyección
60 l/min
Presión máxima de inyección
85 bar
Potencia
4 kW
Precio a consultar
García Fernández PILOT 2-6-15
García Fernández

García Fernández PILOT 2-6-15

Equipo de inyección español con bomba helicoidal y batidora de 500 litros: de 2.000 a 6.000 l/h para micropilotes, pilotes y consolidación, con 6 kW.

Caudal máximo de inyección
33 – 100 l/min
Presión máxima de inyección
más de 15 bar
Potencia
6 kW
Precio a consultar
GERTEC IS-100-E-big
GERTEC

GERTEC IS-100-E-big

Central de inyección grande: mezcladora de 280 litros, agitador de 560 y bomba de hasta 200 l/min a 100 bar, con 5,6 m³/h de mezcla.

Caudal máximo de inyección
200 l/min
Presión máxima de inyección
100 bar
Potencia
32,5 kW
Precio a consultar
GERTEC IS-60-E
GERTEC

GERTEC IS-60-E

Central de inyección compacta: mezcladora de 150 litros, agitador de 300 y bomba de émbolo de hasta 50 l/min a 100 bar, en 930 kg.

Caudal máximo de inyección
50 l/min
Presión máxima de inyección
100 bar
Potencia
16 kW
Precio a consultar
GERTEC IS-80-E
GERTEC

GERTEC IS-80-E

Central de inyección eléctrica con mezcladora de 150 litros, agitador de 300 y bomba de émbolo de hasta 95 l/min a 100 bar.

Caudal máximo de inyección
95 l/min
Presión máxima de inyección
100 bar
Potencia
23,5 kW
Precio a consultar

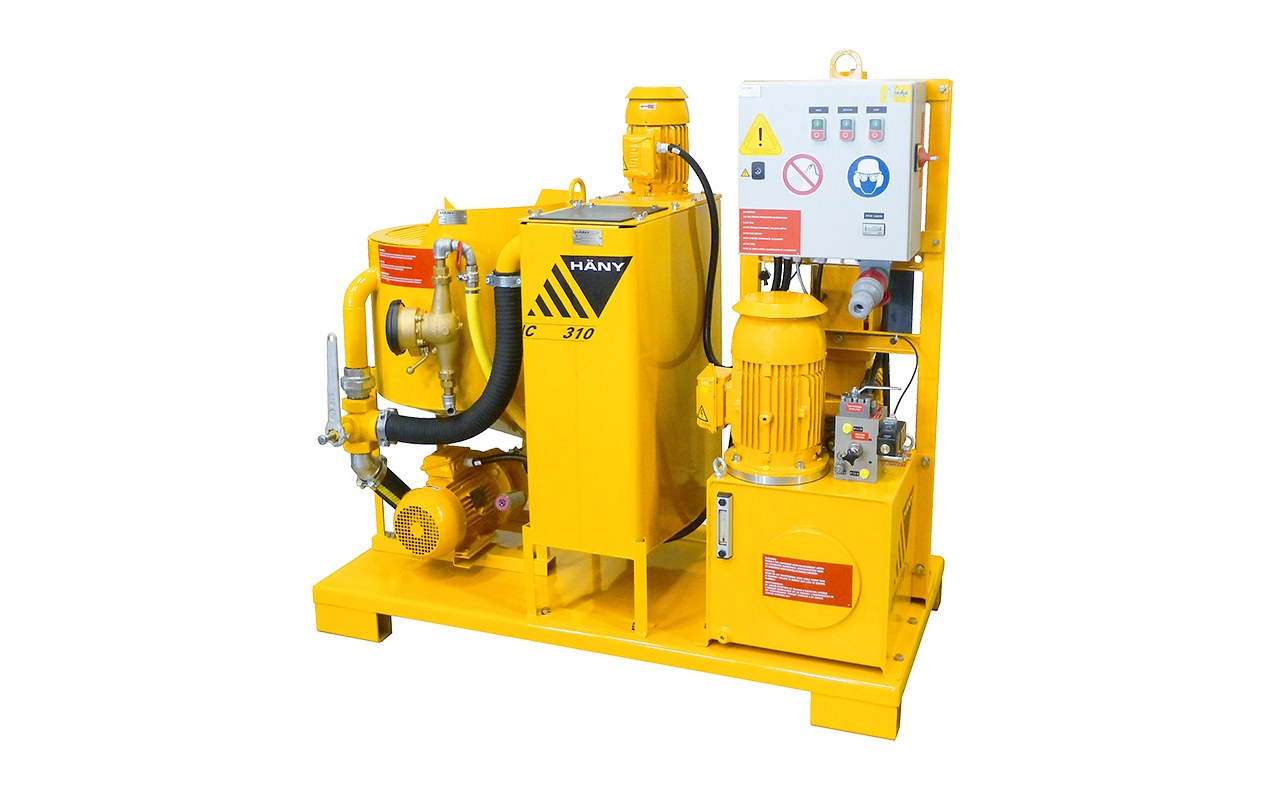

Häny IC 310
Häny

Häny IC 310

Central de inyección compacta: mezcladora coloidal de 100 litros, agitador de 150 y bomba ZMP 610 de 25 l/min a 100 bar, con 9,1 kW.

Caudal máximo de inyección
25 l/min
Presión máxima de inyección
100 bar
Potencia
9,1 kW
Precio a consultar

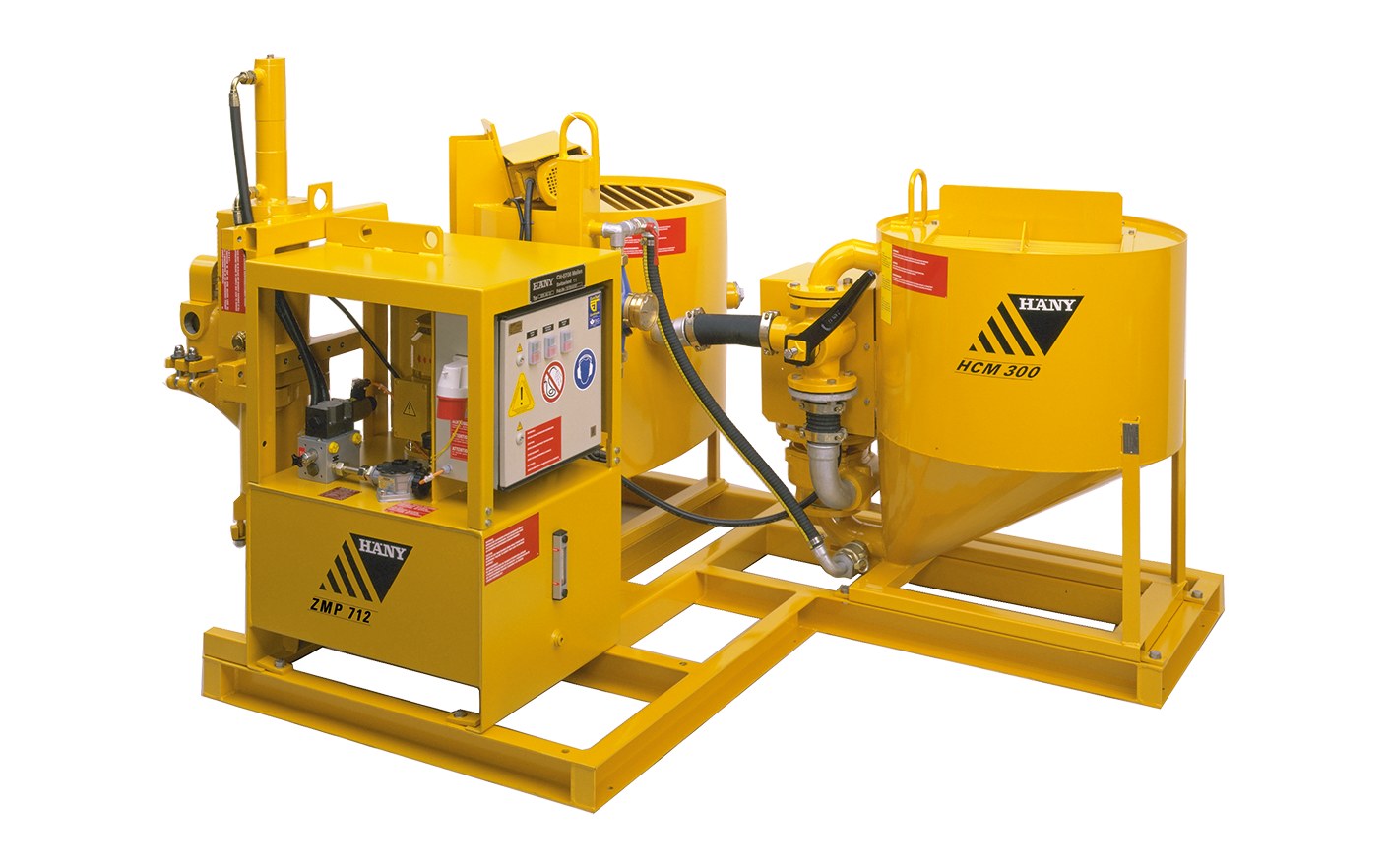

Häny IC 650
Häny

Häny IC 650

Central de inyección compacta con mezcladora coloidal de 260 litros, agitador de 350 y bomba ZMP de 82–83 l/min a 88–100 bar.

Caudal máximo de inyección
82 – 83 l/min
Presión máxima de inyección
88 – 100 bar
Potencia
17,5 – 19 kW
Precio a consultar
MAI 400VS
MAI

MAI 400VS

Bomba de tornillo mezcladora para lechada y mortero: se carga en seco, mezcla e inyecta hasta unos 50 l/min, con relación agua/cemento controlada.

Caudal máximo de inyección
hasta 50 l/min
Potencia
6 kW
Peso
250 kg
Precio a consultar
MAI 440GE
MAI

MAI 440GE

Bomba de tornillo con mezcladora separada para inyección: de 5 a 50 l/min de mezcla, hasta 40 bar y control automático de la presión.

Caudal máximo de inyección
5 – 50 l/min
Presión máxima de inyección
40 bar
Potencia
10 kW
Precio a consultar

La Guía para el proyecto y la ejecución de micropilotes en obras de carretera del Ministerio de Fomento fija el equipo mínimo: una mezcladora de alta turbulencia, un agitador que guarda la lechada mezclada y la mantiene homogénea, y una bomba de inyección, hidráulica o neumática, con manómetro para medir la presión. Se compran o alquilan sueltos o montados juntos en una central de inyección (planta o grupo de inyección) sobre un bastidor.

La bomba se elige por dos cifras que van juntas: caudal y presión. En las bombas de pistón las dos dependen del diámetro del pistón que se monte: a más diámetro, más caudal y menos presión. Por eso los fabricantes publican tablas por pistón y no una sola cifra, y en las fichas recogemos el caudal máximo y la presión máxima de cada modelo, que no se dan a la vez.

Hay dos familias de bombas. Las bombas de pistón trabajan con lechada ya mezclada y dan mucha presión: las del catálogo llegan de 85 a 132 bar. Las bombas de tornillo —de husillo o rotor-estator, que en obra se llaman «marmotas»— suelen llevar su propia tolva y mezcladora: se cargan con el material seco, lo mezclan con agua y lo bombean en continuo, sin pulsos, pero con menos presión, de 15 a 40 bar en las fichas. Por eso la marmota encaja en el relleno, la inyección única y el mortero, y la bomba de pistón en la reinyección y la inyección por manguitos. Las del catálogo son de fabricantes especializados, como la italiana Dai Prà, que solo hace equipos de inyección y mezcla para consolidación del terreno.

Antes de elegir equipos de inyección

Lo que conviene tener claro antes de pedir precio, explicado con las cifras del catálogo.

Términos de equipos de inyección

Las palabras que salen en las fichas y en los presupuestos, explicadas.

Cómo elegir equipos de inyección

La inyección no se elige por la máquina, sino por el tipo de micropilote que pide el proyecto: inyección única (IU), repetitiva (IR) o repetitiva y selectiva (IRS). Cada una pide una presión distinta, y de ahí sale la bomba. Estos son los criterios en el orden en que conviene mirarlos.

  1. Presión que pide el proyecto

    La Guía de micropilotes del Ministerio sitúa la inyección única (IU) entre la mitad de la presión límite del terreno y esa presión límite, y como criterio práctico entre 0,5 y 1 MPa (5 a 10 bar). La repetitiva y selectiva (IRS) pide algo más que la presión límite y, en general, más de 1 MPa, y además hay que romper la vaina en cada manguito. Para IRS hace falta una bomba con margen de presión, no la más barata.

  2. Bomba de tornillo («marmota») o bomba de pistón

    Una bomba de tornillo mezcla e inyecta en continuo a partir de material seco y bombea también mortero con árido fino, pero no pasa de 40 bar en la MAI 440GE, la que publica la presión. Una bomba de pistón necesita la lechada ya preparada y da de 85 a 132 bar (Dai Prà DE/OL 100, Clivio AP/OL-90S). Con los criterios de presión de la Guía de micropilotes del Ministerio —entre 0,5 y 1 MPa en la inyección única; algo más que la presión límite del terreno y, en general, más de 1 MPa en la IRS—, la marmota cubre el relleno, la IU, la IR en terreno blando, los anclajes y los rellenos con mortero; la bomba de pistón es la que da margen para romper la vaina en cada manguito y para la IRS en terreno firme.

  3. Caudal frente a presión: el pistón

    En las bombas de pistón, el mismo equipo da mucho caudal a poca presión o poca presión con mucho caudal según el diámetro del pistón que se monte. Pregunta qué pistón lleva la bomba que te alquilan: en la Clivio AP/OL-90S, el pistón de 80 mm da unas dos veces y media el caudal del de 50, pero a menos de la mitad de presión.

  4. Mezcladora de alta turbulencia

    La Guía exige mezcladora de alta turbulencia (turbomezcladora o mezcladora coloidal), no una hormigonera ni un batidor de paleta: es lo que garantiza que la lechada salga homogénea y con la relación agua/cemento del proyecto. Mira la capacidad por amasada y el tiempo de ciclo frente a los metros de micropilote del día.

  5. Equipo suelto o central de inyección

    Para una obra de recalce con pocos micropilotes basta una mezcladora con agitador y una bomba pequeña. En obra grande o con varias líneas de inyección compensa una central que mezcla, agita e inyecta sobre un mismo bastidor, y que puede llevar dosificación automática y registro de presión y volumen por taladro.

  6. Alimentación y registro

    Casi todos los equipos son eléctricos: hace falta toma de obra o un grupo electrógeno dimensionado para los arranques. Los neumáticos van con el compresor de la perforadora. Si el proyecto exige partes de inyección con presión y volumen por micropilote, pide un equipo con registrador.

Rangos de equipos de inyección y para qué sirve cada uno

Caudal máximo de inyecciónPara qué se usaEjemplos del catálogo
Hasta 30 l/minBombas verticales y centrales compactas: reinyección por manguitos, consolidación con poca admisión, obra en interior o sótano.
50 – 100 l/minLa franja habitual del micropilote y el anclaje: bombas de pistón para inyección repetitiva y bombas de tornillo («marmotas») que mezclan e inyectan en continuo.
Más de 100 l/minMucho volumen: micropilote y pilote de pequeño diámetro con mortero o lechada, autoperforantes de gran diámetro y obra con varias máquinas.

Dónde se usa en obra

  • Inyección de micropilotes de recalce y de nueva cimentación (IU, IR e IRS).
  • Inyección de anclajes al terreno, bulones y barras autoperforantes.
  • Consolidación e impermeabilización de terrenos con tubo manguito.
  • Relleno de huecos, contacto y trasdós en túneles y galerías.
  • Jet grouting y mezclas con bentonita para muros pantalla y perforación dirigida.

Herramientas útiles

¿Dónde comprar o alquilar equipos de inyección en España?

¿Qué equipo hace falta para inyectar micropilotes?

Una mezcladora de alta turbulencia, un agitador y una bomba de inyección con manómetro, que es el mínimo que fija la Guía de micropilotes del Ministerio de Fomento. Pueden ir sueltos o en una central de inyección. La bomba se elige por la presión que pide el tipo de micropilote (IU, IR o IRS) y por el caudal.

¿Dónde alquilar una bomba de inyección?

Las alquilan los alquiladores especializados en perforación y cimentación, a menudo junto con la micropilotadora y el compresor. En TodaMaquinaria indicas el tipo de micropilote, la provincia y las fechas, y pasamos la solicitud a la empresa de tu zona que mejor encaje.

¿Qué es una marmota de inyección?

Una bomba de tornillo (rotor-estator) con tolva y sobre ruedas que mezcla el material seco con agua y lo inyecta en continuo: lechada para anclajes, micropilotes con inyección única y rellenos, y mortero fino. Da menos presión que una bomba de pistón —hasta 40 bar en las fichas de TodaMaquinaria— y no necesita mezcladora aparte.

Los equipos de inyección los traen a España los mismos importadores de cimentación especial que venden micropilotadoras, normalmente con una marca de bombas y mezcladoras junto a la de perforadoras, y que dan el servicio técnico y los repuestos de pistones, válvulas y juntas. Hay fabricantes con distribuidor declarado en su web; de otros solo consta que sus equipos se venden o alquilan en España.

El alquiler de bombas, mezcladoras y centrales de inyección lo ofrecen alquiladores especializados en perforación, a menudo junto con la micropilotadora y el compresor. Para una obra puntual es la vía razonable; para trabajo continuado se compra.

Con el formulario de presupuesto, indica el tipo de micropilote o de inyección, los metros o el volumen previstos y si necesitas registro de parámetros: pasamos la solicitud a la empresa de tu zona que mejor encaje.

Te ponemos en contacto con la empresa adecuada, gratis

Dinos qué necesitas y en qué provincia trabajas. Pasamos tu solicitud al distribuidor oficial o la empresa de alquiler de tu zona que mejor encaje, y esa empresa te llama con sus opciones de compra y de alquiler. Sin coste para ti y sin compromiso.

Solicitar presupuesto de equipos de inyección

Preguntas frecuentes sobre equipos de inyección

¿Qué es una «marmota» y cuándo conviene frente a una bomba de pistón?

Es como se llama en obra a la bomba de tornillo con tolva sobre ruedas: carga el material seco, lo mezcla con agua y lo bombea en continuo, también mortero fino. Conviene para rellenos, inyección única, anclajes y mortero, porque mezcla e inyecta en un solo equipo. Para reinyectar por manguitos (IRS) o romper la vaina en terreno firme hace falta la presión de una bomba de pistón: en las fichas, de 15 a 40 bar las de tornillo frente a 85 a 132 bar las de pistón.

¿Qué diferencia hay entre una bomba de inyección y una de hormigón o de mortero?

La bomba de inyección trabaja con lechada fluida o mortero fino y está pensada para dar presión controlada en un taladro estrecho, no grandes volúmenes. Una bomba de hormigón no da esa presión ni ese control, y una bomba de mortero de revoco no aguanta las presiones de una IRS. Para micropilotes y anclajes, bomba de inyección de pistón.

¿Puedo inyectar micropilotes con la bomba de la perforadora?

No. La bomba de agua o de lodos de la perforadora sirve para el barrido del taladro, no para lechada de cemento a presión. Hace falta un equipo de inyección aparte, con su mezcladora y su agitador, y con manómetro para controlar la presión, como pide la Guía de micropilotes.

¿Qué equipo necesito para micropilotes IRS?

Una bomba que llegue con margen a la presión de rotura de la vaina en cada manguito y que deje bajar el caudal en esa fase, más un obturador doble para inyectar manguito a manguito. Algunos fabricantes ofrecen versiones con dos ajustes, uno de mucha presión y poco caudal para romper la vaina y otro de más caudal para inyectar. Pide también registrador de presión y volumen: en IRS el parte de inyección por manguito es lo que se controla.

¿Comprar o alquilar el equipo de inyección?

Lo alquilan sobre todo quien tiene una obra puntual de micropilotes y quien suma una línea más en una obra grande. Lo compra la empresa de cimentación con trabajo continuado, que normalmente ya tiene la perforadora: la bomba y la mezcladora duran muchos años con el mantenimiento de pistones y válvulas. En alquiler, pregunta qué pistón lleva la bomba y si el equipo incluye mangueras, manómetro y registrador.

¿Cómo se controla la lechada en obra?

La Guía de micropilotes pide controles diarios del tiempo de amasado, la relación agua/cemento, el aditivo, la viscosidad con el cono Marsh y la densidad con balanza de lodos antes de inyectar, y probetas a compresión al menos dos veces por semana. La mezcladora y el agitador tienen que permitir sacar muestras sin parar la inyección.

¿Por qué hay que registrar la presión de inyección?

Porque la Guía de micropilotes del Ministerio de Fomento solo deja contar la presión de inyección en la resistencia por fuste cuando el micropilote es IR o IRS con registro de presiones, y solo a más de 5 m de profundidad. Sin registro, esa presión vale cero en el cálculo. Por eso la bomba lleva manómetro y el agitador, un control de la admisión por fase. Más en inyección de micropilotes y en lechada de cemento.
