Recalce de cimentación

Refuerzo o sustitución de la cimentación de un edificio existente para llevar su carga a un terreno más profundo o más competente.

Guía completa: Recalce de cimentación: cuándo hace falta y cómo se ejecuta

Recalce de cimentación

Recalzar es intervenir bajo una cimentación que ya está construida y en carga, para que transmita sus cargas a mayor profundidad o a un terreno mejor. Se hace por asientos, por patología del terreno, o porque una obra vecina va a excavar por debajo del nivel de apoyo.

Hay tres familias de solución. Los bataches —recalce por tramos alternos de hormigón— son la técnica tradicional, barata y aplicable sin maquinaria especial, pero lenta y limitada en profundidad. Los micropilotes son hoy una solución muy habitual: se perforan desde el interior del edificio con equipos de poca altura, atraviesan la cimentación existente y llevan la carga a profundidad. Y las inyecciones —de lechada, de resinas expansivas o *jet-grouting*— mejoran el terreno en vez de sustituir el apoyo.

La elección la deciden el gálibo disponible, el terreno y la carga a transmitir. Un sótano con 2,2 m de altura libre descarta casi cualquier máquina que no sea una micropilotadora compacta: por eso existen equipos compactos pensados para sótanos y patios, como la Comacchio MC 8.

Lo que no debe faltar es instrumentación: testigos, nivelación topográfica y seguimiento de fisuras antes, durante y después. Un recalce sin control de movimientos es un experimento.

No hay una norma solo para recalces. El Código Técnico, en su DB SE-C, pone el estudio geotécnico como base para dimensionar los cimientos (apartado 3.1) y recoge la inyección y el jet-grouting entre los procedimientos de mejora del terreno (apartado 8.3). La guía de micropilotes del Ministerio pide, en los recalces, perforar preferiblemente con aire, controlar los movimientos de la estructura y de las vecinas al menos mientras se perfora y preparar un plan de auscultación (apartados 3.7.5 y 4.2.4). Las inyecciones se hacen con un equipo de inyección.

Lo desarrollamos en Cuánto cuesta una micropilotadora en España y Recalce de cimentación: cuándo hace falta y cómo se ejecuta.

Qué son los micropilotes, sus tipos y cómo se ejecutan, en la guía de micropilotes.

Maquinaria relacionada

Máquinas que intervienen

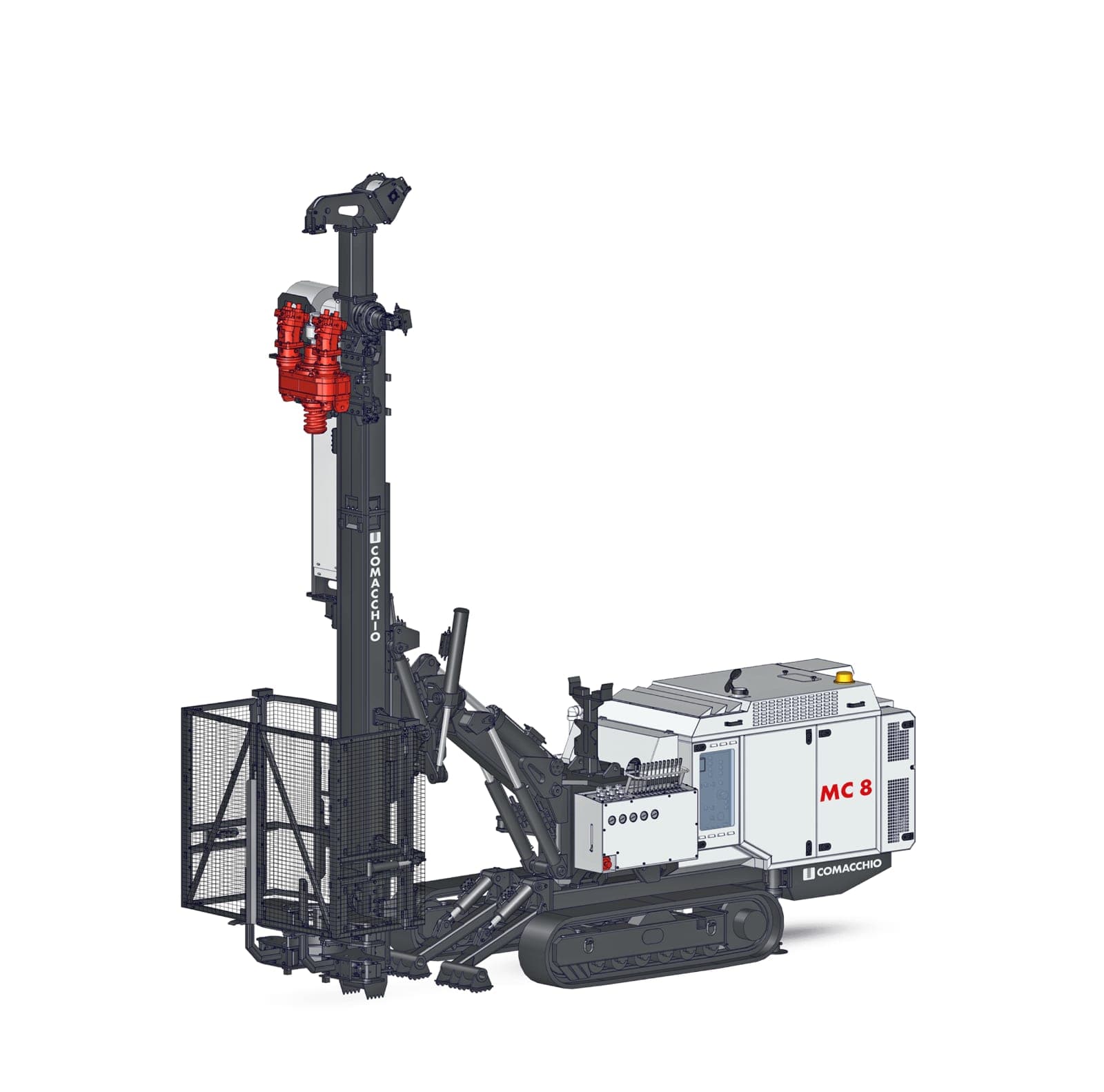

Comacchio MC 8 — Micropilotadoras
ComacchioMicropilotadoras

Comacchio MC 8

Perforadora articulada de 8-9 t para micropilotes, anclajes y jet-grouting, con mástil que trabaja en espacios muy reducidos.

Peso
8.000 – 9.000 kg
Potencia
86 – 100 kW
Par máximo
6,3 – 13,5 kNm
Precio a consultar
Casagrande C6 XP-2 — Micropilotadoras
CasagrandeMicropilotadoras

Casagrande C6 XP-2

Perforadora sobre orugas de 15 t para micropilotes, anclajes y jet-grouting, con mástil articulado para trabajar en espacios reducidos.

Peso operativo
15.000 kg
Motor
Cummins B4.5 turbo diésel
Potencia
142 kW
Precio a consultar
Beretta T46 — Micropilotadoras
BerettaMicropilotadoras

Beretta T46

Micropilotadora de 4,6 a 5,4 t con cabezal de hasta 1.010 daNm, mordaza de 219 mm y tren desde 1.000 mm.

Peso
4.600 – 5.400 kg
Potencia
55 – 74 kW
Par máximo
4 – 10,1 kNm
Precio a consultar
Casagrande C12 XP-2 — Micropilotadoras
CasagrandeMicropilotadoras

Casagrande C12 XP-2

Perforadora hidráulica Casagrande de unas 30 t para micropilotes, anclajes y jet grouting, motor Cummins Stage V de 209 kW, 13 m de carrera y hasta 70 kNm.

Peso operativo
30.000 kg
Motor
Cummins B 6.7
Potencia
209 kW
Precio a consultar
Casagrande C3 XP-2 — Micropilotadoras
CasagrandeMicropilotadoras

Casagrande C3 XP-2

Perforadora compacta Casagrande de unos 6.700 kg para micropilotes, anclajes y jet grouting, con orugas extensibles de 1.100 a 1.580 mm y motor Stage V de 100 kW.

Peso operativo
6.700 kg
Motor
Deutz TCD 3.6
Potencia
100 kW
Precio a consultar
Casagrande C8 XP-2 — Micropilotadoras
CasagrandeMicropilotadoras

Casagrande C8 XP-2

Perforadora sobre orugas Casagrande de unas 25 t para anclajes, micropilotes y jet grouting: 209 kW, cabezales de 12,2 a 70 kNm y carrera de hasta 10.000 mm.

Peso operativo
25.000 kg
Motor
Cummins B 6.7
Potencia
209 kW
Precio a consultar
Comacchio MC 28 — Micropilotadoras
ComacchioMicropilotadoras

Comacchio MC 28

Perforadora articulada multifunción Comacchio de 26 a 28 t para micropilotes, anclajes y jet grouting: 140 kN de empuje, hasta 50 kNm y carrera de hasta 10.830 mm.

Peso operativo
26.000 – 28.000 kg
Potencia
205 – 245 kW
Norma de emisiones
EU Stage V / EPA Tier 4 Final (también versiones Stage IIIA para otros mercados)
Precio a consultar
Fraste Mito 20 — Micropilotadoras
FrasteMicropilotadoras

Fraste Mito 20

Perforadora de micropilotes Fraste de unas 18,5 t, motor CAT C4.4 Stage V de 129,4 kW, hasta 28 kNm de par y 106 kN de tiro y empuje.

Peso aproximado
~ 18.500 kg
Motor
CAT C4.4 Stage V / Tier 4F
Potencia
129,4 kW
Precio a consultar
Fraste Mito 4 CS — Micropilotadoras
FrasteMicropilotadoras

Fraste Mito 4 CS

Micropilotadora Fraste de unos 4.300 kg con central hidráulica separada de 90 kW, 11,8 kNm de par, 50 kN de tiro y carreras de 900 a 2.200 mm.

Peso aproximado
~ 4.300 + 2.100 kg
Motor
CAT C3.6 Stage V / Tier 4F, en la central hidráulica
Potencia
90 kW
