Cómo elegir un equipo de inyección para micropilotes y anclajes

Un equipo de inyección no es una sola máquina: es una cadena de mezclar, mantener y bombear lechada o mortero. Equivocarse de pieza en esa cadena para la obra entera: una bomba que no llega a la presión de una inyección repetitiva, o una mezcladora que no da el volumen que consume la micropilotadora. Esta guía explica cómo se elige y compara los equipos de inyección del catálogo con sus datos oficiales.

Paso 1: qué se va a inyectar y cómo

Antes de mirar máquinas hay que saber tres cosas del proyecto:

1. Tipo de inyección. En inyección única global (IU) basta presión baja y caudal; en IR e IRS hace falta romper la vaina de sellado a través de los tubos-manguito, y la presión manda. Las diferencias están en inyección de micropilotes: IU, IR o IRS.
2. Producto. Lechada de cemento, mortero con árido o rellenos. El árido decide la granulometría máxima que admite la bomba.
3. Volumen por jornada. Sale del número de micropilotes o anclajes, del diámetro nominal y del exceso que admita el terreno. Cómo se calcula está en cuánta lechada consume un micropilote.

Paso 2: bomba suelta, mezcladora o central completa

• Bomba de pistón (Clivio AP/OL y MP/OL, Dai Prà DE/OL): da presión y caudal, pero necesita una mezcladora y un agitador aparte. Es lo habitual en empresas de micropilotes que montan su propio grupo.
• Central completa (Häny IC): mezcladora, agitador y bomba en un solo bastidor. Se monta antes y ocupa menos, a cambio de menos flexibilidad.

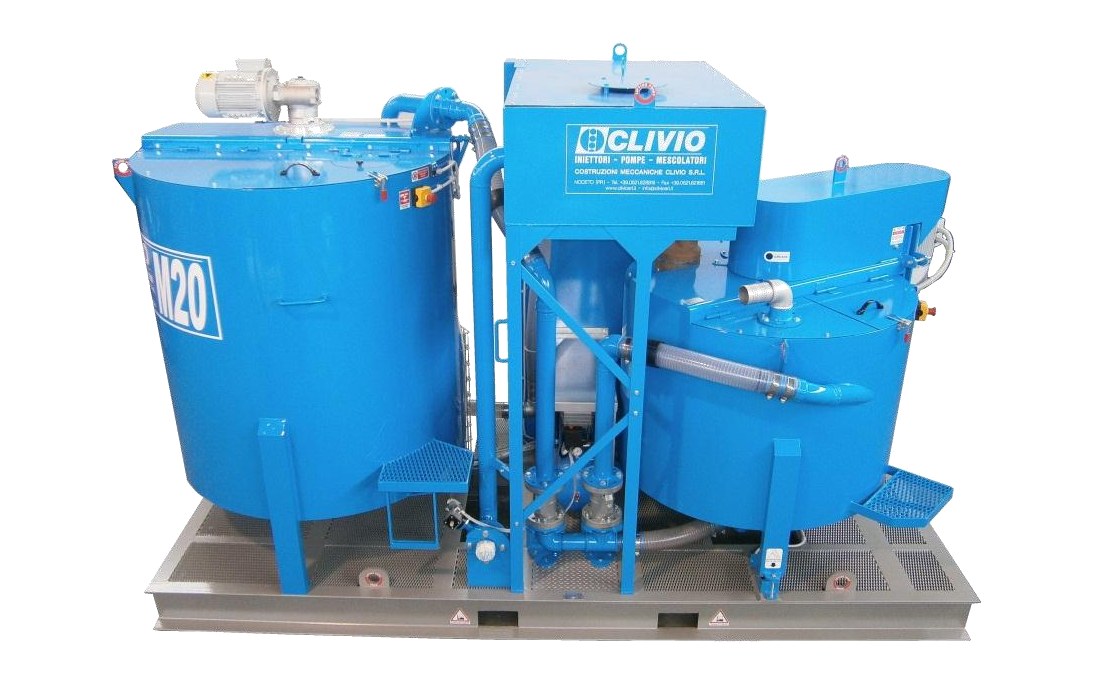

• Planta de mezcla (Clivio M20): produce lechada en volumen para alimentar varias bombas o un jet grouting.
• Bomba de tornillo («marmota»): para mortero y rellenos a baja presión, no para micropilotes IR o IRS.

Paso 3: la comparativa

Modelo	Tipo	Caudal	Presión	Granulometría máx.	Potencia	Peso
Clivio AP/OL-90S	Bomba de pistón	54 – 138 l/min	52 – 132 bar	—	15 kW	—
Clivio MP/OL-2	Bomba de pistón	28 – 70 l/min	46 – 120 bar	—	7,5 kW	—
Dai Prà DE/OL 100	Bomba de pistón	95 l/min	100 bar	3 mm	—	520 kg
Dai Prà DE/OL 130	Bomba de pistón	130 – 215 l/min	85 bar	5 mm	9,2 – 15 kW	820 – 850 kg
Häny IC 310	Central completa	25 l/min	100 bar	5 mm	9,1 kW	—
Häny IC 650	Central completa	82 – 83 l/min	88 – 100 bar	8 mm	17,5 – 19 kW	—
Clivio M20	Planta de mezcla	20 m³/h de producción	—	—	11 kW	3.250 kg
MAI 440GE	Bomba de tornillo	hasta 50 l/min	20 – 40 bar	6 – 8 mm	11 kW	380 kg

Datos de las fichas oficiales de cada fabricante. Los huecos son cifras que la marca no publica.

¿Qué equipo para qué trabajo?

Micropilotes IU en obra pequeña. Una central compacta como la Häny IC 310 resuelve mezcla e inyección con un solo equipo y poco espacio, con presión de sobra para la IU. Su caudal es modesto: para muchos micropilotes al día se queda corta.

Micropilotes IR e IRS. Hace falta una bomba de pistón que llegue a la presión de rotura de la vaina con el caudal suficiente, como la Clivio AP/OL-90S o la MP/OL-2, con su mezcladora y agitador. La presión necesaria la fija el proyecto según el terreno.

Mucho volumen o rellenos. Las bombas de mayor caudal, como la Dai Prà DE/OL 130, o una planta como la Clivio M20 alimentando varias bombas. Para morteros de relleno a baja presión, una bomba de tornillo como la MAI 440GE.

Paso 4: lo que se olvida al alquilar

• Mangueras y conexiones para la presión de trabajo, con sus certificados.
• Manómetro y caudalímetro: el parte de cada micropilote tiene que recoger presión y volumen inyectados, como explicamos en control de ejecución de micropilotes.
• Agua y corriente o grupo: muchas centrales son eléctricas.
• Limpieza: la lechada fraguada en una bomba es una avería.

En resumen

• Primero el tipo de inyección, el producto y el volumen; después la máquina.
• IR e IRS piden presión; rellenos y morteros, caudal y granulometría.
• Central completa para obra pequeña; bomba y mezcladora separadas para producción.
• El registro de presión y volumen forma parte del equipo.
