Cómo elegir una perforadora dirigida: tiro, par, varilla y terreno

Una perforadora dirigida se elige por la tubería que hay que meter y el terreno que hay que atravesar, no por la potencia del motor. La misma máquina que avanza sin problema en arcilla puede quedarse corta de tiro o de par en gravas con bolos. Esta guía explica cómo se elige y compara las perforadoras dirigidas del catálogo con sus datos oficiales. Si aún dudas entre perforar o abrir zanja, empieza por perforación sin zanja o zanja tradicional.

Paso 1: los datos de la perforación

1. Diámetro y material de la tubería, y si se tira de una o de un haz.
2. Longitud de la perforación y profundidad mínima bajo el obstáculo.
3. Terreno: arcilla, arena, grava, bolos o roca. Si hay roca, cambia el tipo de máquina.
4. Espacio en la entrada y en la salida: decide el tamaño de máquina y la varilla.

Paso 2: qué limita a la máquina

• Tiro (pullback). Es el número que más pesa: en el ensanchado final la máquina tira del ensanchador y de la tubería a la vez. Más diámetro y más longitud piden más tiro.
• Par. Hace girar la herramienta en el ensanchado; en terreno duro se nota antes que el tiro.
• Varillaje. Su longitud fija el tamaño de la máquina y su radio de curvatura dice cuánto espacio hace falta para bajar y volver a subir.
• Lodos. El caudal de la bomba de lodo limita el diámetro que se puede ensanchar sin que el taladro se cierre.
• Varilla simple o doble varilla. En roca, la doble varilla corta sin martillo ni compresor.

Paso 3: la comparativa

Modelo	Tiro	Par máx.	Potencia	Peso	Caudal de lodos	Varilla	Ancho
Ditch Witch JT10	45 kN	1,49 kNm	49 kW	3.350 kg	76 l/min	1,8 m	1.200 mm
Vermeer D10x15 S3	44,5 kN	2,03 kNm	44,7 kW	3.266 kg	—	1,8 m	1.100 mm

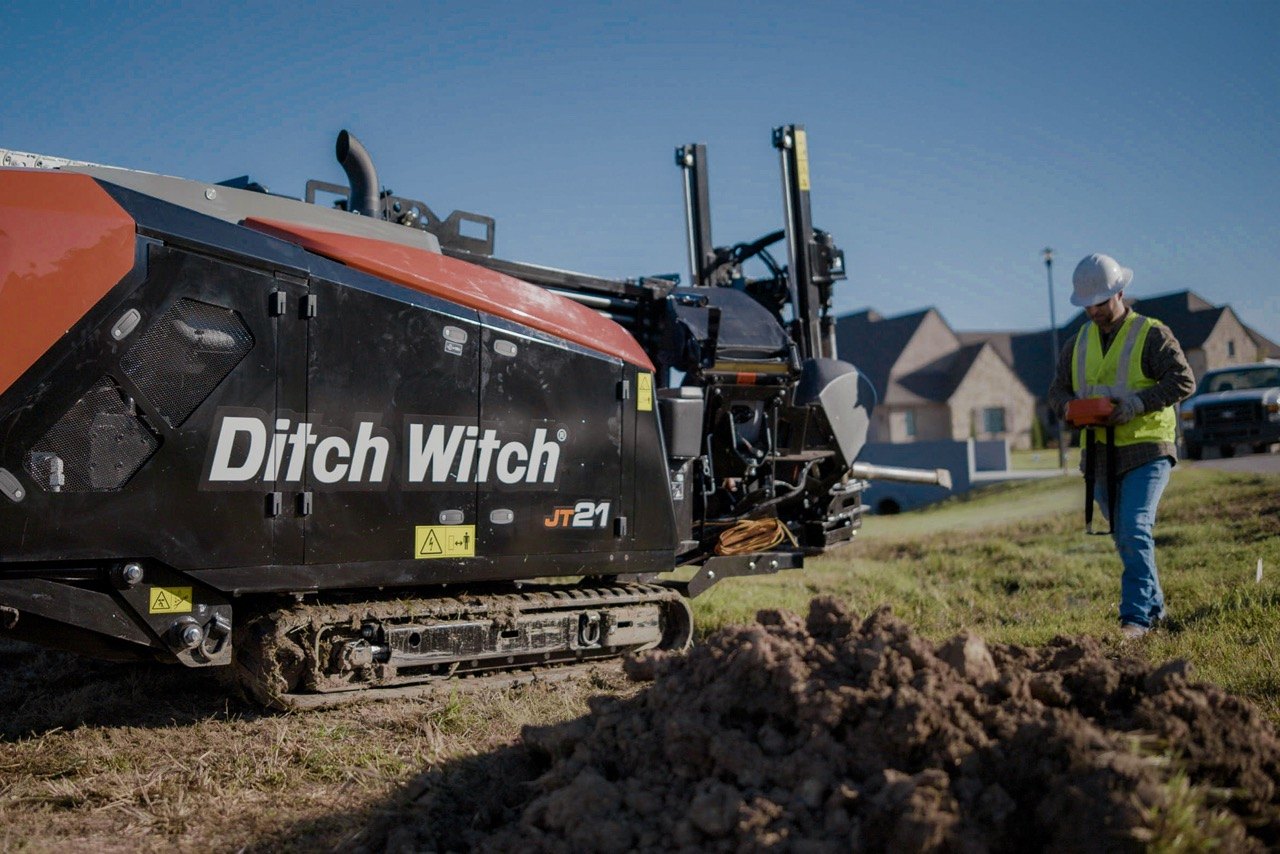

Ditch Witch JT21	93,4 kN	3,05 kNm	55 kW	5.634 kg	132 l/min	3,05 m	1.410 mm
Vermeer D23x30 S3	106,8 kN	4,07 kNm	75 kW	6.577 kg	132,3 l/min	3 m	1.330 mm
Ditch Witch JT24	107 kN	4,08 kNm	75,3 kW	6.736 kg	151 l/min	3,05 m	1.660 mm
Ditch Witch AT32 (doble varilla)	142 kN	5,69 kNm	115 kW	8.718 kg	265 l/min	3 m	2.300 mm
Vermeer D40x55 S3	177,9 kN	7,46 kNm	104 kW	10.151 kg	189,3 / 265 l/min	3 / 4,6 m	2.260 mm
Vermeer D40x55DR S3 (doble varilla)	177,9 kN	7,46 kNm	104,4 kW	14.288,2 kg	264,6 l/min	3 m	2.260 mm
Vermeer D60x90 S3	267 kN	12,2 kNm	151 kW	17.690 kg	567 l/min	4,6 m	2.540 mm
Vermeer D100x140 S3	445 kN	19 kNm	205 kW	22.816 – 23.814 kg	1.046 l/min	4,6 / 6,1 m	2.540 mm

Datos de las fichas oficiales de Ditch Witch y Vermeer. Los huecos son cifras que la marca no publica en la fuente consultada.

¿Qué máquina para qué trabajo?

Acometidas y cruces cortos (hasta unos 45 kN de tiro). La JT10 y la D10x15 S3 entran en la acera, miden poco más de 1 m de ancho y van en remolque. Fibra hasta la fachada, acometidas de agua y cruces de vado.

Redes urbanas (90 a 110 kN). La JT21, la D23x30 S3 y la JT24 son el tamaño de las redes de telecomunicaciones, electricidad y agua en ciudad: tiradas medias con tubería mediana, y todavía caben en una calle con el tráfico cortado a medias.

Roca (doble varilla). Si el trazado tiene roca, la AT32 o la D40x55DR S3 perforan sin martillo neumático. En suelo, una de varilla simple del mismo tiro rinde igual con menos coste de varillaje.

Cruces largos y diámetros grandes (más de 250 kN). La D60x90 S3 y la D100x140 S3 son de cruces de carretera, ríos y conducciones de diámetro grande. Necesitan reciclador de lodos, espacio de obra y transporte especial.

Paso 4: lo que acompaña a la máquina

• Sistema de guiado: sonda en la cabeza y localizador en superficie. Sin él no hay perforación dirigida.
• Mezclador y reciclador de lodos en tiradas largas o diámetros grandes.
• Herramientas: cabeza de perforación, ensanchadores y, en roca, la herramienta adecuada a la dureza.
• Servicios existentes: hay que localizarlos antes; la máquina perfora a ciegas lo que no esté en el plano.

En resumen

• Se elige por la tubería, la longitud y el terreno; el motor viene después.
• El tiro manda en el ensanchado; el par, en el terreno duro.
• Varilla corta para sitios estrechos; doble varilla para roca.
• La máquina es la mitad: guiado, lodos y herramientas deciden la obra.
