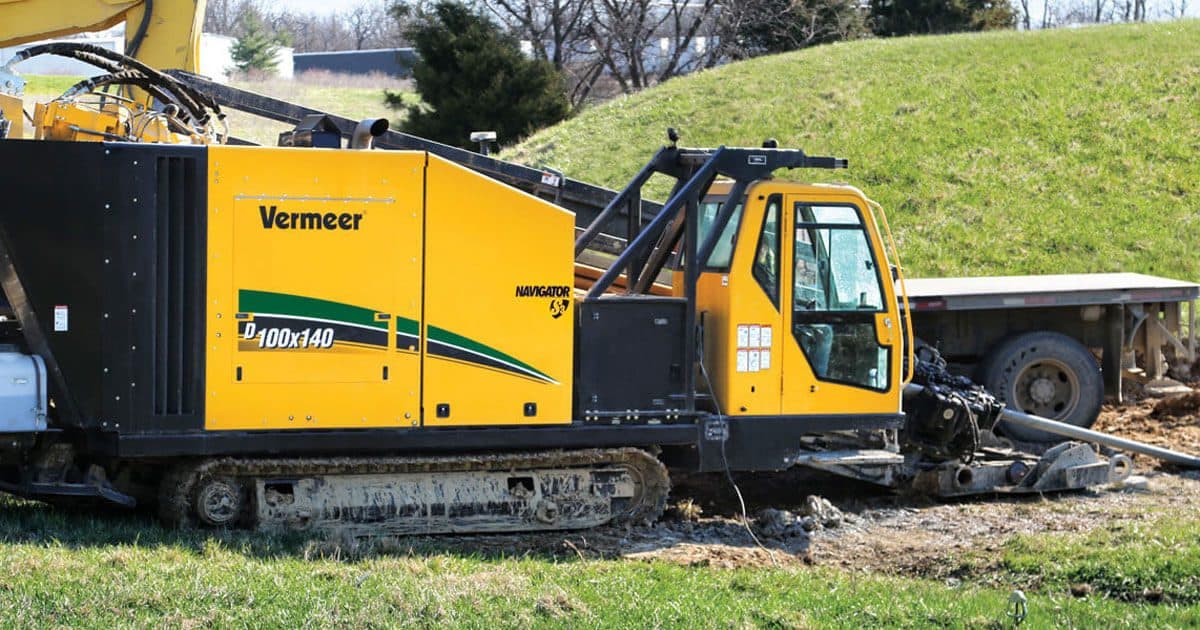

Vermeer D100x140 S3 — Perforadoras horizontales dirigidas

Vermeer D100x140 S3: Ficha técnica y características

Perforadora horizontal dirigida de 22,8 t con 445 kN de tiro, 18.982 N·m de par y sistema de lodos de hasta 871 l/min, para cruces largos y conducción.

Ficha verificada con la documentación oficial del fabricante el 03/11/2026

Fuente: ficha técnica oficial de Vermeer en PDF (D100x140 S3), consultada en noviembre de 2026.

Fuerza de tiro
445 kN
Par máximo del husillo
19 kNm
Potencia
205 kW
Peso
22.816 – 23.814 kg
  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso

Para qué sirve la Vermeer D100x140 S3

La D100x140 S3 es la perforadora dirigida con la que Vermeer cubre el salto de la obra de servicios urbanos a la conducción: cruces de río, cruces de infraestructura mayor y tiradas largas con producto de diámetro grande.

Entrega 445 kN de empuje y tiro (100.000 lb) y 18.982 N·m de par en el husillo, con un motor Caterpillar de 205 kW (275 hp) homologado Tier 4 Final / EU Stage V.

El sistema de lodos se ofrece en dos configuraciones —Aplex, 871 l/min a 6,9 MPa, o Kerr, 757 l/min a 7,6 MPa— y es la diferencia entre poder sostener el retorno en una tirada larga o no. En HDD, el caudal de lodos es tan determinante como la fuerza de tiro.

El varillaje es Firestick de 88,9 mm en tramos de 4,6 o 6,1 m, con radio mínimo de curvatura de 60 m en ambos casos y capacidad a bordo de 135 a 360 m según caja montada.

Pesa 22.816 kg con la opción de varilla de 4,6 m y 23.814 kg con la de 6,1 m, con 2,54 m de ancho de transporte. Puede montar grúa opcional de 2.300 kg de capacidad a 3,95 m y giro de 360°, que resuelve el manejo de varilla y herramienta en obra sin una segunda máquina.

Especificaciones técnicas

Datos de la documentación oficial de Vermeer

Especificaciones técnicas de Vermeer D100x140 S3
Peso22.816 – 23.814 kgsegún la opción de varilla de 4,6 o 6,1 m
MotorCaterpillar, diésel turbo
Potencia205 kW275 hp brutos a 2.200 rpm
Norma de emisionesTier 4 Final (EU Stage V)
Par máximo del husillo19 kNm14.000 lb-ft en gama corta, a régimen máximo; 18.982 Nm en la documentación del fabricante
Velocidad de rotación210 rpm
Fuerza de empuje445 kN100.000 lb; misma cifra en empuje y en tiro
Velocidad de traslación4,8 km/h
Nivel sonoro en el puesto82 dB(A)
Fuerza de tiro445 kN100.000 lb
Velocidad del carro61 m/min200 fpm
Caudal de lodos871 l/minsistema Aplex, 230 gpm (galones de EE. UU.) según la web de Vermeer; opción Kerr de 200 gpm (757 l/min). El folleto PDF da 1.045,6 y 909,2 l/min, que corresponden a galones imperiales
Presión de lodos69 bar1.000 psi en el sistema Aplex; 7,6 MPa en el Kerr; 6,9 MPa en la documentación del fabricante
Longitud de varilla4,6 / 6,1 mdos opciones
Diámetro de varilla88,9 mmvarilla Firestick; junta de 111 mm
Varillaje a bordo135 – 360 msegún longitud de varilla y caja simple o apilada
Radio de curvatura mínimo60 mradio mínimo, igual en las dos opciones de varilla
Altura2.980 – 3.560 mmsin grúa y con grúa opcional
Anchura2.540 mm
Longitud9,5 – 11 mlongitud mínima de transporte según opción de varilla

Nota: Datos de la hoja de especificaciones de Vermeer Corporation para la D100x140 S3 (edición de 04/2026, con las mismas cifras que la de 2023). El documento está redactado en unidades imperiales con conversión métrica del propio fabricante; aquí se recoge la cifra métrica y se indica la original en la nota. El peso y la longitud de transporte dependen de la opción de varilla, y la altura, de si se monta la grúa opcional.

Fuentes: Vermeer — D100x140 S3, hoja de especificaciones oficial (04/2026) · Documentación del distribuidor oficial de Vermeer en España · Vermeer EMEA — D100x140 S3, perforadora horizontal dirigida (web para Europa) · Vermeer — D100x140 S3, hoja de especificaciones 2023 (PDF)

¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona

Cómo se sitúa en su categoría

  • Fuerza de tiro: 445 kN. Es una de las 3 cifras más altas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Par máximo del husillo: 19 kNm. Es una de las 3 cifras más altas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Potencia: 205 kW. Es una de las 3 cifras más altas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.

Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

Vermeer D100x140 S3 frente a modelos parecidos

Comparativa de Vermeer D100x140 S3 con modelos parecidos
DatoVermeer D100x140 S3Vermeer D60x90 S3Vermeer D220x500 S3 NavigatorDitch Witch JT40
Peso22.816 – 23.814 kg17.690 kg40.642 – 41.958 kg9.300 kg
Potencia205 kW151 kW310 kW123 kW
Fuerza de tiro445 kN267 kN1.069,4 kN178 kN
Par máximo del husillo19 kNm12,2 kNm71,3 kNm7,46 kNm

Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.

Puntos fuertes y limitaciones

A favor

  • 871 l/min de caudal de lodos: sostiene el retorno en tiradas largas
  • La grúa opcional evita una segunda máquina en obra
  • Hasta 360 m de varilla a bordo con caja apilada

A tener en cuenta

  • 22,8 t y hasta 11 m de largo: transporte especial
  • La grúa opcional sube la altura de transporte a 3,56 m
  • Documentación en unidades imperiales con conversión
  • Exige equipo de lodos y gestión del retorno dimensionados

Casos de uso

  • Cruces de río y de infraestructura mayor
  • Instalación de conducciones de gas y de agua de diámetro grande
  • Tiradas largas sin zanja
  • Obra de conducción y de transporte de energía
  • Cruces de autovía y de ferrocarril

Tecnología

  • 445 kN de empuje y tiro con 18.982 N·m de par
  • Dos sistemas de lodos: Aplex de 871 l/min o Kerr de 757 l/min
  • Grúa opcional de 2.300 kg a 3,95 m con giro de 360°
  • Dos longitudes de varilla: 4,6 o 6,1 m
  • Homologación Tier 4 Final / EU Stage V

Preguntas frecuentes sobre la Vermeer D100x140 S3

¿Cuánta fuerza de tiro tiene la D100x140 S3?

445 kN (100.000 lb) en empuje y en tiro, con 18.982 N·m de par máximo en el husillo. Es la cifra que le permite arrastrar producto de diámetro grande en tiradas largas.

¿Por qué hay dos sistemas de lodos?

Vermeer ofrece bomba Aplex —871 l/min a 6,9 MPa— o Kerr —757 l/min a 7,6 MPa—. La primera prioriza caudal y la segunda, presión. En terreno que exige mantener el pozo abierto y evacuar detritus, manda el caudal; en terrenos duros con boquillas pequeñas, la presión.

¿Merece la pena la grúa opcional?

En obra de conducción, casi siempre: 2.300 kg a 3,95 m y 1.800 kg a 5,95 m con giro de 360° resuelven el manejo de varilla, herramienta y escariadores sin traer una segunda máquina. El precio son 1.179 kg más de peso y 58 cm más de altura de transporte.

¿Qué radio de curvatura admite?

60 m de radio mínimo con la varilla Firestick de 88,9 mm, igual con tramos de 4,6 o de 6,1 m. Ese radio condiciona la profundidad de entrada y la longitud de los tramos curvos del trazado.

¿Necesita transporte especial?

Sí. Entre 22.816 y 23.814 kg de peso y de 9,5 a 11 m de longitud mínima de transporte, con 2,54 m de ancho. Con la grúa montada, la altura sube a 3,56 m.

¿Cuánto pesa la Vermeer D100x140 S3?

22.816 – 23.814 kg de peso (según la opción de varilla de 4,6 o 6,1 m), según la documentación oficial de Vermeer. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican el peso, el rango va de 3.266 kg (Vermeer D10x15 S3 Navigator) a 40.642 – 41.958 kg (Vermeer D220x500 S3 Navigator); la Vermeer D100x140 S3 ocupa el puesto 2 de 17.

¿Qué carné hace falta para manejar la Vermeer D100x140 S3?

No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.

Para decidir

La guía y el artículo que mejor ayudan a comparar la Vermeer D100x140 S3 con sus alternativas.

Conceptos que aparecen en esta ficha

Si algún término técnico no te resulta familiar, aquí va explicado.

Solicitar presupuesto de la Vermeer D100x140 S3

Rellena el formulario y un distribuidor o alquilador de tu provincia te contactará con opciones de compra y alquiler. Sin compromiso.

  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso
Solicitas información sobre: Vermeer D100x140 S3

Paso 1 de 2: la máquina y la obra

¿Compra o alquiler? *

Comparamos y buscamos proveedor: no vendemos ni alquilamos máquinas. Atendemos a empresas y particulares. En el siguiente paso, tus datos de contacto.

Máquinas relacionadas

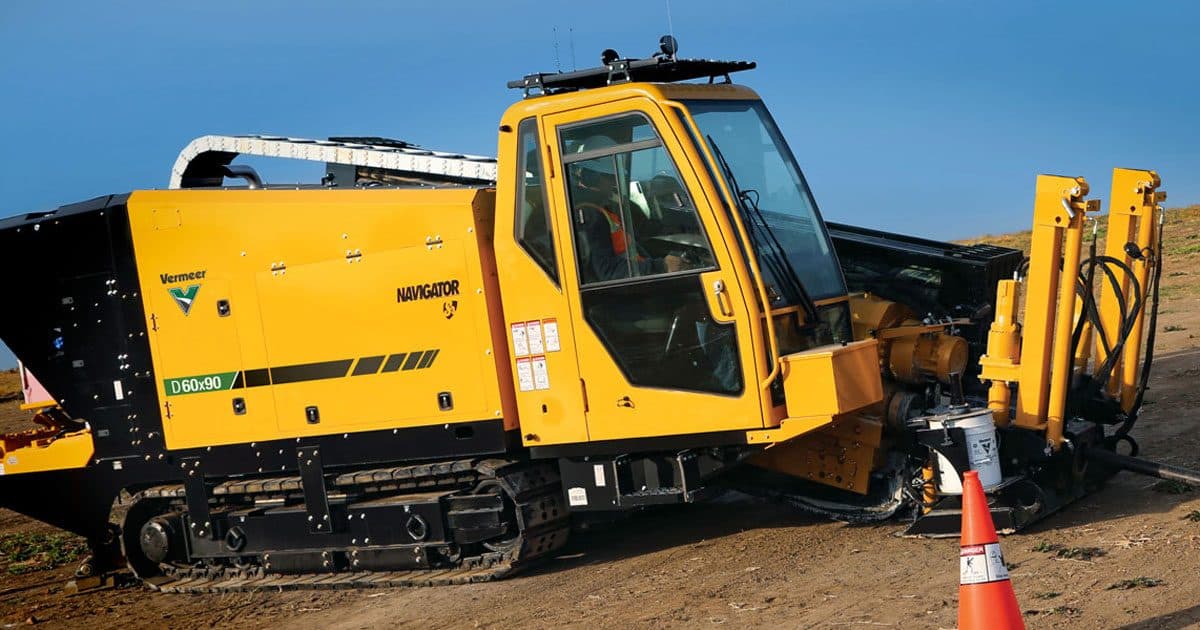

Vermeer D60x90 S3 — Perforadoras horizontales dirigidas
