Ditch Witch JT10 — Perforadoras horizontales dirigidas

Ditch Witch JT10: Ficha técnica y características

Perforadora dirigida compacta de 3.350 kg: 40 kN de empuje, 45 kN de tiro, 1,2 m de ancho y varilla de 1,8 m para acometidas.

Fuente: ficha técnica oficial de Ditch Witch en PDF (JT10).

Fuerza de tiro
45 kN
Par máximo
1,49 kNm
Potencia
49 kW
Peso operativo
3.350 kg
  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso

Para qué sirve la Ditch Witch JT10

La JT10 es la perforadora dirigida más pequeña de Ditch Witch: 3.350 kg, 1,2 m de ancho y 3,7 m de largo. Es la máquina de las acometidas y los cruces cortos: fibra óptica hasta la fachada, una acometida de agua bajo la acera o un cruce de calle sin abrir zanja.

Con 40 kN de empuje, 45 kN de tiro y 1.491 Nm de par, no está pensada para tiradas largas ni para roca, sino para perforaciones de pocas decenas de metros en suelo, donde lo que cuenta es entrar en la acera, montar en minutos y salir. La varilla Power Pipe HD de 1,8 m y el radio de curvatura de 25 m le permiten trabajar en solares y aceras estrechos.

Ditch Witch la ofrece con dos motores: un Deutz TD2.9 de 49 kW (Tier 4 / Stage IIIB) y un Deutz D2011 de 39,9 kW (Tier 4i / Stage IIIA). En Europa, la versión que se matricula depende de la homologación que exija cada mercado.

Especificaciones técnicas

Datos de la documentación oficial de Ditch Witch

Especificaciones técnicas de Ditch Witch JT10
Peso operativo3.350 kgcon 50 varillas, versión Tier 4
MotorDeutz TD2.9, 4 cilindros, 3,3 L
Potencia49 kW66 HP brutos a 2.200 rpm
Norma de emisionesEPA Tier 4 / EU Stage IIIB
Depósito de combustible68 L
Par máximo1,49 kNm1.491 Nm
Velocidad de rotación186 rpmmáxima de husillo
Fuerza de empuje40 kN9.000 lb
Diámetro mínimo de perforación76 mm
Velocidad de traslación3,7 km/h
Fuerza de tiro45 kN10.000 lb
Caudal de lodos76 l/minbomba de 20 gpm; 60,6 l/min con la de 16 gpm
Presión de lodos83 bar52 bar con la bomba de 16 gpm
Longitud de varilla1,8 mPower Pipe HD
Diámetro de varilla40 mmjunta de 51 mm
Radio de curvatura mínimo25 m
Ángulo de entrada10 – 14 °
Altura1.900 mm
Anchura1.200 mm
Longitud3,7 m

Nota: Datos de la hoja de especificaciones oficial de Ditch Witch para la JT10. Con el motor Deutz D2011 de 39,9 kW (Tier 4i / Stage IIIA), el peso operativo baja a 3.220 kg. El depósito de lodos de a bordo es de 30 L con la bomba de 20 gpm y de 151 L con la de 16 gpm.

Fuentes: Ditch Witch — especificaciones JT10 (PDF) · Documentación del distribuidor oficial de Ditch Witch en España

¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona

Cómo se sitúa en su categoría

  • Fuerza de tiro: 45 kN. Es una de las 3 cifras más bajas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Par máximo: 1,49 kNm. Es la cifra más baja de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Potencia: 49 kW. Es una de las 3 cifras más bajas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.

Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

Ditch Witch JT10 frente a modelos parecidos

Comparativa de Ditch Witch JT10 con modelos parecidos
DatoDitch Witch JT10Ditch Witch JT21Ditch Witch JT24Vermeer D10x15 S3 Navigator
Peso operativo3.350 kg5.634 kg6.736 kg3.266 kg
Potencia49 kW55 kW75,3 kW45 kW
Fuerza de tiro45 kN93,4 kN107 kN44,5 kN
Par máximo1,49 kNm3,05 kNm4,08 kNm2,03 kNm

Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.

Puntos fuertes y limitaciones

A favor

  • 1,2 m de ancho y 3,7 m de largo: entra en acera y jardín
  • Se transporta en remolque ligero
  • Radio de curvatura de 25 m

A tener en cuenta

  • 45 kN de tiro: solo tiradas cortas y diámetros pequeños
  • No es una máquina de roca
  • La hoja técnica es de 2020 y no da versión Stage V

Casos de uso

  • Acometidas de fibra óptica y telecomunicaciones
  • Acometidas de agua y gas bajo acera
  • Cruces cortos de calle o de vado
  • Canalizaciones eléctricas de baja tensión
  • Trabajo en jardines y urbanizaciones

Tecnología

  • Varilla Power Pipe HD de 1,8 m
  • Bomba de lodos de a bordo
  • Dos opciones de motor Deutz
  • Tren de orugas compacto de 1,2 m

Preguntas frecuentes sobre la Ditch Witch JT10

¿Para qué longitud de perforación sirve la JT10?

Para perforaciones cortas: acometidas y cruces de calle de pocas decenas de metros. La longitud real depende del terreno, del diámetro de ensanchado y de la tubería que se tira; para tiradas largas o diámetros mayores, la JT21 o la JT24 tienen el doble de tiro.

¿Necesita equipo de lodos aparte?

No para trabajos pequeños: lleva bomba y depósito de lodos a bordo. En perforaciones más largas o con ensanchado grande se suele añadir un mezclador externo para no quedarse corto de fluido.

¿Sirve para meter fibra hasta la fachada?

Es justo su terreno: entra en la acera, perfora bajo el pavimento sin levantarlo y deja la tubería para el cable. Es la alternativa a abrir zanja con microzanjadora cuando hay que cruzar un vado o una calzada.

¿Cuánto pesa la Ditch Witch JT10?

3.350 kg de peso operativo (con 50 varillas, versión Tier 4), según la documentación oficial de Ditch Witch. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican el peso, el rango va de 3.266 kg (Vermeer D10x15 S3 Navigator) a 40.642 – 41.958 kg (Vermeer D220x500 S3 Navigator); la Ditch Witch JT10 ocupa el puesto 16 de 17.

¿Qué fuerza de tiro tiene la Ditch Witch JT10?

45 kN (10.000 lb), según Ditch Witch. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato, el rango va de 44,5 kN (Vermeer D10x15 S3 Navigator) a 1.069,4 kN (Vermeer D220x500 S3 Navigator); la Ditch Witch JT10 ocupa el puesto 16 de 17.

¿Qué carné hace falta para manejar la Ditch Witch JT10?

No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.

Para decidir

La guía y el artículo que mejor ayudan a comparar la Ditch Witch JT10 con sus alternativas.

Conceptos que aparecen en esta ficha

Si algún término técnico no te resulta familiar, aquí va explicado.

Solicitar presupuesto de la Ditch Witch JT10

Rellena el formulario y un distribuidor o alquilador de tu provincia te contactará con opciones de compra y alquiler. Sin compromiso.

  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso
Solicitas información sobre: Ditch Witch JT10

Paso 1 de 2: la máquina y la obra

¿Compra o alquiler? *

Comparamos y buscamos proveedor: no vendemos ni alquilamos máquinas. Atendemos a empresas y particulares. En el siguiente paso, tus datos de contacto.

Máquinas relacionadas

Ditch Witch JT21 — Perforadoras horizontales dirigidas
Ditch WitchPerforadoras horizontales dirigidas

Ditch Witch JT21

Perforadora horizontal dirigida compacta de 5.634 kg y 1,41 m de ancho, con 93,4 kN de tiro, 3.050 Nm de par y motor Deutz de 55 kW.

Peso operativo
5.634 kg
Motor
Deutz TD2.9, 4 cilindros, 2,9 L
Potencia
55 kW
Precio a consultar

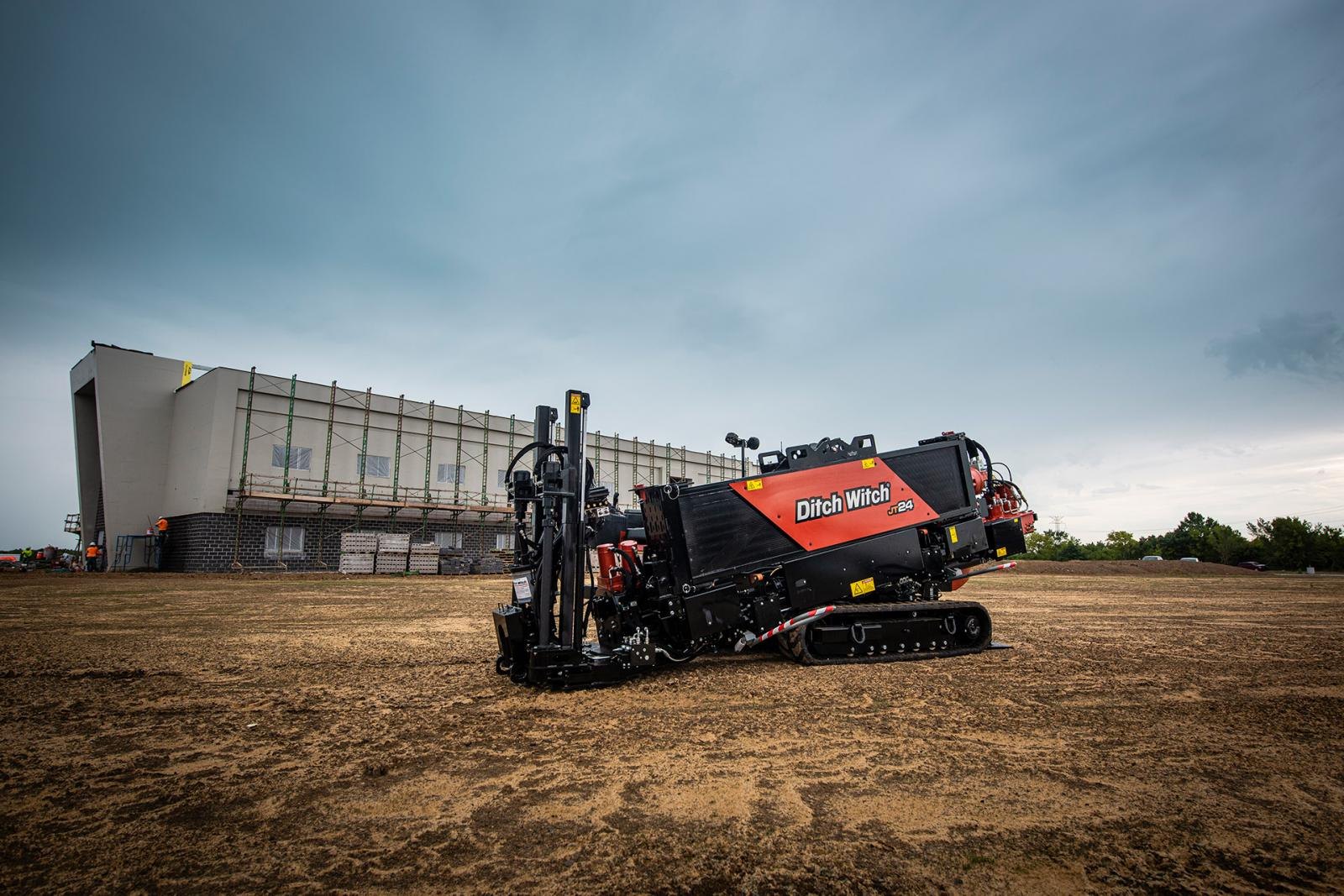

Ditch Witch JT24 — Perforadoras horizontales dirigidas
