Ensanchado (escariado)
Fase de la perforación dirigida en la que se agranda el taladro piloto tirando de un ensanchador hacia la máquina, a menudo con la tubería detrás.
En la perforación horizontal dirigida, primero se hace un taladro piloto de pequeño diámetro y después se agranda: se cambia la cabeza por un ensanchador o escariador y se tira de él hacia la máquina mientras gira. Según el diámetro final, el ensanchado se hace en una pasada o en varias, y en la última se arrastra la tubería que se va a instalar.
Es la fase que más exige a la máquina, porque suma el tiro, el par y la resistencia de la tubería. Por eso el tiro y el par de una perforadora dirigida limitan el diámetro y la longitud que puede instalar, y el lodo es clave para estabilizar el taladro ensanchado.
Fuente: Ditch Witch, especificaciones JT10 y Vermeer España.
Maquinaria relacionada
Máquinas que intervienen

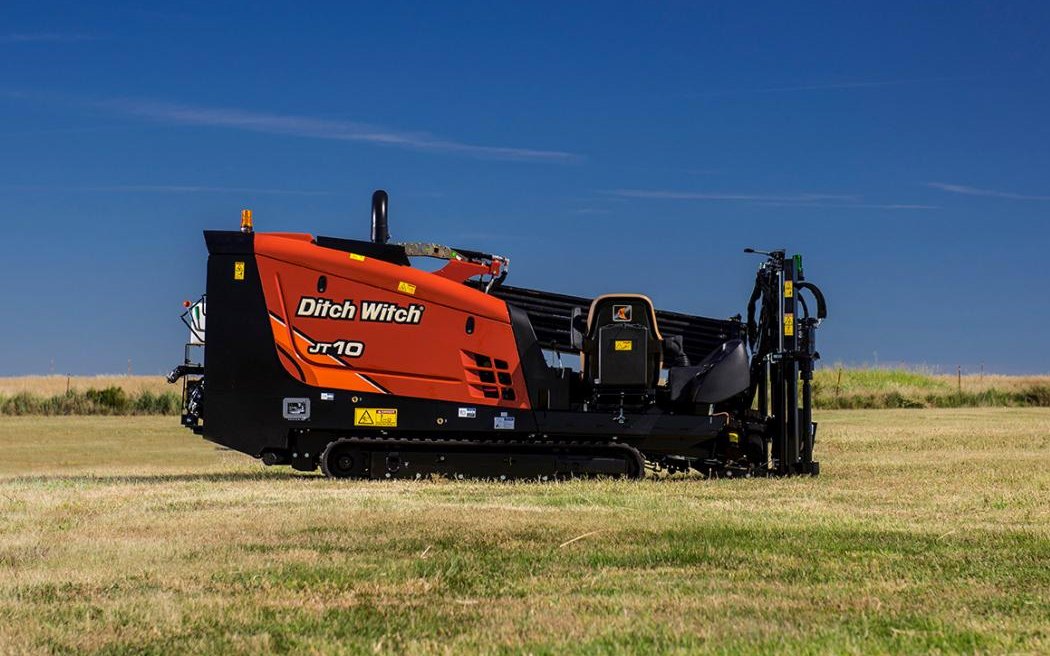

Ditch Witch JT10
Perforadora dirigida compacta de 3.350 kg: 40 kN de empuje, 45 kN de tiro, 1,2 m de ancho y varilla de 1,8 m para acometidas.
- Peso operativo
- 3.350 kg
- Motor
- Deutz TD2.9, 4 cilindros, 3,3 L
- Potencia
- 49 kW

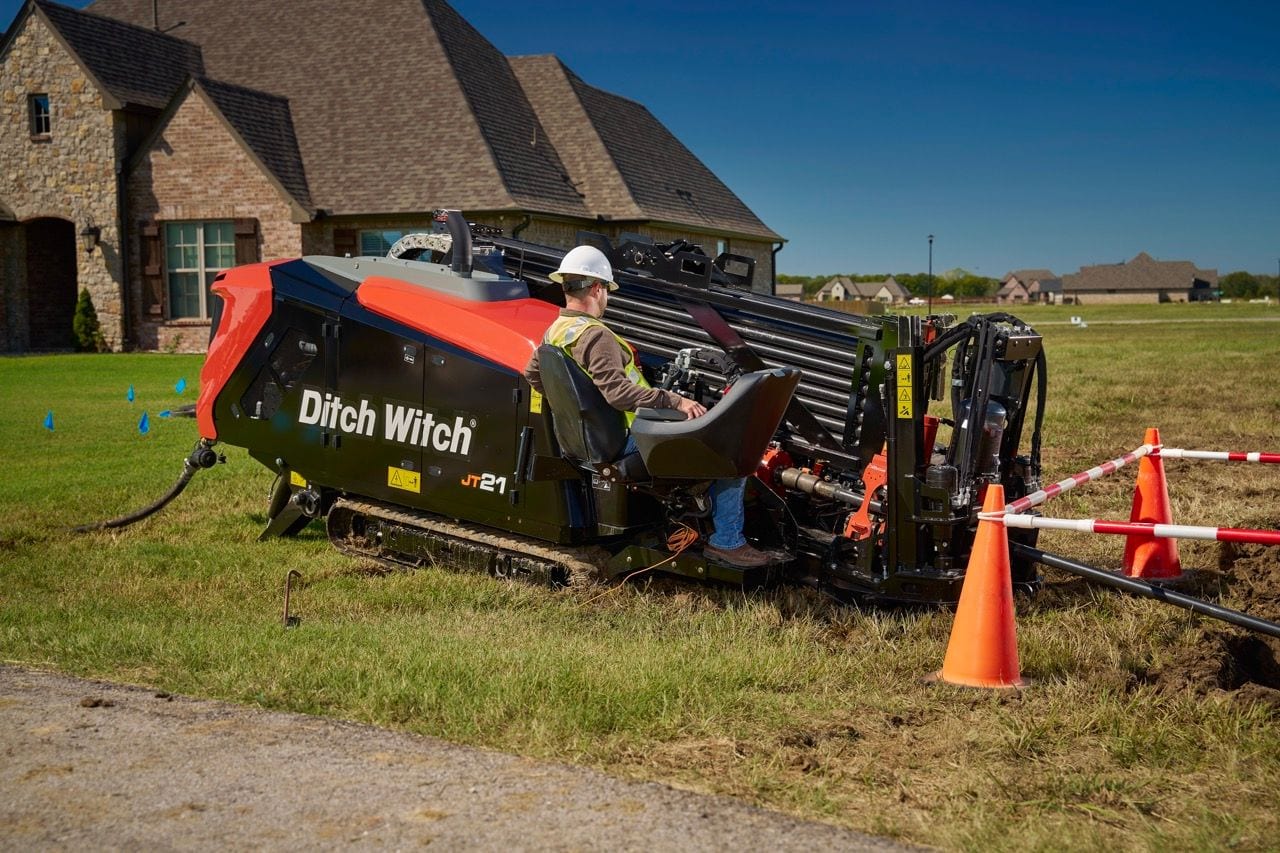

Ditch Witch JT21
Perforadora horizontal dirigida compacta de 5.634 kg y 1,41 m de ancho, con 93,4 kN de tiro, 3.050 Nm de par y motor Deutz de 55 kW.
- Peso operativo
- 5.634 kg
- Motor
- Deutz TD2.9, 4 cilindros, 2,9 L
- Potencia
- 55 kW

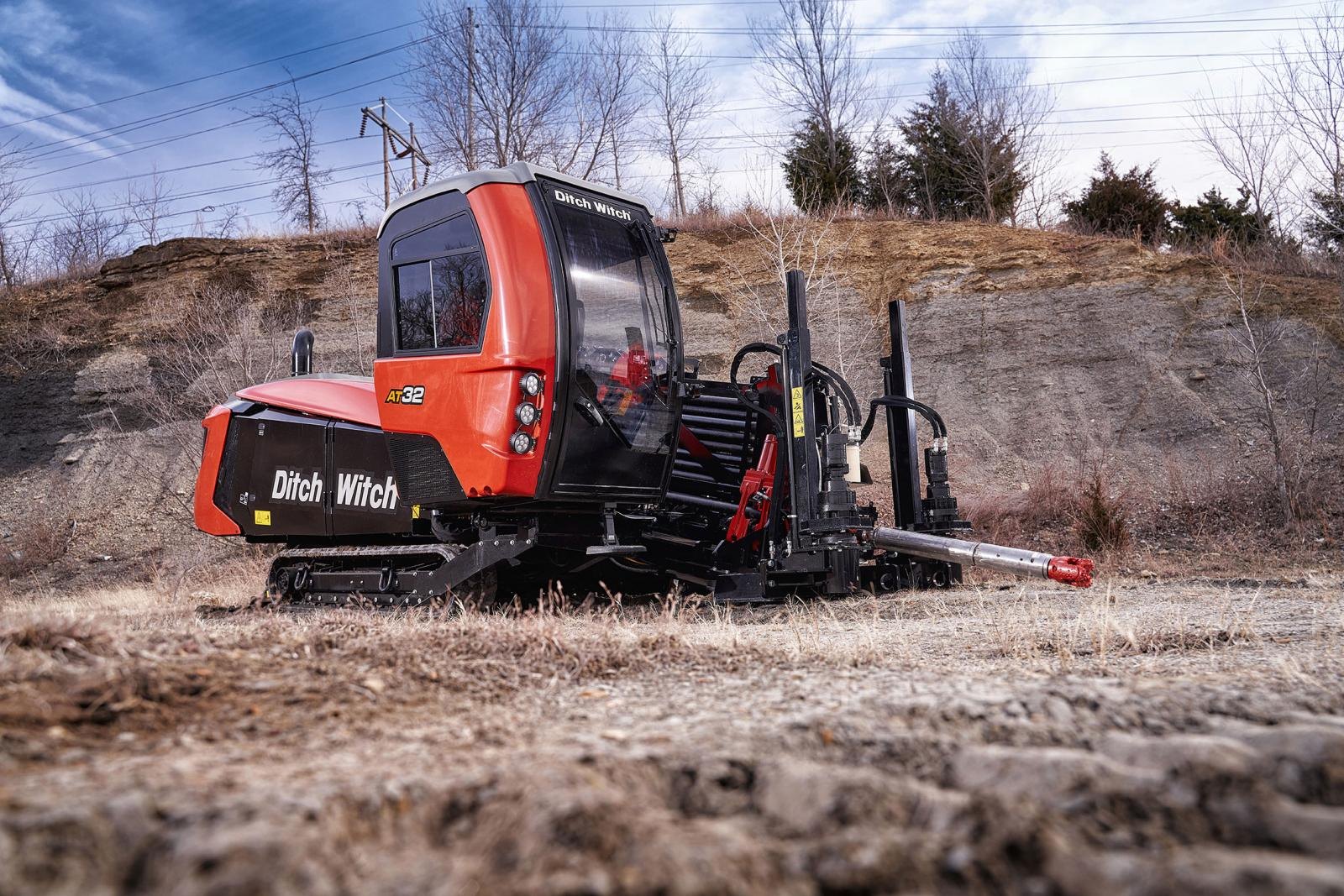

Ditch Witch AT32
Perforadora dirigida de doble varilla para roca: 142 kN de empuje y tiro, 5.694 Nm de par, 115 kW Stage V y 8.718 kg con cabina.
- Peso operativo
- 8.718 kg
- Motor
- Cummins 4.5, 4 cilindros
- Potencia
- 115 kW
