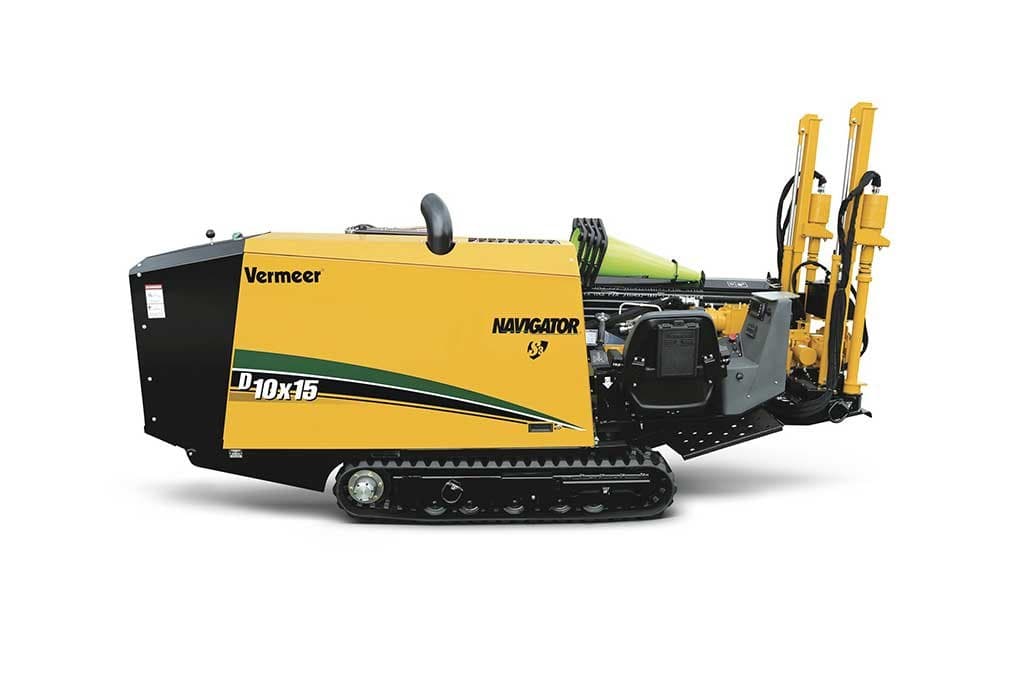

Vermeer D10x15 S3 Navigator — Perforadoras horizontales dirigidas

Vermeer D10x15 S3 Navigator: Ficha técnica y características

Perforadora dirigida de 3.266 kg con 44,5 kN de tiro y 1,1 m de ancho, para acometidas de fibra, agua y gas en acera.

Ficha verificada con la documentación oficial del fabricante el 03/11/2026

Fuente: ficha técnica oficial de Vermeer en PDF (D10x15 S3 Navigator), consultada en noviembre de 2026.

Fuerza de tiro
44,5 kN
Par máximo
2,03 kNm
Potencia
45 kW
Peso
3.266 kg
  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso

Para qué sirve la Vermeer D10x15 S3 Navigator

La D10x15 S3 es la perforadora dirigida compacta de la gama Navigator de Vermeer y está pensada para un trabajo muy concreto: la acometida corta en casco urbano. Con 3.266 kg y 1,1 metros de ancho de transporte cabe en una acera, se mueve en remolque y no obliga a cortar un carril para instalarse.

Sus 44,5 kN de empuje y tiro y 2.033,7 Nm de par la sitúan en el extremo bajo del mercado, pero es justo el rango que pide cruzar una calle con un tubo de fibra o meter una acometida de agua bajo un jardín sin abrir zanja. El varillaje Firestick de 1,8 m y 4,2 cm de diámetro es corto a propósito: menos longitud por tramo significa menos espacio necesario detrás de la máquina para cargar varilla.

El motor Deutz TD2.9 de 45 kW mueve el conjunto a 5,3 km/h de traslación. Vermeer da 87 dB(A) en el oído del operador con el motor Stage V, y el distribuidor oficial en España, 87 dB(A) en el oído del operador, cifras que importan cuando el trabajo es en calle a primera hora y hay licencia de obra con límite horario.

Es la máquina de la empresa de telecomunicaciones o de la instaladora que hace tiradas cortas, no la de la obra lineal. Para cruces largos o diámetros grandes el escalón es la D20x22 o la D24x40.

Especificaciones técnicas

Datos de la documentación oficial de Vermeer

Especificaciones técnicas de Vermeer D10x15 S3 Navigator
Peso3.266 kg
Potencia45 kW60 hp brutos, Deutz TD2.9 a 2.300 rpm
Par máximo2,03 kNm2.033,7 Nm
Fuerza de empuje44,5 kN4,53 t
Velocidad de traslación5,3 km/h
Altura de transporte1.670 mmmínima de transporte
Nivel sonoro87 dB(A)en el oído del operador, motor Stage V (86 dB(A) con el motor Stage IIIA); el distribuidor oficial en España da 103 dB(A) de potencia acústica garantizada
Fuerza de tiro44,5 kN4,53 t
Varilla Firestick1,8 m
Diámetro de varilla42 mmvarilla Firestick de 1,66 in (4,2 cm)
Anchura1.100 mmen transporte
Longitud3,96 mmínima de transporte

Nota: Datos de la hoja de especificaciones oficial de Vermeer de la D10x15 S3 (04/2026), con dos motores Deutz TD2.9: Tier 4 Final (EU Stage V) y Tier 4i (EU Stage IIIA). El equipo de lodos de la hoja da 75,7 l/min a 6,9 MPa, y la varilla, un radio de curvatura de 29,1 m.

Fuentes: Vermeer — D10x15 S3 Navigator, hoja de especificaciones oficial (04/2026) · Documentación del distribuidor oficial de Vermeer en España · Documentación del distribuidor oficial de Vermeer en España

¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona

Cómo se sitúa en su categoría

  • Fuerza de tiro: 44,5 kN. Es la cifra más baja de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Par máximo: 2,03 kNm. Es una de las 3 cifras más bajas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Potencia: 45 kW. Es la cifra más baja de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.

Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

Vermeer D10x15 S3 Navigator frente a modelos parecidos

De las 4 máquinas de la tabla, la Vermeer D10x15 S3 Navigator es la más ligera (3.266 kg) y la de menos potencia (45 kW).

Comparativa de Vermeer D10x15 S3 Navigator con modelos parecidos
DatoVermeer D10x15 S3 NavigatorVermeer D20x22 S3 NavigatorVermeer D23x30DR S3 NavigatorDitch Witch JT21
Peso3.266 kg5.664 kg7.666 kg5.634 kg
Potencia45 kW55,4 kW75 kW55 kW
Fuerza de tiro44,5 kN86,7 kN106,8 kN93,4 kN
Par máximo2,03 kNm2,98 kNm4,07 kNm3,05 kNm

Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.

Puntos fuertes y limitaciones

A favor

  • 1,1 m de ancho: trabaja desde la acera
  • 3.266 kg: remolque, no góndola
  • Varilla corta: menos superficie de montaje
  • Ruido contenido para trabajo en calle

A tener en cuenta

  • 44,5 kN de tiro: solo acometidas y cruces cortos
  • 2 kNm de par: fuera del escariado de diámetro grande
  • Vermeer no publica el equipo de lodos en la ficha
  • Varilla de 1,8 m: muchos empalmes en tiradas largas

Casos de uso

  • Acometidas de fibra óptica y telecomunicaciones
  • Acometidas de agua y gas a vivienda
  • Cruces de calle sin zanja
  • Paso bajo jardines y zonas ajardinadas
  • Trabajo en acera sin cortar carril

Tecnología

  • Varilla Firestick de 1,8 m: menos espacio detrás de la máquina
  • 1,1 m de ancho de transporte
  • 87 dB(A) en el oído del operador
  • Traslación a 5,3 km/h
  • Transporte en remolque sin góndola

Preguntas frecuentes sobre la Vermeer D10x15 S3 Navigator

¿Qué longitud de perforación alcanza la Vermeer D10x15 S3?

Vermeer no publica una longitud máxima en la ficha porque depende del terreno, del diámetro y del fluido. La designación 10x15 indica el orden de magnitud de la máquina: unas 10.000 libras de tiro y 1.500 lb-pie de par. En la práctica es una máquina de acometida y cruce de calle, no de tirada larga.

¿Cabe en una acera?

Con 1,1 m de ancho de transporte sí, y es su principal argumento. Hay que contar además el espacio de la varilla y del equipo de lodos, pero la máquina en sí no obliga a cortar un carril de circulación.

¿Por qué la varilla es tan corta?

Porque el espacio manda. Con varilla de 1,8 m la máquina necesita mucho menos fondo de montaje que una perforadora con tramos de 3 metros, y en una calle estrecha eso es la diferencia entre poder instalarse o no.

¿Cuánto pesa y cómo se transporta?

3.266 kg, así que va en remolque de obra y no necesita góndola ni transporte especial. Para una instaladora que cambia de tajo todos los días, es una diferencia de coste real.

¿D10x15 o D20x22?

La D20x22 casi dobla el tiro (86,7 kN) y el par (3.050 Nm) con 4.921 kg. Si el trabajo son acometidas cortas en acera, la D10x15; si hay cruces de calzada con diámetro mayor o escariado, la D20x22.

¿Qué fuerza de tiro tiene la Vermeer D10x15 S3 Navigator?

44,5 kN (4,53 t), según Vermeer. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato, el rango va de 44,5 kN (esta máquina) a 1.069,4 kN (Vermeer D220x500 S3 Navigator): es la cifra más baja del catálogo.

¿Qué carné hace falta para manejar la Vermeer D10x15 S3 Navigator?

No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
