Perforadora dirigida de doble varilla para roca: 142 kN de empuje y tiro, 5.694 Nm de par, 115 kW Stage V y 8.718 kg con cabina.
Ficha verificada con la documentación oficial del fabricante el 03/11/2026
Fuente: ficha técnica oficial de Ditch Witch en PDF (AT32), consultada en noviembre de 2026.
La AT32 es la perforadora All Terrain de Ditch Witch en la clase de 14 toneladas de tiro: una máquina de doble varilla pensada para perforar roca, donde una perforadora de varilla simple se queda sin avance.
El sistema All Terrain hace girar la herramienta de corte con una varilla interior —hasta 280 rpm y 1.627 Nm— mientras la exterior orienta y empuja. Así se perfora roca dura sin martillo neumático y sin el compresor que eso exige. Con 142 kN de empuje y tiro, 5.694 Nm en el eje exterior y un motor Cummins de 115 kW homologado Stage V, cubre tiradas medias de fibra, agua y electricidad en terrenos mixtos.
Lleva a bordo hasta 137 m de varilla All Terrain o 183 m de varilla para suelo con la caja reversible, bomba de lodos de 265 l/min y un mando inalámbrico para colocar la máquina desde fuera de la cabina.
Datos de la documentación oficial de Ditch Witch
| Peso operativo | 8.718 kgcon cabina; 8.405 kg con puesto abierto |
|---|---|
| Motor | Cummins 4.5, 4 cilindros |
| Potencia | 115 kW155 HP brutos a 2.200 rpm |
| Norma de emisiones | EPA Tier 4 / EU Stage V |
| Depósito de combustible | 204 L |
| Par máximo | 5,69 kNm5.694 Nm; varilla interior, 1.627 Nm |
| Velocidad de rotación | 220 rpmeje exterior; 280 rpm la varilla interior |
| Fuerza de empuje | 142 kN32.000 lb |
| Sistema de varillaje | Doble varilla All Terrain |
| Velocidad de traslación | 4,6 km/h |
| Altura de transporte | 2.500 mmcon cabina |
| Nivel sonoro | 72 dB(A)en cabina; 96 dB(A) de potencia acústica exterior |
| Fuerza de tiro | 142 kN32.000 lb |
| Velocidad del carro | 58 m/min |
| Caudal de lodos | 265 l/min |
| Presión de lodos | 69 bar |
| Longitud de varilla | 3 m |
| Varillaje a bordo | 137 mde varilla All Terrain; 183 m de varilla de suelo |
| Ángulo de entrada | 9 – 20 ° |
| Anchura | 2.300 mmcon cabina |
| Longitud | 6,5 m |
Nota: Datos de la hoja de especificaciones oficial de Ditch Witch para la AT32. Con la varilla Power Pipe HD de 3 m el radio de curvatura mínimo es de 37,5 m. El depósito hidráulico es de 64 L.
Fuentes: Ditch Witch — especificaciones AT32 (PDF) · Documentación del distribuidor oficial de Ditch Witch en España
De la misma clase, por fuerza de tiro (142 kN en esta):
¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona
Los modelos del catálogo más cercanos por fuerza de tiro:
Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

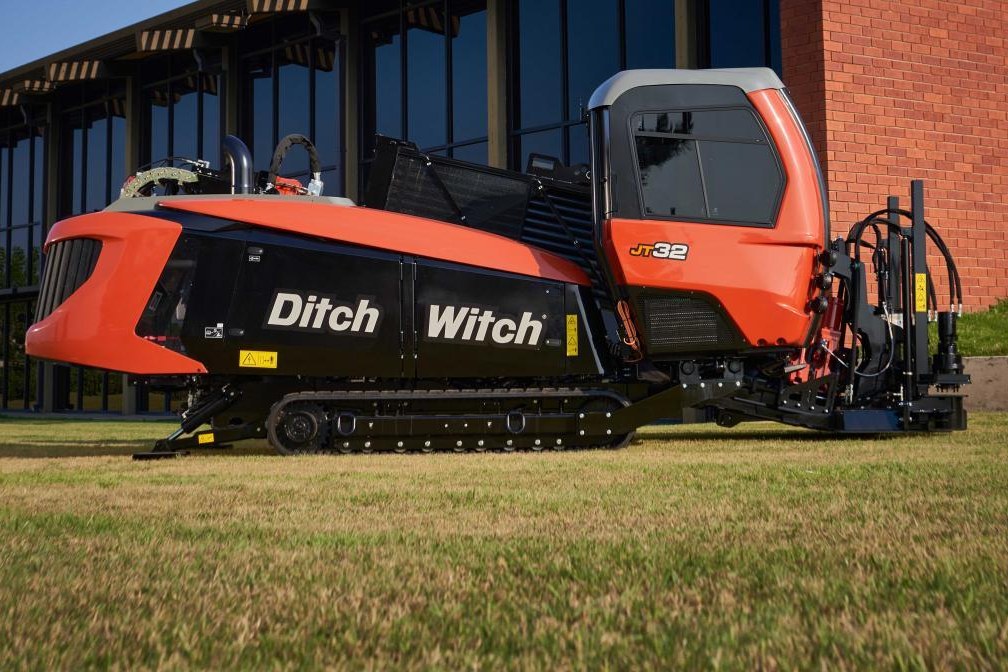

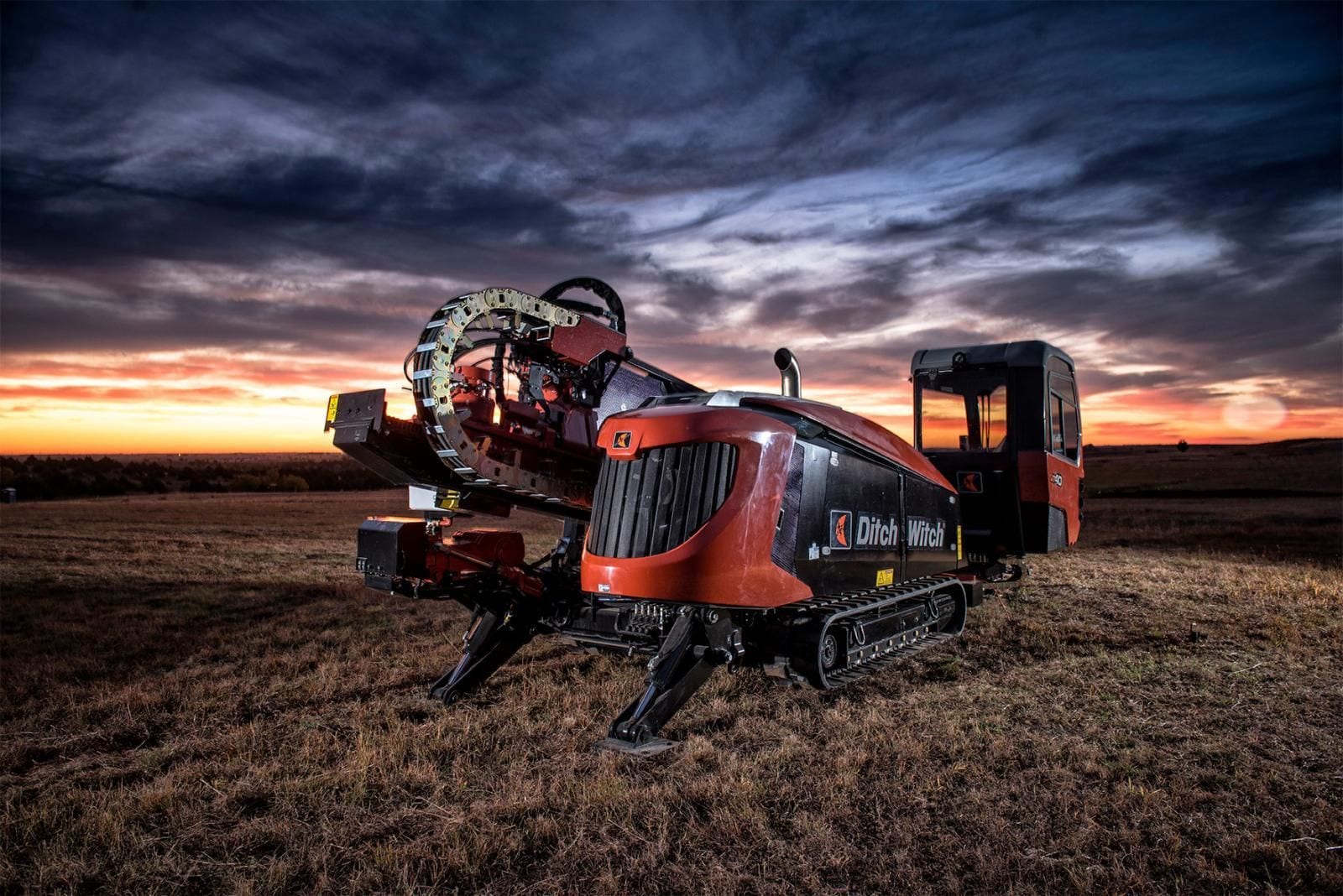

| Dato | Ditch Witch AT32 | Vermeer D40x55DR S3 Navigator | Ditch Witch JT32 | Ditch Witch JT40 |
|---|---|---|---|---|
| Peso operativo | 8.718 kg | 14.288 kg | 8.718 kg | 9.300 kg |
| Potencia | 115 kW | 104 kW | 115 kW | 123 kW |
| Fuerza de tiro | 142 kN | 177,9 kN | 142 kN | 178 kN |
| Par máximo | 5,69 kNm | 7,46 kNm | 5,69 kNm | 7,46 kNm |
Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.
En roca, la herramienta necesita girar rápido y sin pausa para cortar. Con varilla simple, girar y orientar dependen del mismo eje y el avance se para; con doble varilla, la interior corta sin parar y la exterior orienta. Por eso en roca se usa doble varilla o martillo neumático, y la doble varilla evita el compresor.
Si el trazado tiene roca o bolos, la AT32: la de varilla simple tendría que ir con martillo y compresor o no avanzaría. Si el terreno es suelo, la de varilla simple hace el mismo trabajo con menos máquina y menos coste de varillaje.
Un equipo de lodos (mezclador y, en tiradas largas, reciclador), el sistema de guiado con su localizador y, en roca, la herramienta de corte adecuada a la dureza. El presupuesto de la perforación depende tanto de eso como de la máquina.
8.718 kg de peso operativo (con cabina; 8.405 kg con puesto abierto), según la documentación oficial de Ditch Witch. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican el peso, el rango va de 3.266 kg (Vermeer D10x15 S3 Navigator) a 40.642 – 41.958 kg (Vermeer D220x500 S3 Navigator); la Ditch Witch AT32 ocupa el puesto 9 de 17.
142 kN (32.000 lb), según Ditch Witch. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato, el rango va de 44,5 kN (Vermeer D10x15 S3 Navigator) a 1.069,4 kN (Vermeer D220x500 S3 Navigator); la Ditch Witch AT32 ocupa el puesto 8 de 17.
No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
