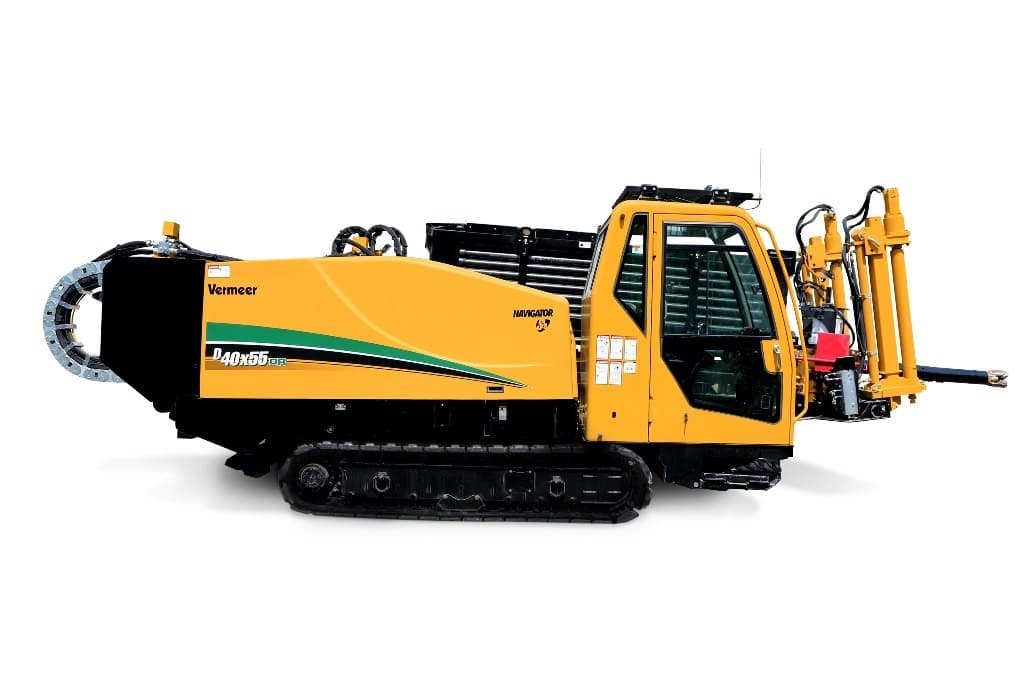

Vermeer D40x55DR S3 Navigator — Perforadoras horizontales dirigidas

Vermeer D40x55DR S3 Navigator: Ficha técnica y características

Perforadora dirigida de doble varilla de 14.288 kg con 177,9 kN de tiro, para perforar roca manteniendo el control de dirección.

Ficha verificada con la documentación oficial del fabricante el 03/11/2026

Fuente: ficha técnica oficial de Vermeer en PDF (D40x55DR S3 Navigator), consultada en noviembre de 2026.

Fuerza de tiro
177,9 kN
Par máximo
7,46 kNm
Potencia
104 kW
Peso operativo
14.288 kg
  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso

Para qué sirve la Vermeer D40x55DR S3 Navigator

La D40x55DR S3 es la versión de doble varilla de la D40x55. Las siglas DR son de dual rod, y describen el cambio que justifica sus cuatro toneladas de más: dentro de la varilla exterior gira una varilla interior independiente.

El reparto de funciones es el que resuelve el problema. La varilla interior hace girar la herramienta de corte a alta velocidad; la exterior aporta la dirección y el par de escariado. En perforación convencional de una sola varilla hay que elegir entre girar el cabezal —y perder el control de la dirección— o empujar sin girar, que en roca no avanza. Con doble varilla se hacen las dos cosas a la vez.

Eso la convierte en la máquina de la perforación en terreno duro: roca, conglomerado, suelos con bolos. Es donde una perforadora convencional se desvía, se atasca o simplemente no progresa.

Las cifras de fuerza son las mismas que en la versión estándar —177,9 kN de empuje y tiro, 7.458 Nm de par— porque el chasis y el sistema de empuje son los mismos. Lo que cambia es el sistema de varilla, el peso (14.288 kg frente a 10.151) y el tamaño de transporte: 7,5 m de largo y 2,8 de alto con cabina.

El motor John Deere es de 104 kW. Para terreno blando la versión estándar es más ligera y más barata de operar; la DR solo compensa cuando hay roca de por medio.

Especificaciones técnicas

Datos de la documentación oficial de Vermeer

Especificaciones técnicas de Vermeer D40x55DR S3 Navigator
Peso operativo14.288 kgmáximo
MotorJohn Deere diésel
Potencia104 kW140 hp brutos a 2.400 rpm
Norma de emisionesEU Stage V (Stage IIIA opcional fuera de la UE)
Par máximo7,46 kNm7.458 Nm, par máximo del eje
Velocidad máxima del eje199 rpm
Fuerza de empuje177,9 kN18,14 t
Sistema de varillajeDoble varilla (dual rod)varilla interior para la rotación de la herramienta y exterior para dirección y par de escariado
Velocidad de traslación4,3 km/h
Nivel sonoro80 dB(A)en el oído del operador, con cabina
Fuerza de tiro177,9 kN18,14 t
Velocidad del carro35,1 m/min
Caudal de lodos264,6 l/min
Presión de lodos62 bar
Longitud de varilla3 m
Varillaje a bordo152 m
Radio de curvatura mínimo52 m
Altura2.800 mmcon cabina
Anchura2.260 mmmínima en transporte; 3 m en trabajo
Longitud7,5 mmínima en transporte

Nota: Datos de la hoja técnica oficial de Vermeer (mayo de 2026). La página del distribuidor oficial en España da 6,5 m de longitud y 2,3 m de anchura de transporte; la hoja del fabricante, 7,5 y 2,26 m, que son las que damos. El diámetro mínimo de perforación es de 159 mm. Comparte empuje, tiro y par con la D40x55 S3: la diferencia está en la doble varilla, cuya varilla interior hueca deja pasar más aire y lodo hacia la herramienta.

Fuentes: Vermeer — hoja técnica D40x55DR S3 Navigator (EN, mayo de 2026, PDF) · Documentación del distribuidor oficial de Vermeer en España · Documentación del distribuidor oficial de Vermeer en España

De la misma clase, por fuerza de tiro (177,9 kN en esta):

¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona

Cómo se sitúa en su categoría

  • Fuerza de tiro: 177,9 kN. Está en la franja media de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Par máximo: 7,46 kNm. Está en la franja media de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Potencia: 104 kW. Está en la franja media de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.

Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

Vermeer D40x55DR S3 Navigator frente a modelos parecidos

Comparativa de Vermeer D40x55DR S3 Navigator con modelos parecidos
DatoVermeer D40x55DR S3 NavigatorVermeer D40x55 S3 NavigatorVermeer D60x90 S3Ditch Witch AT40
Peso operativo14.288 kg10.151 kg17.690 kg9.800 kg
Potencia104 kW104 kW151 kW123 kW
Fuerza de tiro177,9 kN177,9 kN267 kN178 kN
Par máximo7,46 kNm7,46 kNm12,2 kNm7,46 kNm

Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.

Puntos fuertes y limitaciones

A favor

  • Perfora roca sin renunciar al control de dirección
  • Mismas fuerzas que la D40x55 estándar sobre el mismo chasis
  • Menos desviación en terreno con bolos
  • Reduce la reperforación en geología heterogénea

A tener en cuenta

  • 4 toneladas más que la versión estándar
  • Sistema de doble varilla más caro de comprar y de mantener
  • En terreno blando no aporta nada frente a la D40x55
  • 2,8 m de alto con cabina: góndola y gálibo a comprobar

Casos de uso

  • Perforación dirigida en roca y conglomerado
  • Terrenos con bolos donde la varilla simple se desvía
  • Cruces largos que exigen control de dirección continuo
  • Escariado en terreno duro
  • Obra lineal en zonas de geología heterogénea

Tecnología

  • Sistema de doble varilla: rotación de herramienta y dirección independientes
  • Varilla exterior para dirección y par de escariado
  • 177,9 kN de empuje y tiro, como la versión estándar
  • Cabina de operador incluida
  • 7.458 Nm de par máximo de eje

Preguntas frecuentes sobre la Vermeer D40x55DR S3 Navigator

¿Qué es exactamente el sistema de doble varilla?

Son dos varillas concéntricas que giran de forma independiente. La interior mueve la herramienta de corte a alta velocidad y la exterior aporta la dirección y el par de escariado. Permite cortar y dirigir a la vez, que con una sola varilla no se puede.

¿Cuándo compensa la versión DR frente a la D40x55 estándar?

Cuando hay roca, conglomerado o bolos. En esos terrenos la varilla simple se desvía o no progresa, y la reperforación cuesta más que la diferencia de precio. En suelos blandos la versión estándar es 4 toneladas más ligera y más barata de operar.

¿Tiene más fuerza que la D40x55 normal?

No. Empuje, tiro y par son los mismos: 177,9 kN y 7.458 Nm. Comparten chasis y sistema de empuje. Lo que cambia es el varillaje y, con él, la capacidad de perforar en duro.

¿Cuánto pesa la Vermeer D40x55DR S3?

14.288 kg, frente a los 10.151 kg de la D40x55 S3. El sistema de doble varilla es lo que explica la diferencia, y hay que tenerlo en cuenta al planificar transporte y accesos.

¿Tiene más motor que la D40x55 S3 de varilla simple?

No: las dos montan un John Deere de 140 hp y comparten empuje, tiro y par. Lo que cambia con la doble varilla es lo que se puede perforar: la herramienta corta roca girando con la varilla interior mientras la exterior orienta, así que se paga por el terreno, no por la potencia.

¿Qué carné hace falta para manejar la Vermeer D40x55DR S3 Navigator?

No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
