Equipo de inyección español con bomba helicoidal y batidora de 500 litros: de 2.000 a 6.000 l/h para micropilotes, pilotes y consolidación, con 6 kW.

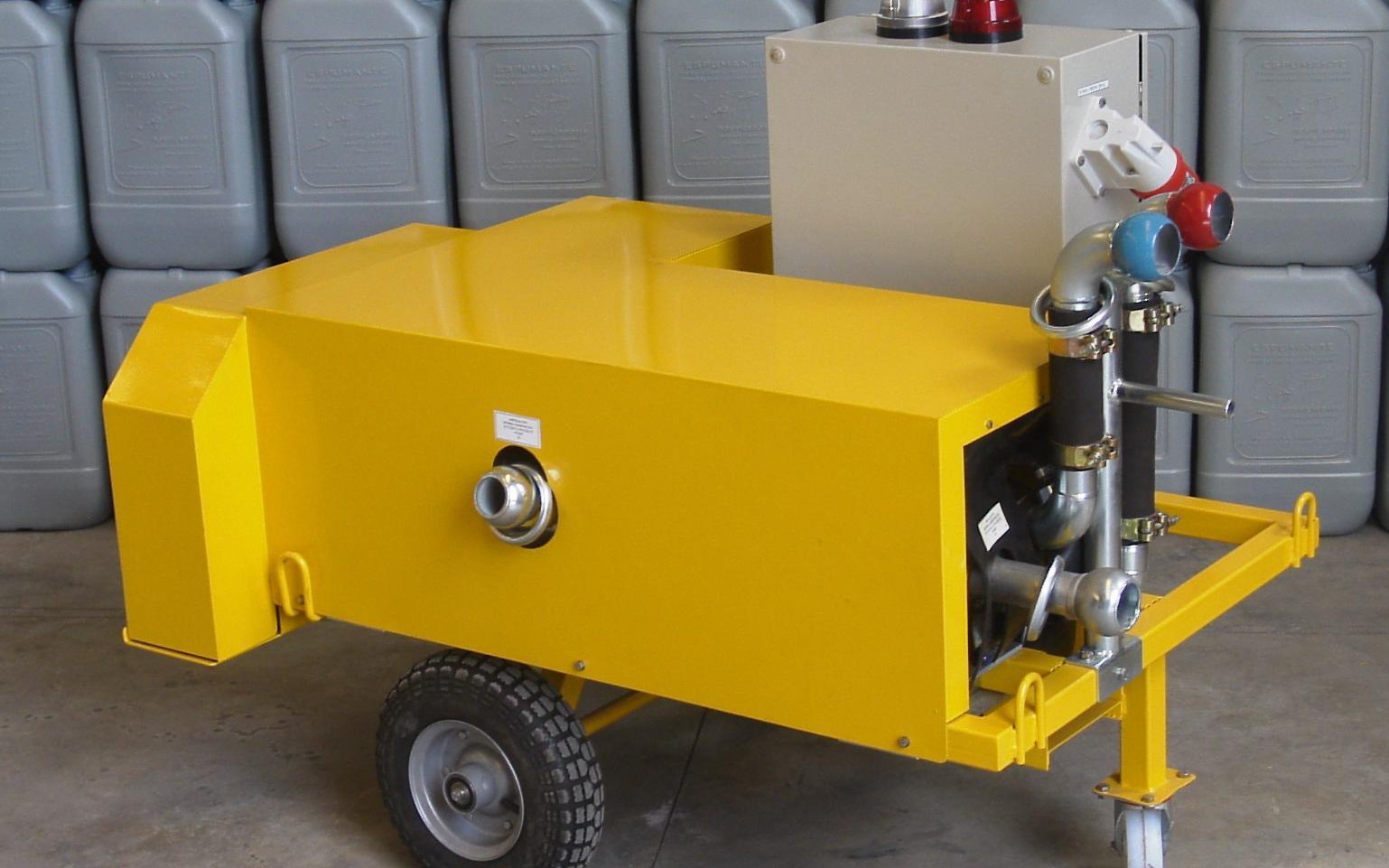

La PILOT 2-6-15 es un equipo de inyección de lechada fabricado en Alhaurín de la Torre (Málaga) por Dosificadores García Fernández. Lo forman una batidora-mezcladora de acero inoxidable y una bomba helicoidal —de tornillo— de diseño propio para lechadas, montada sobre un chasis con ruedas junto al cuadro eléctrico.
La batidora trabaja con un mínimo de 90 a 100 litros y un máximo de 500 litros efectivos, el equivalente a 15 sacos de 35 kg de cemento. La bomba da un caudal variable de 2.000 a 6.000 l/h con variador mecánico y una presión de más de 15 bar. Puede bombear amasada a amasada o en continuo; para el continuo lleva una bomba dosificadora de agua opcional que añade el agua fijada por cada saco, de modo que se puede trabajar las horas que haga falta.
Sin aditivos, el fabricante trabaja con una relación agua/cemento de 0,6; con aditivos y más potencia de motor se baja hasta 0,34. La potencia total es de 6 kW: con grupo electrógeno, 15 kVA como mínimo. Es un equipo pensado para el relleno de micropilotes y pilotes con inyección única y para consolidaciones de baja presión; para reinyección por manguitos hace falta una bomba de pistón como la Dai Prà DE/OL 100.
Datos de la documentación oficial de García Fernández · actualizado el 4 de octubre de 2026
| Peso | 190 kgequipo de bombeo con bomba dosificadora de agua; la batidora pesa 130 kg más |
|---|---|
| Potencia | 6 kWpotencia total del equipo; con generador, 15 kVA como mínimo |
| Caudal máximo de inyección | 33 – 100 l/min2.000 a 6.000 l/h, con variador mecánico |
| Presión máxima de inyección | más de 15 bar |
| Capacidad de la mezcladora | 90 – 500 Lvolumen efectivo mínimo y máximo de la batidora |
Nota: Datos del catálogo del equipo PILOT 2-6-15 de Dosificadores García Fernández. El fabricante da el caudal en l/h: 2.000 y 6.000 l/h son 33 y 100 l/min. La presión se publica como «superior a 15 bares», sin cifra máxima.
Fuentes: Dosificadores García Fernández — equipo de inyección de lechada PILOT 2-6-15 (PDF)
Para el relleno y la inyección única (IU), que según la Guía de micropilotes se hace normalmente entre 0,5 y 1 MPa (5 a 10 bar), y para consolidaciones a baja presión. La reinyección por manguitos (IRS) pide más presión y otra bomba.
El fabricante trabaja con 0,6 sin aditivos y llega a 0,34 con aditivos y más potencia de motor. La Guía de micropilotes pide entre 0,40 y 0,55 para la lechada de micropilotes, así que en esa obra hace falta aditivo o ajustar la dosificación.
