Kelly bar

Barra telescópica que transmite el par y el empuje del cabezal a la herramienta de perforación en una pilotadora.

La barra kelly es el elemento que conecta el cabezal de rotación de una pilotadora con la herramienta que está abajo cortando. Es telescópica: varios tubos cuadrados o estrellados encajados unos dentro de otros, que se despliegan a medida que el taladro baja.

Ese telescopaje es lo que permite perforar a una profundidad varias veces mayor que la altura del mástil. Sin él haría falta un mástil tan alto como la profundidad del pilote.

Hay dos tipos y la diferencia importa. La kelly de fricción transmite el par por el rozamiento entre tubos y es más sencilla, pero pierde capacidad de empuje con la profundidad. La kelly bloqueada (*interlocking*) tiene resaltes que encajan mecánicamente, así que transmite empuje a cualquier extensión. Es la que se usa cuando hay que apretar la herramienta contra roca en el fondo.

La designación del fabricante suele describir la barra por su diámetro exterior, su número de tramos y la profundidad que alcanza. La kelly montada cambia el peso operativo de la máquina en varias toneladas, y por eso las pilotadoras publican el peso como horquilla.

La kelly golpea al caer y al apoyar, y ese impacto lo absorbe el cabezal. Las máquinas modernas llevan amortiguador regulable al peso de la barra montada.

Lo tratamos con detalle en Cuánto cuesta una pilotadora de segunda mano y Lodos de perforación: para qué sirven y cuándo hacen falta.

Maquinaria relacionada

Máquinas que intervienen

Liebherr LB 45.1 — Pilotadoras
LiebherrPilotadoras

Liebherr LB 45.1

Pilotadora giratoria de 115,5 t con 450 kW y 450 kNm de par, para pilotes de hasta 4.500 mm de diámetro y 95 m de profundidad con kelly.

Peso operativo
115.500 – 133.200 kg
Motor
Liebherr D 966 A7-05
Potencia
450 kW
Precio a consultar

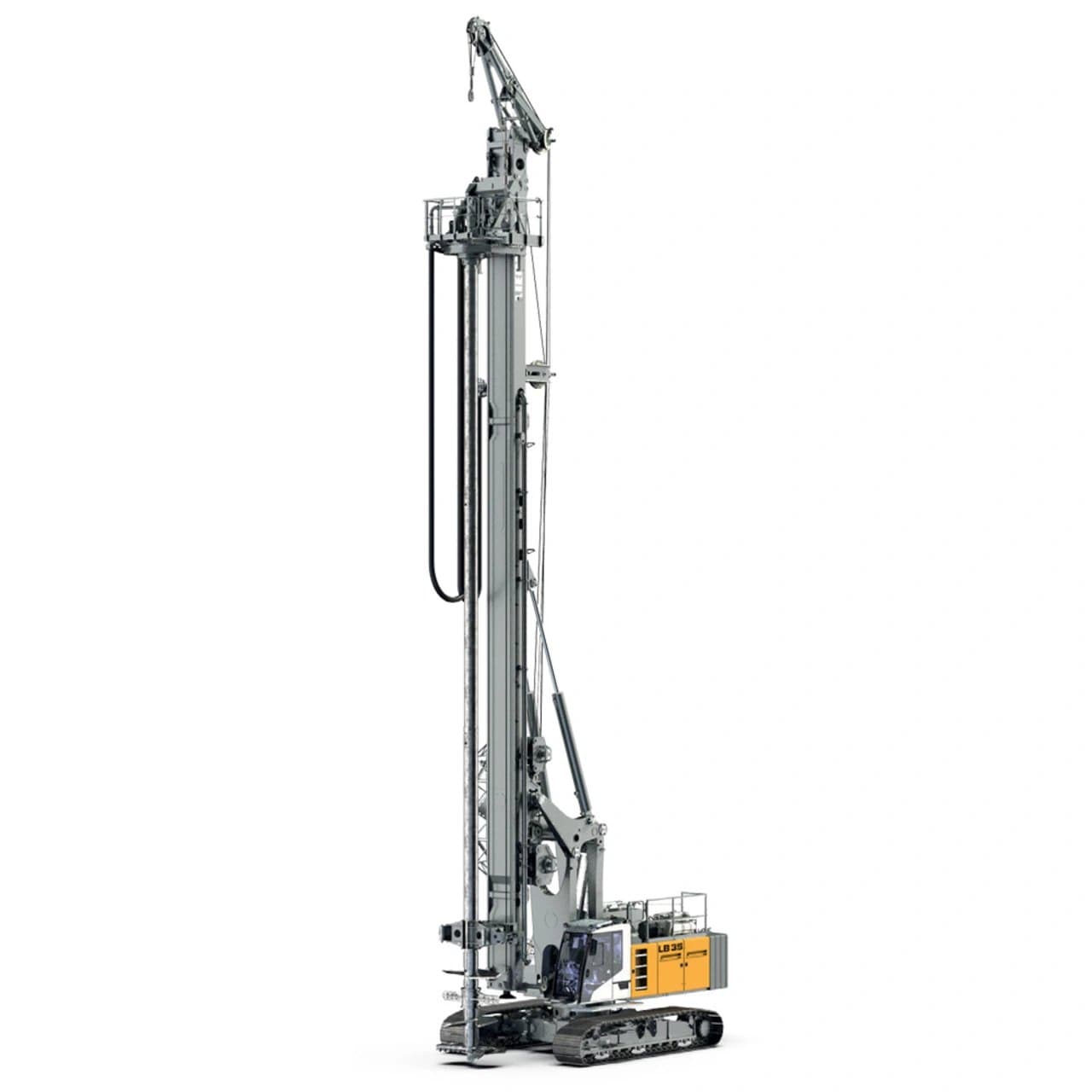

Liebherr LB 35.1 — Pilotadoras
