Pilote CPI-4 (extracción con entubación recuperable)

El CPI-4 es el pilote de extracción con entubación recuperable de la NTE-CPI, el habitual cuando el terreno no se sostiene solo.

Según la norma, la entubación de diámetro exterior D se introduce acompañando la excavación y siempre por delante de ella, salvo que haya que atravesar capas que obliguen a usar trépano. En terrenos coherentes de gran resistencia no hace falta entubar la longitud de empotramiento de la punta. En terrenos muy blandos o susceptibles de sifonamiento, el nivel del agua dentro de la entubación se mantiene un metro por encima del nivel freático. Durante el hormigonado, la entubación se va retirando y queda siempre, como mínimo, 2D dentro del hormigón ya vertido.

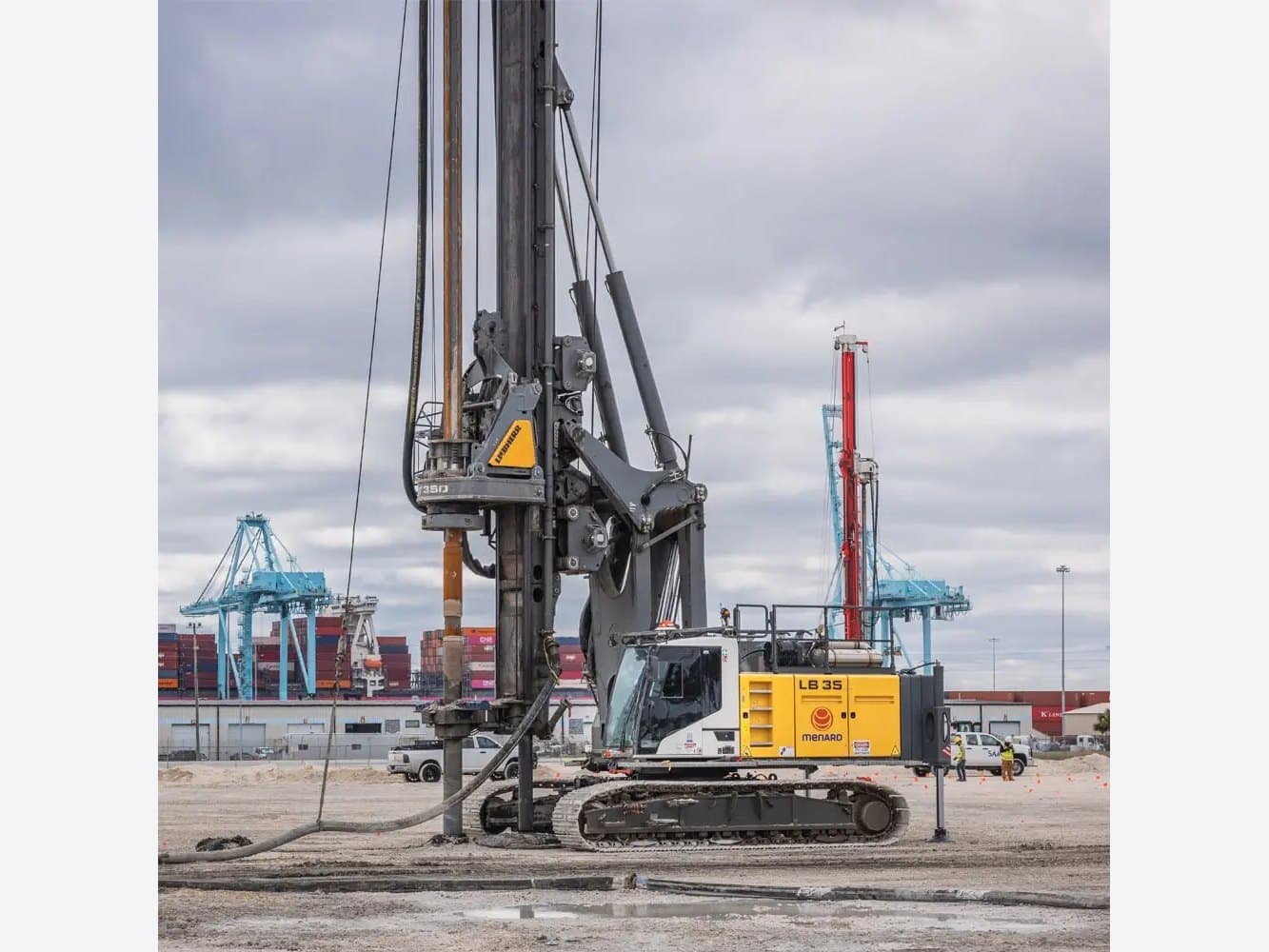

Se ejecuta con pilotadoras de rotación con barra kelly que admiten entubación, girada por la propia cabeza o por una morsa o entubadora.

Fuente: Norma Tecnológica de la Edificación NTE-CPI/1977 «Cimentaciones. Pilotes: In situ», aprobada por Orden de 25 de noviembre de 1977 (BOE núm. 295, de 10 de diciembre de 1977; el apartado de Construcción continúa en el BOE núm. 301, de 17 de diciembre). La NTE no es de obligado cumplimiento, pero su designación CPI se sigue usando en proyectos y presupuestos de pilotaje en España.
