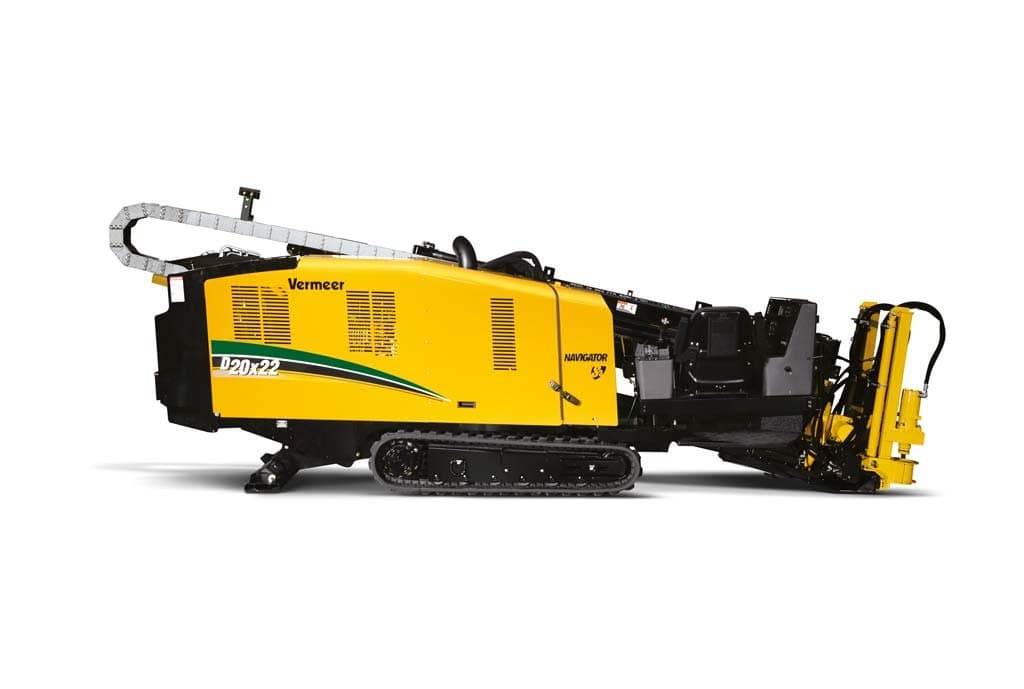

Vermeer D20x22 S3 Navigator — Perforadoras horizontales dirigidas

Vermeer D20x22 S3 Navigator: Ficha técnica y características

Perforadora dirigida de 5.664 kg con 86,7 kN de tiro, motor Deutz Stage V y 1,2 m de ancho, para cruces de calzada y redes urbanas.

Ficha verificada con la documentación oficial del fabricante el 03/11/2026

Fuente: ficha técnica oficial de Vermeer en PDF (D20x22 S3 Navigator), consultada en noviembre de 2026.

Fuerza de tiro
86,7 kN
Par máximo
2,98 kNm
Potencia
55,4 kW
Peso
5.664 kg
  • Elegimos la empresa de tu zona que mejor encaja
  • Te contacta directamente con precio
  • Gratis y sin compromiso

Para qué sirve la Vermeer D20x22 S3 Navigator

La D20x22 S3 dobla la capacidad de la D10x15 sin salir del formato compacto: 86,7 kN de empuje y tiro, 2.983 Nm de par y 5.664 kg de peso, con solo 1,2 metros de ancho de transporte. Es el tamaño en el que una perforadora dirigida deja de ser una herramienta de acometida y pasa a resolver el cruce de calzada completo.

El motor es un Deutz TD2.9 de 55,4 kW homologado Stage V (o Stage IIIA en opción), montado en una máquina de 5,82 m de largo que sigue cabiendo en un remolque. La traslación llega a 5,3 km/h.

Ese salto de tiro —de 44,5 a 86,7 kN— es el que decide si se puede escariar. Con 44 kN se mete un tubo de fibra; con 86 kN se abre el taladro para pasar una conducción de diámetro real de agua o saneamiento.

En la práctica es la perforadora de la empresa de redes urbanas: la que trabaja en calle todos los días, cambia de tajo con frecuencia y no puede permitirse ocupar media calzada para instalarse. Para tiradas largas bajo río o carretera nacional el escalón correcto es la D24x40 o la D40x55.

Especificaciones técnicas

Datos de la documentación oficial de Vermeer

Especificaciones técnicas de Vermeer D20x22 S3 Navigator
Peso5.664 kgcon el motor Stage V (opción uno); 5.810 kg con la opción dos
MotorDeutz TD2.9
Potencia55,4 kW74 hp brutos a 2.600 rpm
Norma de emisionesEU Stage V / EPA Tier 4 Final (opción con Stage IIIA)
Par máximo2,98 kNm2.983 Nm (2.200 lb-pie)
Fuerza de empuje86,7 kN8,84 t
Velocidad de traslación5,3 km/h3,3 mph
Altura de transporte1.981 mmmínima de transporte
Fuerza de tiro86,7 kN8,84 t
Anchura1.219 mmmínima de transporte
Longitud5,82 mmínima de transporte

Nota: Datos de la hoja de especificaciones oficial de Vermeer de la D20x22 S3 (01/2026), con dos motores Deutz TD2.9: Tier 4 Final (EU Stage V) y Tier 4i (EU Stage IIIA). El peso es el de la opción uno.

Fuentes: Vermeer — D20x22 S3 Navigator, hoja de especificaciones oficial (01/2026) · Documentación del distribuidor oficial de Vermeer en España · Documentación del distribuidor oficial de Vermeer en España

De la misma clase, por fuerza de tiro (86,7 kN en esta):

¿Vendes o alquilas esta máquina? Recibe solicitudes de clientes de tu zona

Cómo se sitúa en su categoría

  • Fuerza de tiro: 86,7 kN. Es una de las 3 cifras más bajas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Par máximo: 2,98 kNm. Es una de las 3 cifras más bajas de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.
  • Potencia: 55,4 kW. Está en la franja baja de las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato.

Calculado con los datos oficiales de las fichas de perforadoras horizontales dirigidas del catálogo; se actualiza al cambiar el catálogo.

Vermeer D20x22 S3 Navigator frente a modelos parecidos

Comparativa de Vermeer D20x22 S3 Navigator con modelos parecidos
DatoVermeer D20x22 S3 NavigatorVermeer D10x15 S3 NavigatorVermeer D24x40 S3 NavigatorDitch Witch JT21
Peso5.664 kg3.266 kg10.092,4 kg5.634 kg
Potencia55,4 kW45 kW93 kW55 kW
Fuerza de tiro86,7 kN44,5 kN124,6 kN93,4 kN
Par máximo2,98 kNm2,03 kNm5,69 kNm3,05 kNm

Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.

Puntos fuertes y limitaciones

A favor

  • Dobla el tiro de la D10x15 sin salir de 5 toneladas
  • 1,2 m de ancho: sigue trabajando desde acera o media calzada
  • Motor Deutz, red de servicio amplia en España
  • Escariado posible: cubre diámetros de red reales

A tener en cuenta

  • Vermeer no publica el modelo exacto de motor
  • Sin datos de lodos ni de radio de curvatura en la ficha
  • 55 kW: ciclo más lento que una D24x40 en tiradas largas
  • Fuera de rango para cruces bajo río o autovía

Casos de uso

  • Cruces de calzada con escariado
  • Redes urbanas de agua, gas y saneamiento
  • Canalizaciones de fibra y telecomunicaciones
  • Paso bajo aceras, medianas y zonas verdes
  • Sustitución de conducciones sin abrir zanja

Tecnología

  • 86,7 kN de tiro: permite escariar, no solo sondear
  • 1,2 m de ancho de transporte
  • Motor Deutz TD2.9 Stage V
  • Traslación a 5,3 km/h
  • Formato compacto transportable en remolque

Preguntas frecuentes sobre la Vermeer D20x22 S3 Navigator

¿Qué significa la designación 20x22?

Es la convención de Vermeer: la primera cifra es el orden de magnitud del tiro en miles de libras (unas 20.000 lb, 86,7 kN) y la segunda el par en cientos de lb-pie (unos 2.200 lb-pie, 2.983 Nm). Sirve para situar la máquina en la gama de un vistazo.

¿La D20x22 puede escariar o solo hacer el sondeo piloto?

Puede escariar. Con 86,7 kN de tiro y 3 kNm de par tiene margen para ampliar el taladro y meter conducción de diámetro de red. Es justo el salto frente a la D10x15, pensada para acometidas y tubo pequeño.

¿Cuánto pesa y cómo se transporta?

5.664 kg con 5,82 m de largo y 1,22 m de ancho en transporte. Va en remolque de obra, sin góndola, que es lo que permite cambiar de tajo a diario sin coste de transporte especial.

¿Qué motor monta la Vermeer D20x22 S3?

Un Deutz TD2.9 de 55,4 kW (74 hp) a 2.600 rpm, homologado Stage V; Vermeer lo ofrece también en versión Stage IIIA, así que conviene confirmar cuál lleva la unidad.

¿D20x22 o D24x40?

La D24x40 sube a 124,6 kN de tiro y 5.694 Nm de par, con cabina tipo excavadora y 10.092 kg. Si el trabajo es urbano y cambia de tajo cada día, la D20x22; si hay tiradas largas y escariados grandes, la D24x40 compensa el transporte.

¿Qué fuerza de tiro tiene la Vermeer D20x22 S3 Navigator?

86,7 kN (8,84 t), según Vermeer. Entre las 17 fichas de perforadoras horizontales dirigidas del catálogo que publican este dato, el rango va de 44,5 kN (Vermeer D10x15 S3 Navigator) a 1.069,4 kN (Vermeer D220x500 S3 Navigator); la Vermeer D20x22 S3 Navigator ocupa el puesto 15 de 17.

¿Qué carné hace falta para manejar la Vermeer D20x22 S3 Navigator?

No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
