Pilote CPI-8 (barrenado hormigonado por el tubo central)
Pilote hormigonado in situ perforado con barrena continua y hormigonado por bombeo a través de su tubo central mientras se extrae: el pilote de hélice continua (CFA).
El CPI-8 es el pilote barrenado hormigonado por el tubo central de la barrena de la NTE-CPI, lo que hoy se conoce como pilote de hélice continua o CFA.
La norma lo describe así: alcanzada la profundidad, se extrae la barrena con las tierras alojadas en ella y, a la vez, se hormigona por bombeo a través de su tubo central; durante la extracción, el hormigón bombeado se mantiene en contacto con el extremo inferior de la barrena. El hormigonado puede hacerse en seco o bajo agua, y al terminar se introduce la armadura en el hormigón fresco.
Se ejecuta con pilotadoras equipadas para CFA. Frente al CPI-7, no necesita que el terreno esté seco, porque el hueco nunca queda abierto.
Fuente: Norma Tecnológica de la Edificación NTE-CPI/1977 «Cimentaciones. Pilotes: In situ», aprobada por Orden de 25 de noviembre de 1977 (BOE núm. 295, de 10 de diciembre de 1977; el apartado de Construcción continúa en el BOE núm. 301, de 17 de diciembre). La NTE no es de obligado cumplimiento, pero su designación CPI se sigue usando en proyectos y presupuestos de pilotaje en España.
Maquinaria relacionada
Máquinas que intervienen

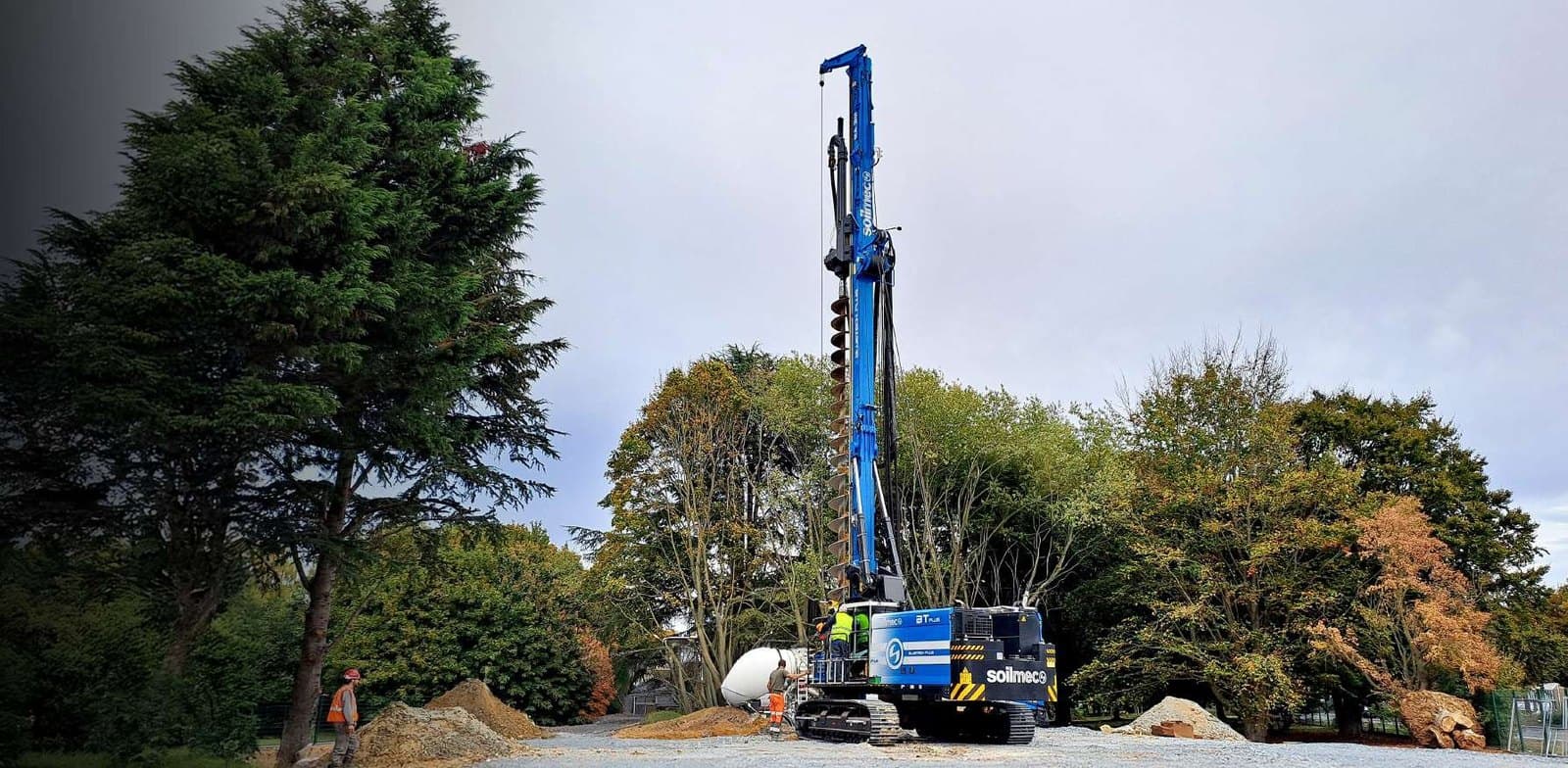

Soilmec SR-45
Pilotadora giratoria de 37-40 t y 185 kNm, con kelly hasta 69,7 m de profundidad y 3.000 mm de diámetro, y configuraciones CFA, DP y bajo gálibo.
- Peso
- 37.000 – 40.000 kg
- Potencia
- 209 kW
- Par máximo
- 185 kNm

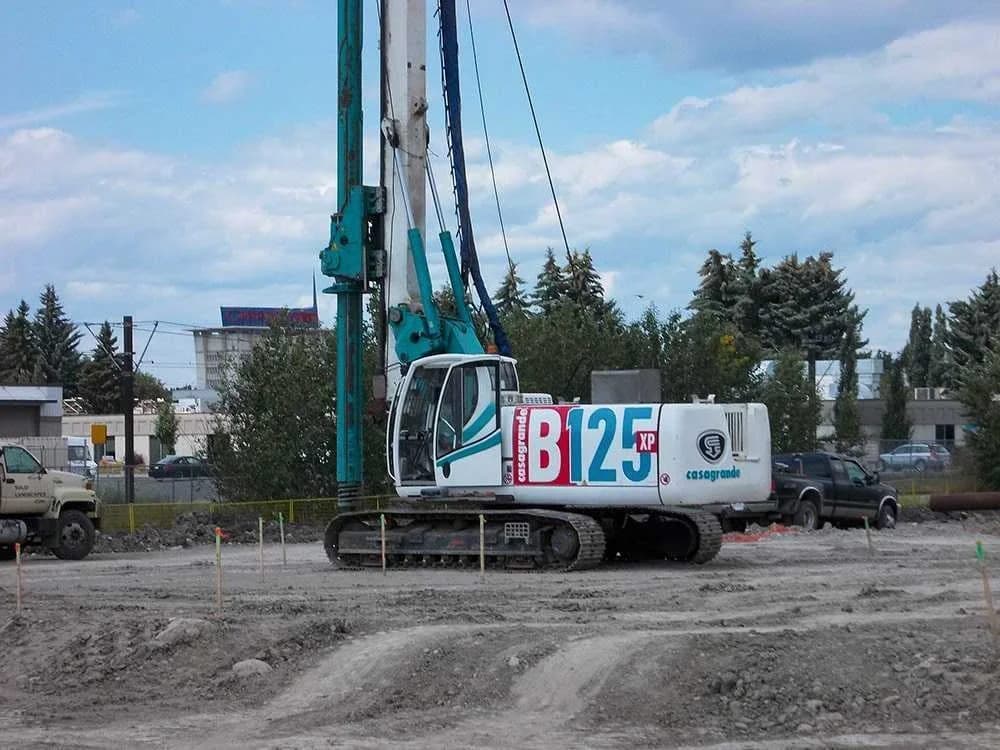

Casagrande B125 XP-2
Pilotadora giratoria de 40 t con cabezal H14 de 135 kNm, para pilotes de hasta 2.100 mm de diámetro y 50 m de profundidad.
- Peso en orden de trabajo
- 40.000 kg
- Potencia
- 186 kW
- Cabezal de rotación
- H14

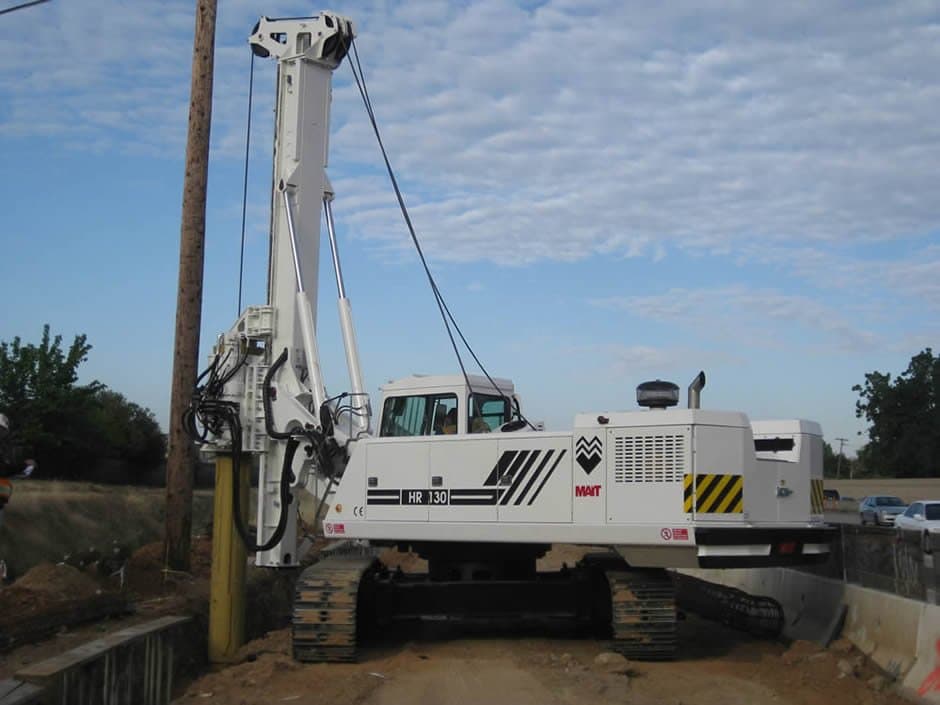

MAIT HR 130
Pilotadora de 33 t con 170 kNm de par, pilote de hasta 1.600 mm y 50 m de profundidad, con motor Cat de 186 kW.
- Peso aproximado
- 33.000 kg
- Motor
- Caterpillar C7
- Potencia
- 186 kW

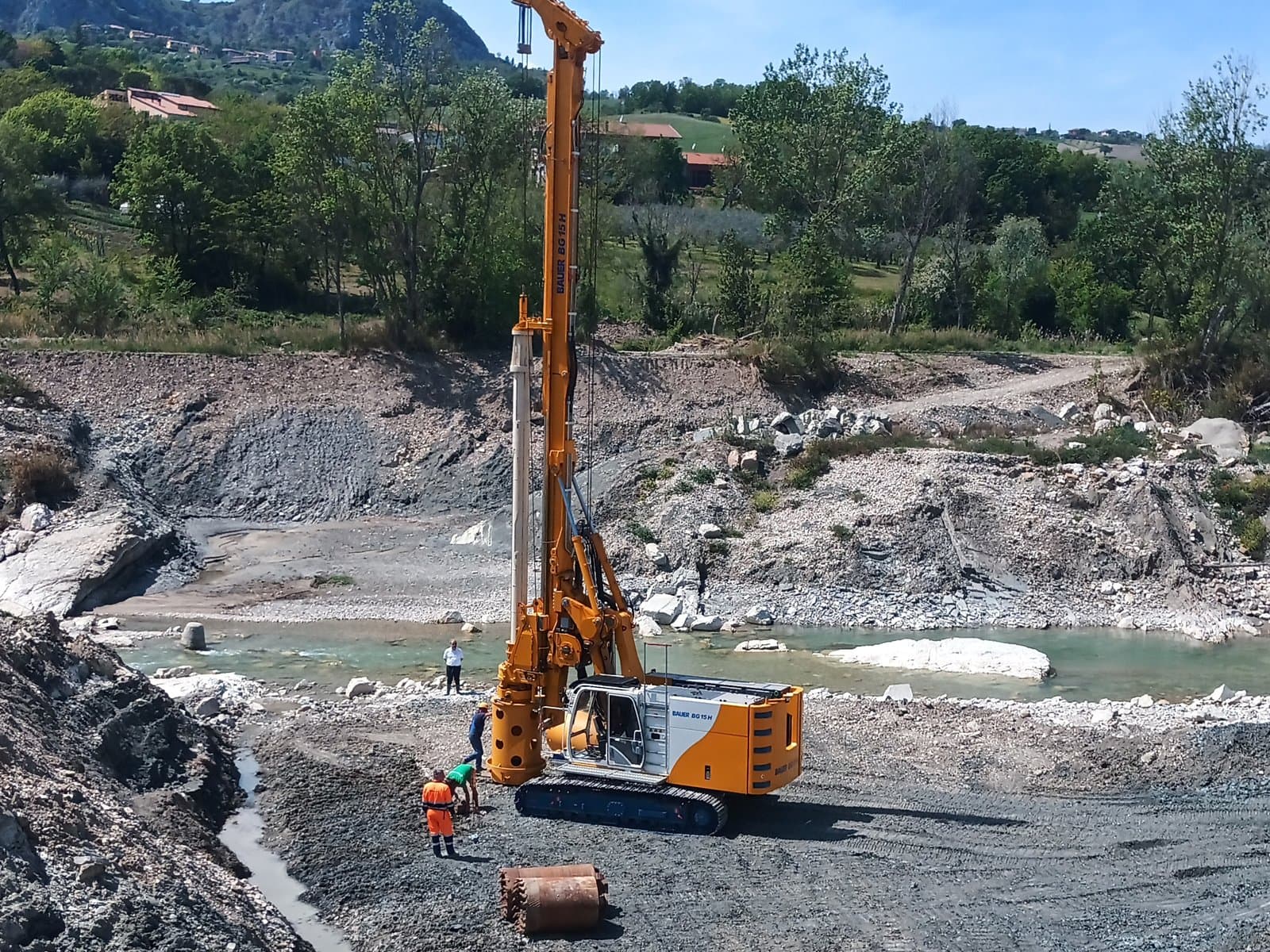

Bauer BG 15 H
Pilotadora giratoria Bauer de 155 kNm sobre portador BT 50, unas 51 t, kelly hasta 44,5 m y 1.500 mm sin entubar; avance por cilindro o por cabrestante.
- Peso operativo
- 50.500 – 51.200 kg
- Motor
- CAT C 7.1
- Potencia
- 186 kW

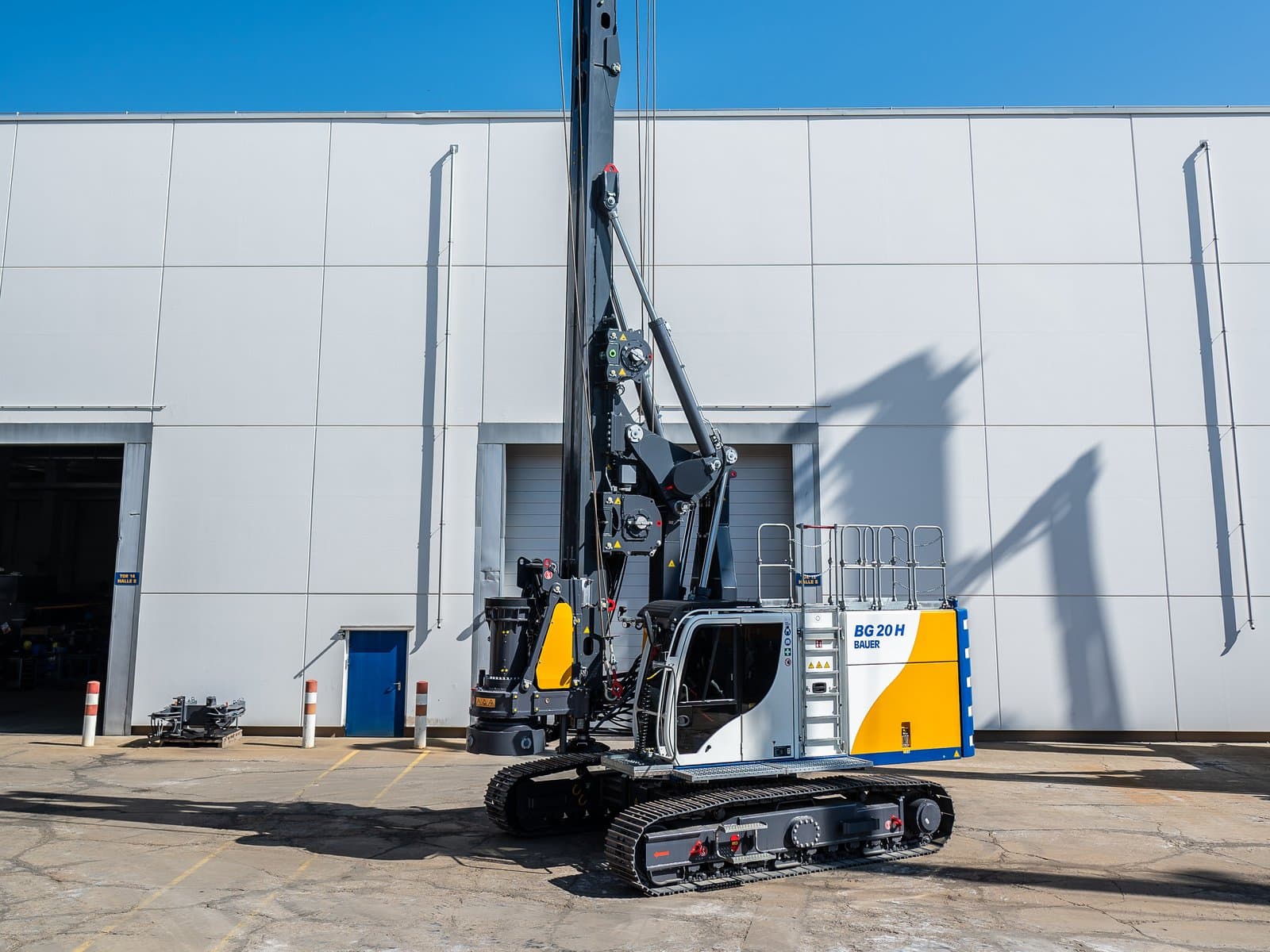

Bauer BG 20 H
Pilotadora giratoria Bauer de 204 kNm sobre portador BT 50, 55,5 t de peso operativo, kelly hasta 40 m y 1.300 mm de diámetro sin entubar; también CFA y desplazamiento.
- Peso operativo
- 55.500 kg
- Motor
- CAT C 7.1
- Potencia
- 205 kW

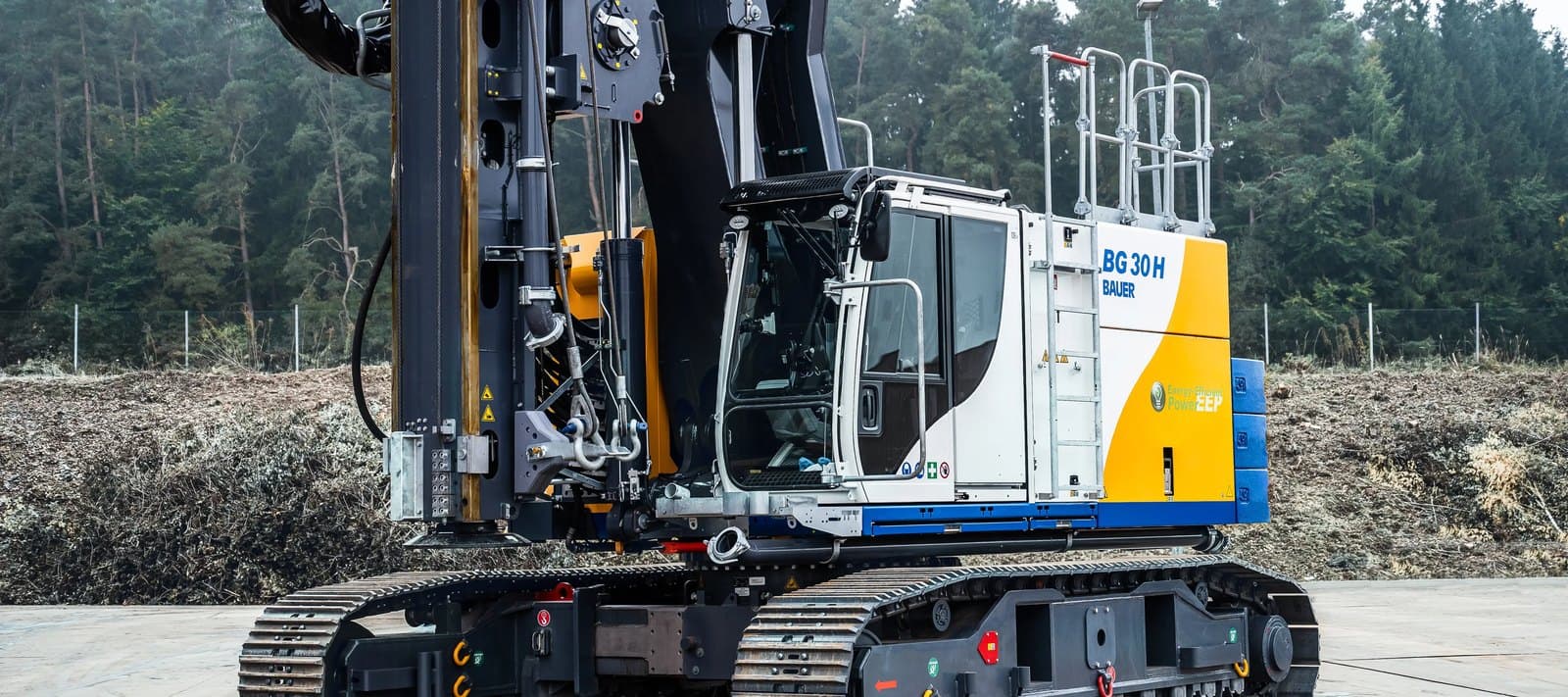

Bauer BG 30 H
Pilotadora giratoria Bauer de 300 kNm sobre portador BT 75, de 83,8 a 101,7 t según equipo, kelly hasta 64,7 m y 2.500 mm de diámetro sin entubar.
- Peso operativo
- 83.800 – 101.700 kg
- Motor
- CAT C 9.3 B
- Potencia
- 340 kW

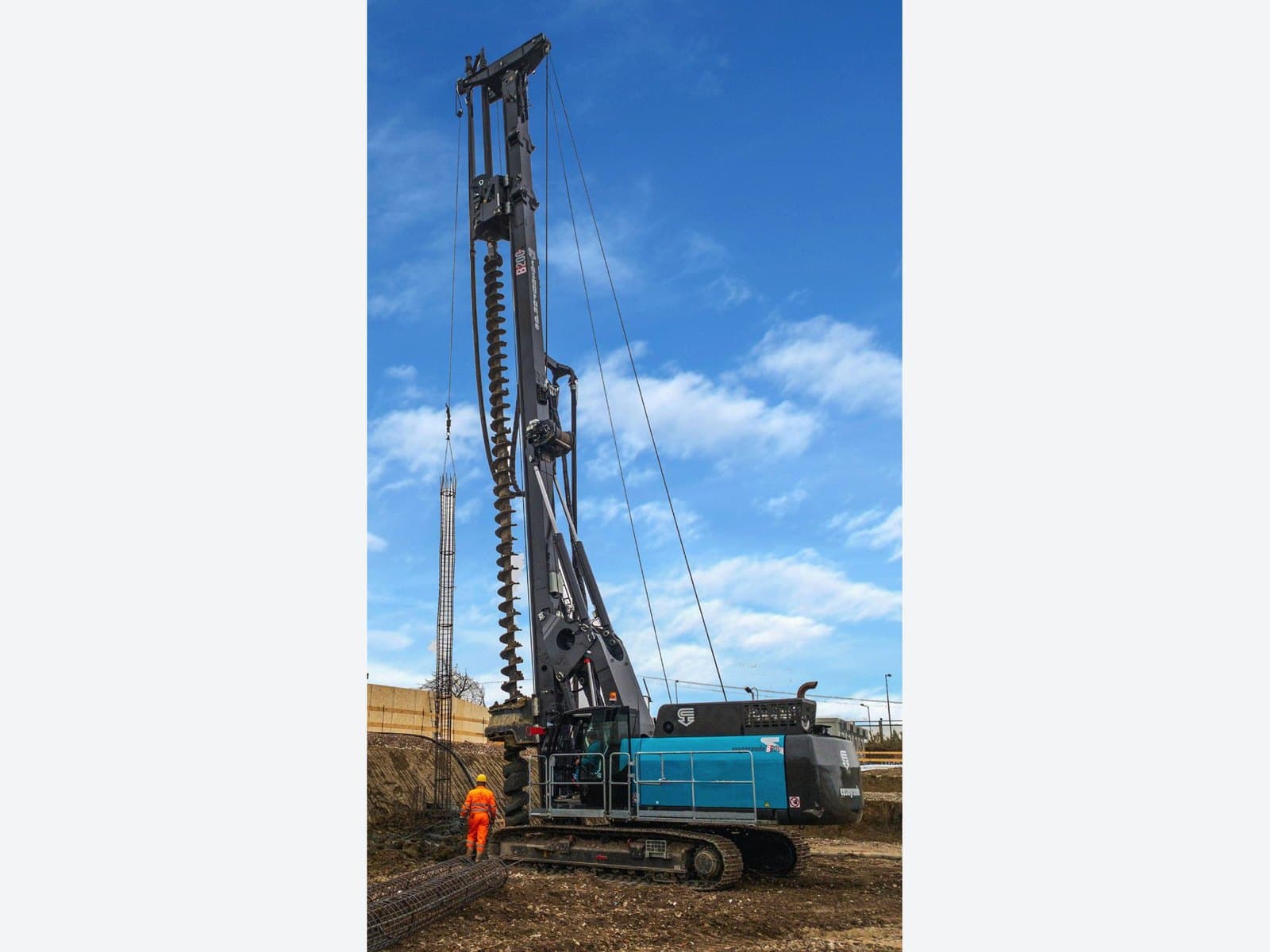

Casagrande B200 XP-2
Pilotadora giratoria Casagrande de 210 kNm y unas 65 t, kelly hasta 68 m y 3.100 mm bajo mástil, con avance por cilindro o por cabrestante y opción de muro pantalla.
- Peso operativo
- 65.000 kg
- Motor
- Cummins L9
- Potencia
- 246 kW

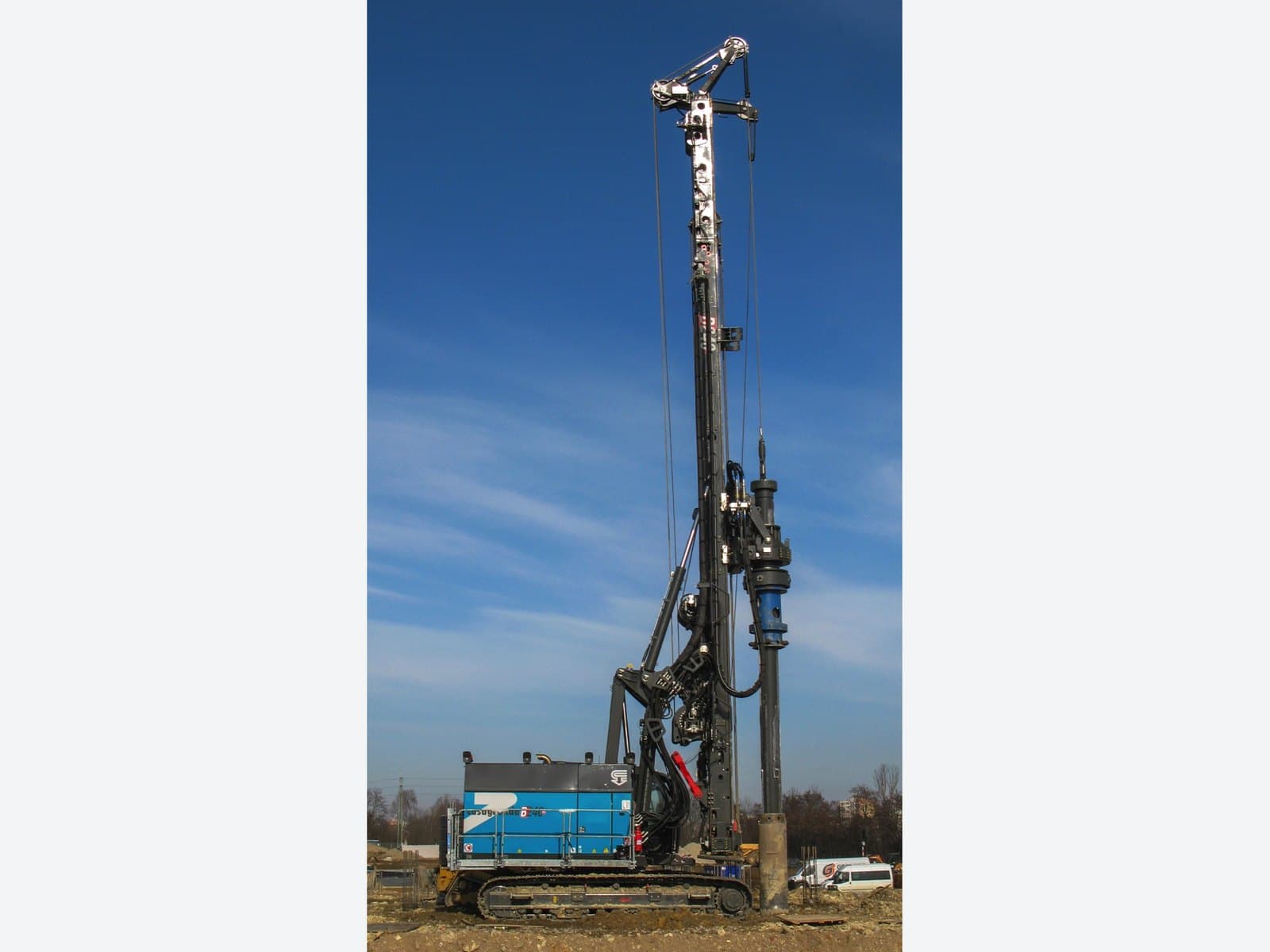

Casagrande B240 XP-2
Pilotadora giratoria Casagrande de 263 kNm, unas 71,5 t con kelly, hasta 78 m de profundidad y 3.500 mm de diámetro bajo mástil; CFA, desplazamiento y mezcla de suelos.
- Peso operativo
- 71.500 – 78.500 kg
- Motor
- Cummins L9
- Potencia
- 283 kW

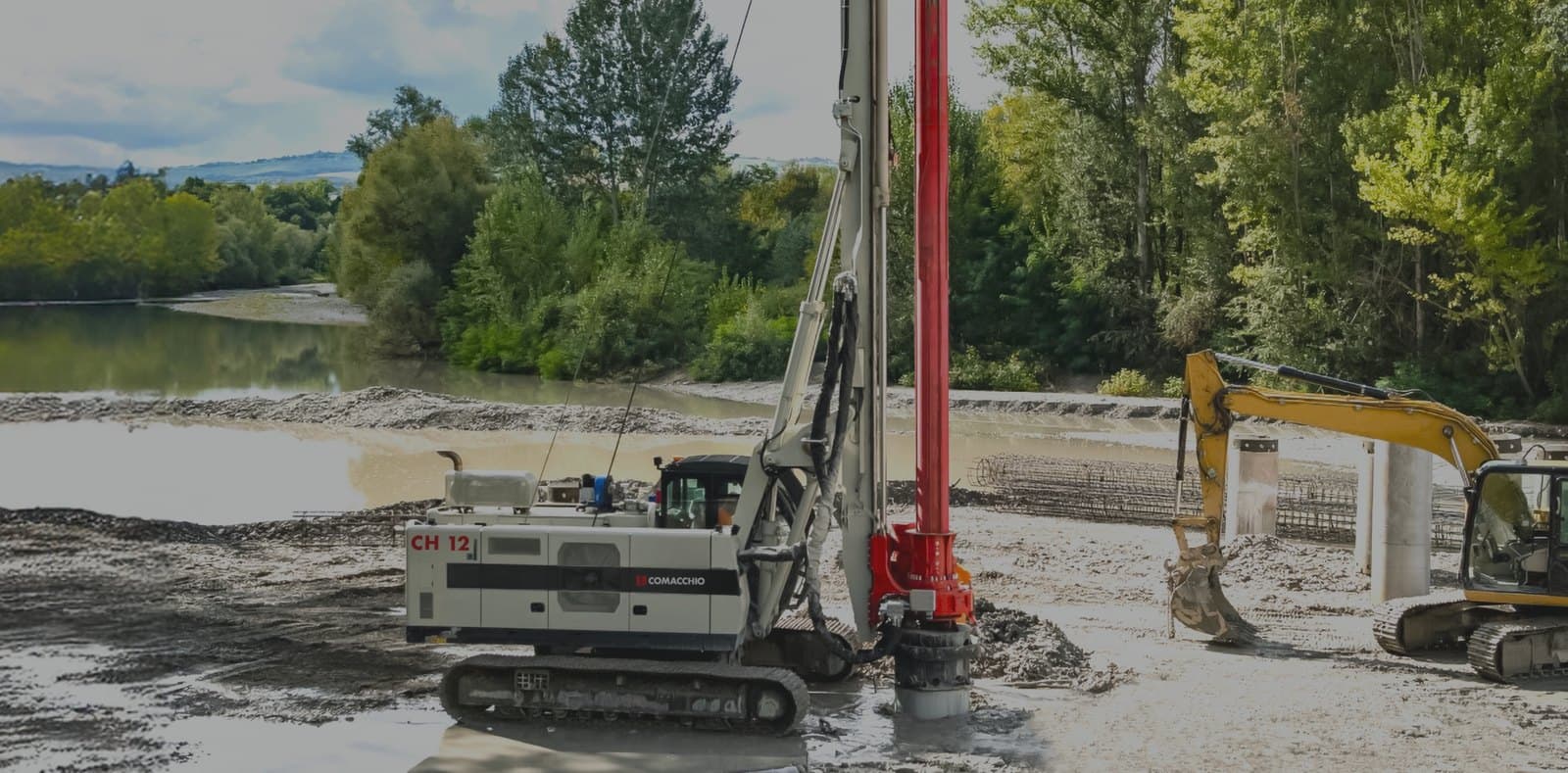

Comacchio CH 12
Pilotadora compacta Comacchio de 132 kNm y 27 a 31,6 t, autoinstalable y de menos de 32 t en transporte, con kelly hasta 47,7 m y 1.500 mm, CFA y mezcla de suelos.
- Peso operativo
- 27.000 – 31.600 kg
- Potencia
- 123 – 142 kW
- Par máximo
- 132 kNm

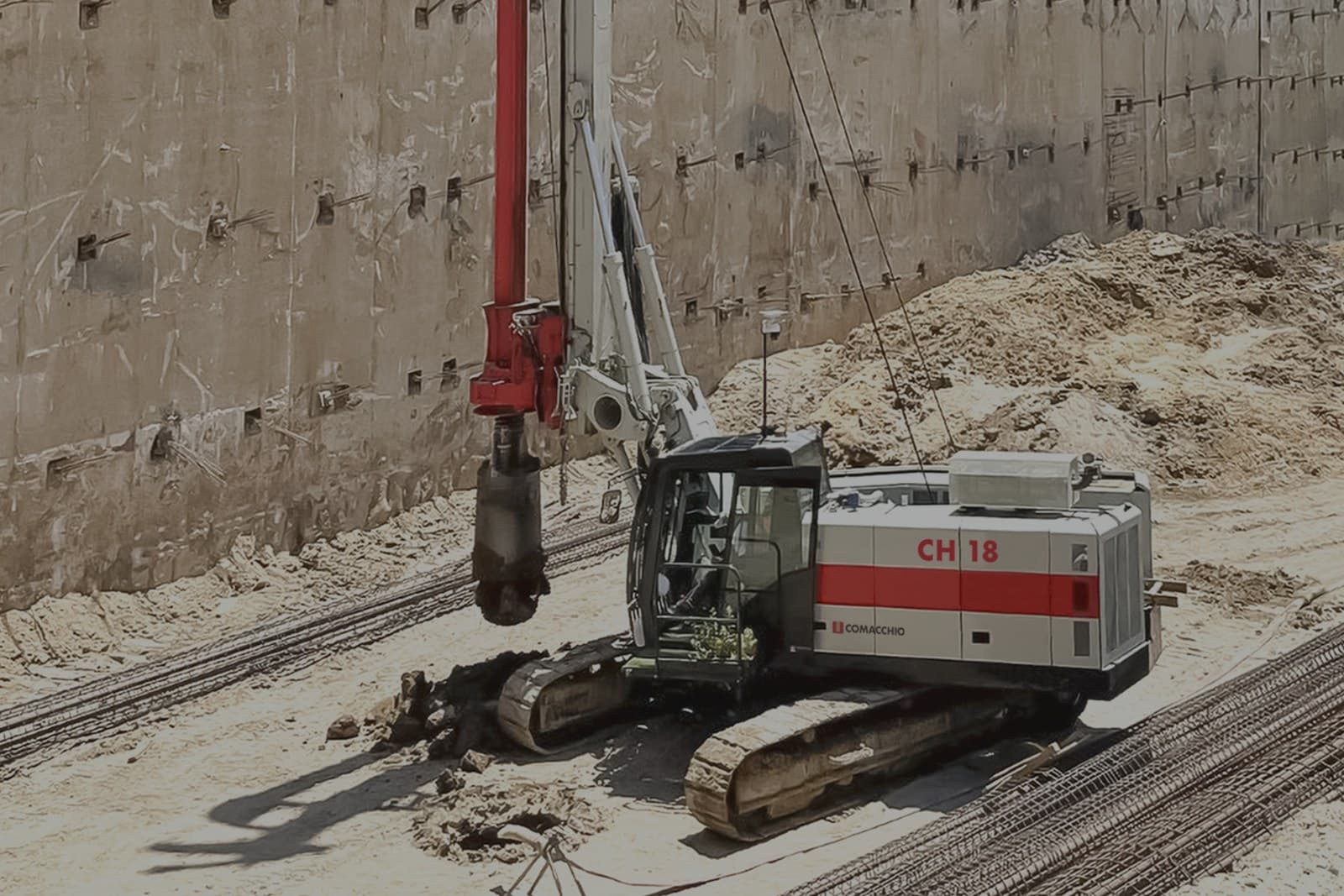

Comacchio CH 18
Pilotadora multifunción Comacchio de 190 kNm y 40,1 a 44,8 t, con kelly hasta 62,8 m y 2.000 mm, CFA, desplazamiento, mezcla de suelos, DTH y versión de gálibo reducido.
- Peso operativo
- 40.100 – 44.800 kg
- Potencia
- 201 – 209 kW
- Par máximo
- 190 kNm

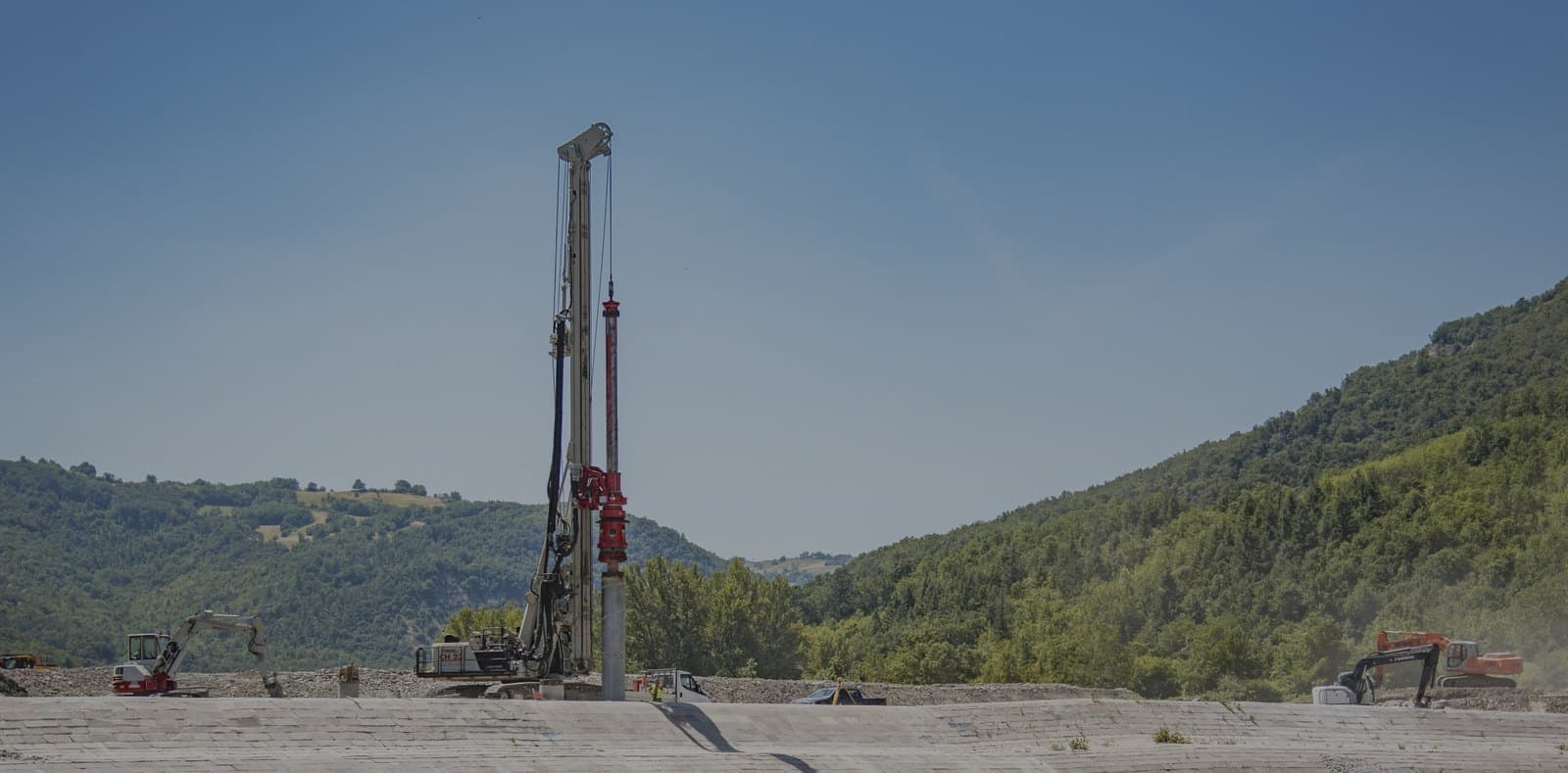

Comacchio CH 23
Pilotadora multifunción Comacchio de 262 kNm y 58 a 69,5 t, autoinstalable, con kelly hasta 67,7 m y 2.500 mm, CFA de 1.000 mm y versión de gálibo reducido.
- Peso operativo
- 58.000 – 69.500 kg
- Potencia
- 234 – 261 kW
- Par máximo
- 262 kNm

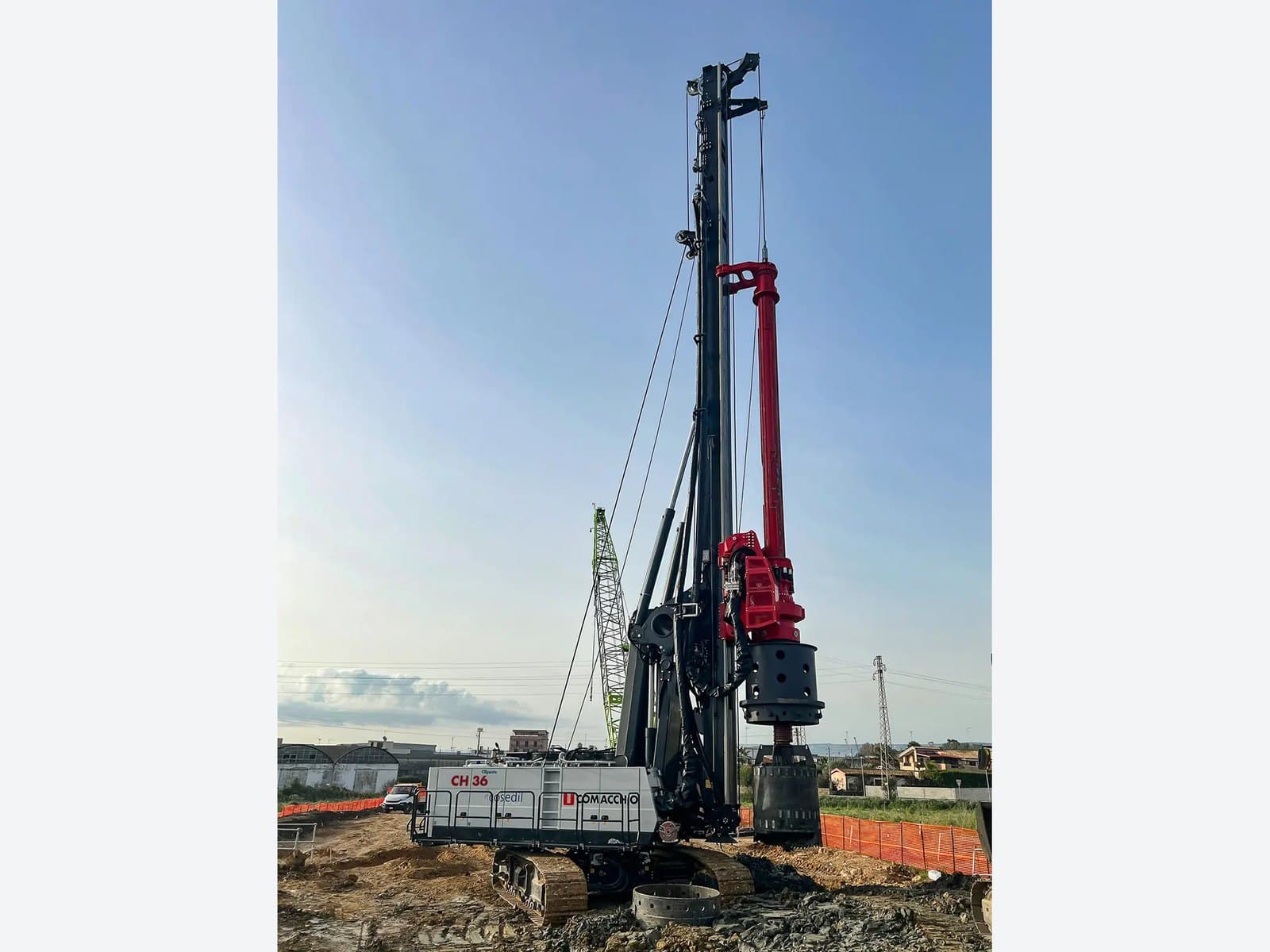

Comacchio CH 36
Pilotadora multiuso Comacchio de 95,5 a 102,5 t, motor de 345 a 405 kW, 360 kNm de par nominal y pilotes de kelly de hasta 2.500 mm y 86,8 m.
- Peso operativo
- 95.500 – 102.500 kg
- Potencia
- 345 – 405 kW
- Par máximo
- 360 kNm

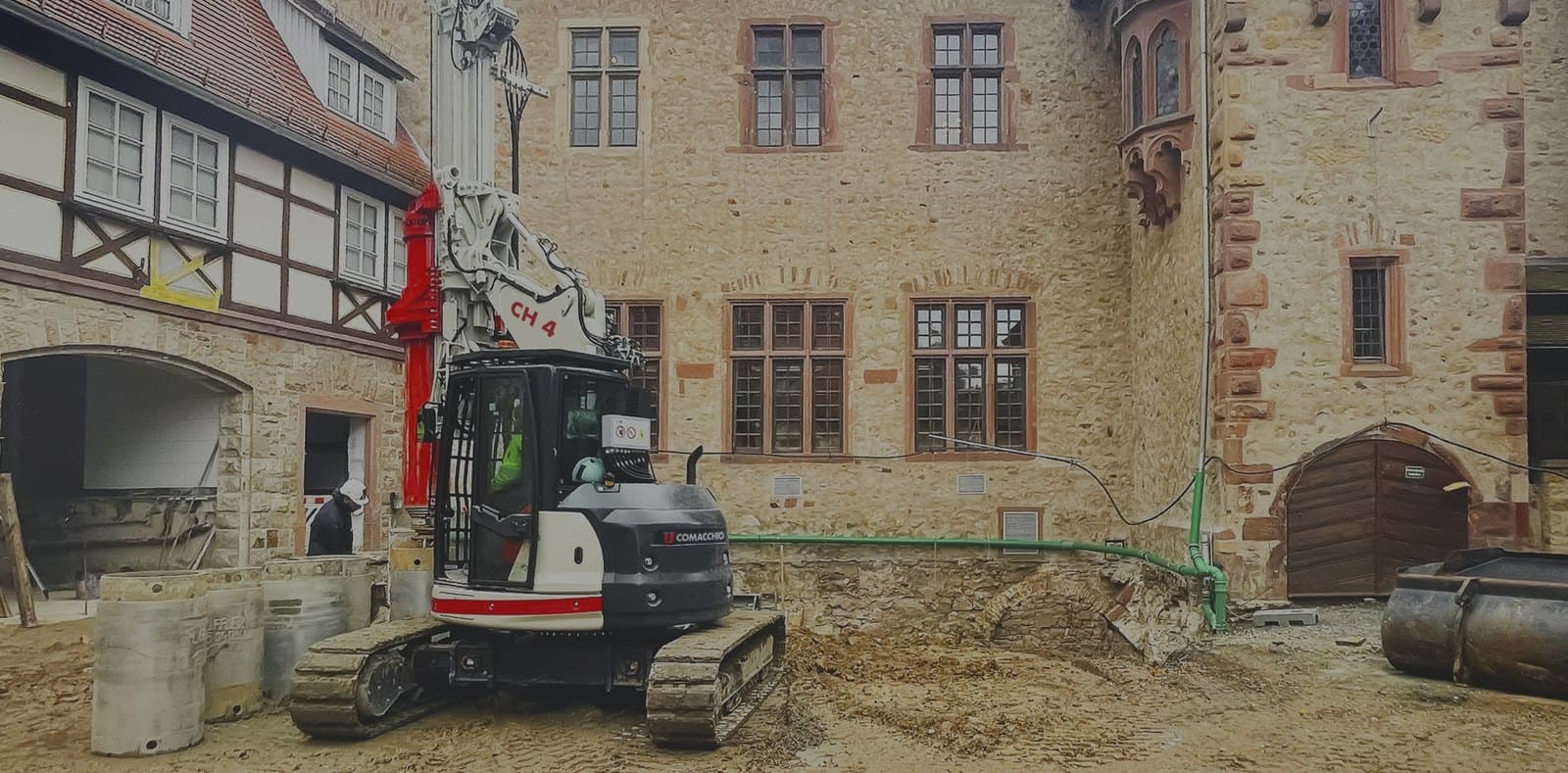

Comacchio CH 4
Pilotadora compacta Comacchio de 15 a 16 t, motor de 54 kW, 44 kNm de par nominal, pilotes de kelly de hasta 1.000 mm y 27,8 m, y tren extensible.
- Peso operativo
- 15.000 – 16.000 kg
- Potencia
- 54 kW
- Par máximo
- 44 kNm

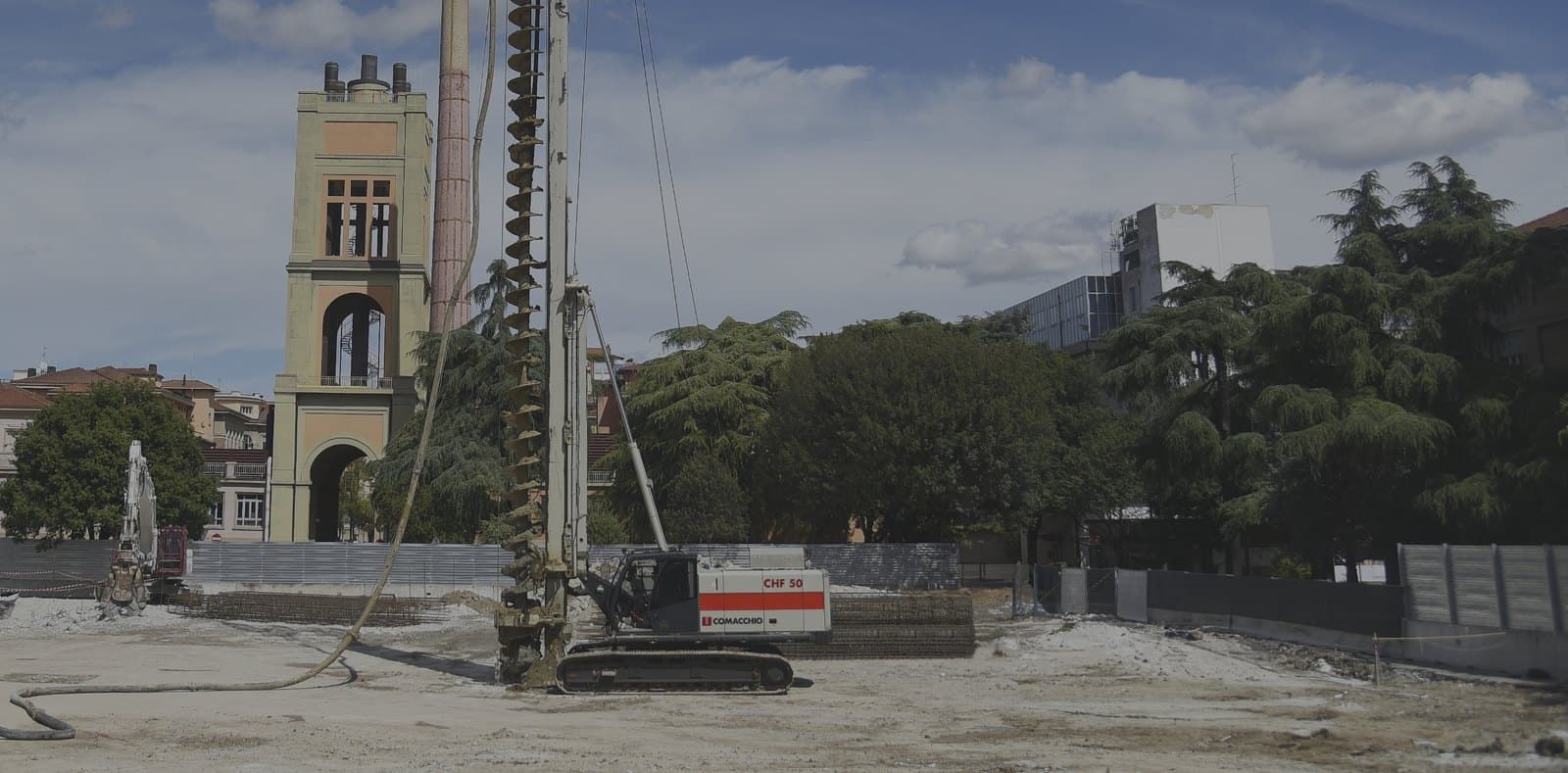

Comacchio CHF 50
Pilotadora Comacchio dedicada a pilotes CFA, de 46 t sin hélice, motor de 201 a 231 kW, 540 kN de extracción y pilotes de hasta 1.000 mm y 27 m.
- Peso operativo
- 46.000 kg
- Potencia
- 201 – 231 kW
- Par máximo
- 184 kNm
AMK 83
Pilotadora AMK de unas 20 t con Perkins de 86 kW, 70 kNm de par, pilotes con kelly hasta 30 m y CFA hasta 12,8 m y 600 mm.
- Peso operativo aproximado
- ~ 20.000 kg
- Motor
- Perkins 1204F
- Potencia
- 86 kW
