Circulación inversa
Esquema de perforación en el que el fluido baja por el anular y asciende por el interior de la sarta, arrastrando el detritus a más velocidad.
La circulación inversa invierte el recorrido de la circulación directa: el fluido baja por el espacio anular y sube por el interior de la varilla, que tiene mucha menos sección.
Esa diferencia de sección es toda la razón de ser del método. Al reducirse el área de paso, la velocidad de ascenso se dispara, y con ella la capacidad de arrastrar detritus grueso y pesado hasta la superficie. En pilotes de gran diámetro es lo que evita que el material arrancado sedimente en el fondo y haya que volver a molerlo.
Tiene una segunda ventaja importante en pilotaje: como el fluido desciende despacio por el anular, presiona menos contra la pared y se pierde menos hacia la formación, lo que ayuda a sostener el taladro en terrenos permeables.
Las contrapartidas son el equipo y el coste. Hace falta una bomba de aspiración o un sistema de *air-lift* que suba la mezcla por dentro de la varilla, y una separación de sólidos en superficie más seria que en circulación directa.
Se usa sobre todo en pilotes de gran diámetro, en muros pantalla con hidrofresa y en pozos de agua profundos, donde el volumen de detritus lo justifica.
Lo tratamos con detalle en Lodos de perforación: para qué sirven y cuándo hacen falta.
Maquinaria relacionada
Máquinas que intervienen

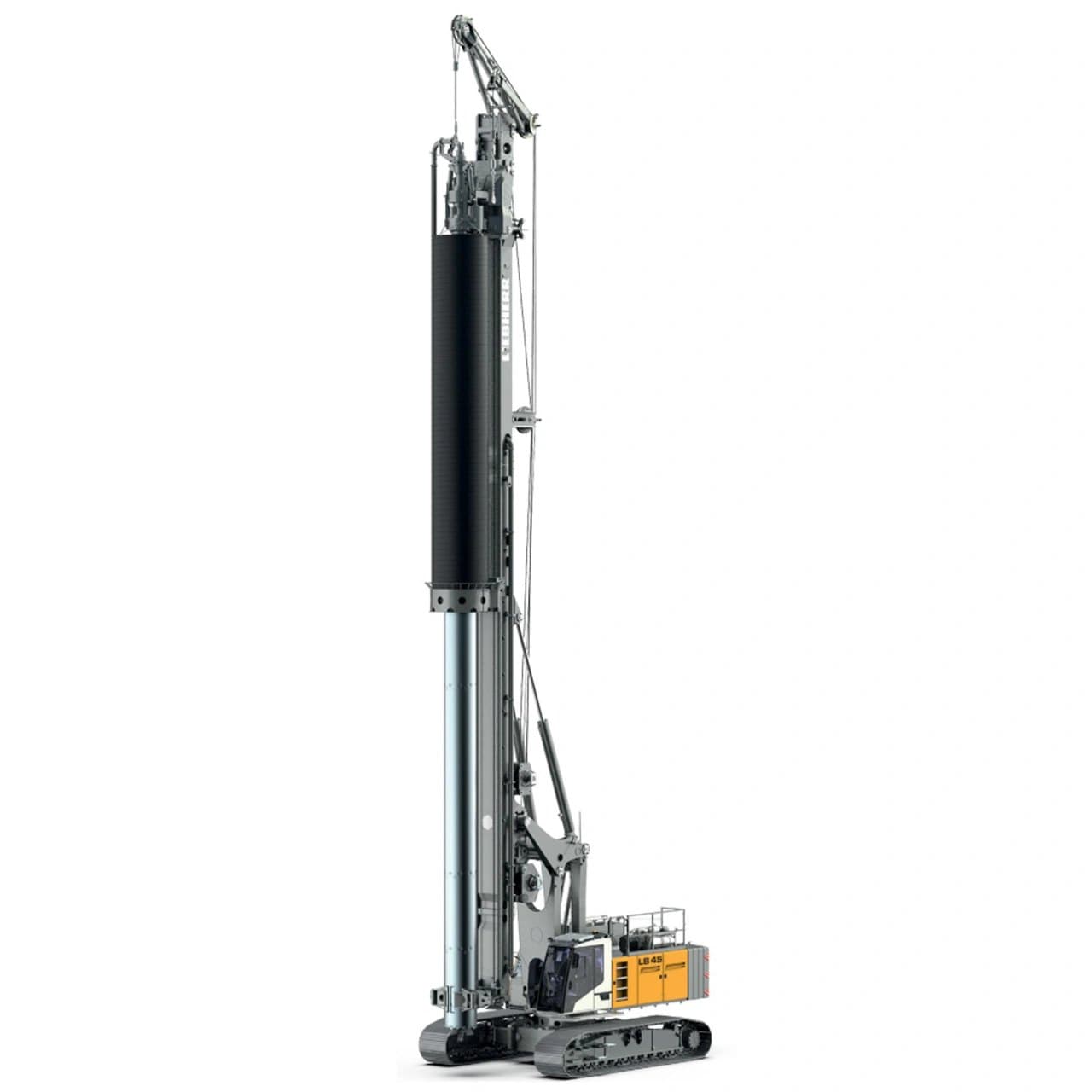

Liebherr LB 45.1
Pilotadora giratoria de 115,5 t con 450 kW y 450 kNm de par, para pilotes de hasta 4.500 mm de diámetro y 95 m de profundidad con kelly.
- Peso operativo
- 115.500 – 133.200 kg
- Motor
- Liebherr D 966 A7-05
- Potencia
- 450 kW
Bauer BG 23 H
Pilotadora giratoria Bauer de 235 kNm sobre portador BT 75, con kelly hasta 53,2 m de profundidad y 1.500 mm de diámetro sin entubar.
- Potencia máxima del motor
- 310 kW
- Par máximo
- 235 kNm
- Profundidad máxima
- 53,2 m
Comacchio GEO 601
Perforadora de 8-9,5 t con hasta 100 kW y 65 kN de extracción, para campañas de sondeo profundo con testigo continuo y wireline.
- Peso
- 8.000 – 9.500 kg
- Potencia
- 86 – 100 kW
- Norma de emisiones
- Stage 3A a Stage V
