Autobomba Putzmeister de 37,5 m con pluma de 5 brazos sobre camión de tres ejes: hasta 170 m³/h o 130 bar, por debajo de 26 t.
Ficha verificada con la documentación oficial del fabricante el 22/10/2026
Fuente: ficha técnica oficial de Putzmeister en PDF (BSF 38-5), consultada en octubre de 2026.
La BSF 38-5 es la bomba de hormigón sobre camión de Putzmeister con pluma M 38-5 de 5 brazos, montada sobre un camión de tres ejes y con un peso total de 26 t como máximo.
La pluma, plegada en RZ, llega a 37,5 m de altura, a 32,8 m de alcance longitudinal bruto (30,3 m netos) y a 25,3 m en profundidad, con 7,4 m de altura de despliegue y una manguera final de 4 m.
Se ofrece en dos versiones de bomba: la .16 H, que da 160 m³/h a 85 bar por el lado del vástago o 108 m³/h a 130 bar por el lado del fondo, con cilindros de 230 mm; y la .17 i LS, de 170 m³/h a 85 bar, con cilindros de 250 mm. Lleva un depósito de agua de 700 l.
Con apoyo total, los estabilizadores abren 6,00 m delante y 8,10 m detrás; el apoyo flexible iSC permite trabajar con menos apertura. Es el paso de 5 brazos sobre la Putzmeister BSF 36-4.
Datos de la documentación oficial de Putzmeister
| Peso total máximo | 26.000 kg26 t o menos |
|---|---|
| Alcance en profundidad | 25,3 m |
| Base de apoyo | 6,00 × 8,10 mdelantera × trasera con apoyo total; con iSC, de 2,60 a 6,00 m delante y de 2,60 a 8,10 m detrás |
| Alcance en altura | 37,5 m |
| Secciones de pluma | 5plegado RZ; 7,4 m de altura de despliegue y manguera final de 4 m |
| Tubería de transporte | DN 125 |
| Fuerza máxima por apoyo | 200 kN195 kN en los traseros; valores de referencia |
| Rendimiento máximo | 170 m³/hversión .17 i LS; la .16 H da 160 m³/h por el lado del vástago y 108 m³/h por el del fondo |
| Presión de transporte máxima | 130 barversión .16 H por el lado del fondo; 85 bar en el resto |
| Cilindro de transporte | 230 / 250 mm.16 H / .17 i LS, con 2.100 mm de carrera |
| Alcance longitudinal bruto | 32,8 m30,3 m netos |
Nota: Datos de la hoja técnica oficial de Putzmeister en español, versión UE (CT 5130-2 ES), comprobados el 23/10/2026. Todos son valores máximos teóricos de la versión estándar; Putzmeister advierte de que las dimensiones y los pesos dependen del camión, del modelo de bomba y del equipo. La tubería de transporte de la pluma admite como máximo 85 bar. Dimensiones de la ficha con un camión MB 2640: 10.850 mm de largo y 3.900 mm de alto.
Fuentes: Putzmeister — BSF 38-5.16 H / .17 i LS, hoja técnica (PDF, español, UE) · Putzmeister — M 38-5 (Unión Europea)
De la misma clase, por alcance vertical (37,5 m en esta):
Los modelos del catálogo más cercanos por alcance vertical:
Calculado con los datos oficiales de las fichas de bombas de hormigón del catálogo; se actualiza al cambiar el catálogo.
| Dato | Putzmeister BSF 38-5 | Putzmeister BSF 36-4 | Schwing S 38 SX Reptor | CIFA K36L |
|---|---|---|---|---|
| Peso total máximo | 26.000 kg | — | — | 26.000 kg |
| Alcance en altura | 37,5 m | 35,6 m | 37,3 m | 36 m |
| Secciones de pluma | 5 | 4 | 5 | 4 |
| Rendimiento máximo | 170 m³/h | 170 m³/h | 136 – 162 m³/h | 160 m³/h |
Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.
La .16 H trabaja por los dos lados del cilindro: más caudal por el del vástago o más presión (130 bar) por el del fondo, útil para bombear por tubería en altura. La .17 i LS da más caudal (170 m³/h) a 85 bar, para vertidos grandes con la pluma.
Porque la tubería de la pluma está dimensionada para 85 bar. Las presiones altas de la .16 H sirven cuando la autobomba alimenta una tubería fija, por ejemplo en un edificio alto, no a través de la pluma.
El que marca la anchura de apoyo de la ficha, más el margen para las placas y el suelo bajo cada pata. En calle estrecha, los sistemas de apoyo parcial dejan trabajar con los estabilizadores sin abrir del todo, a cambio de limitar los sectores en los que puede girar la pluma.
26.000 kg de peso total máximo (26 t o menos), según la documentación oficial de Putzmeister. Entre las 6 fichas de bombas de hormigón del catálogo que publican el peso, el rango va de 3.000-3.400 kg (Schwing SP 750) a 32.000 kg (CIFA K42L); la Putzmeister BSF 38-5 ocupa el puesto 5 de 6.
37,5 m, según Putzmeister. Entre las 20 fichas de bombas de hormigón del catálogo que publican este dato, el rango va de 19,5 m (Schwing S 20) a 57,3 m (Schwing S 58 SX); la Putzmeister BSF 38-5 ocupa el puesto 10 de 20.
No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. Si circula por vías públicas, hace falta además el permiso de conducción del vehículo. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
La guía y el artículo que mejor ayudan a comparar la Putzmeister BSF 38-5 con sus alternativas.
Si algún término técnico no te resulta familiar, aquí va explicado.
Rellena el formulario y un distribuidor o alquilador de tu provincia te contactará con opciones de compra y alquiler. Sin compromiso.
¿Aún dudas entre modelos?
Comparar con otra máquina (Putzmeister BSF 38-5 con otras máquinas de su categoría)

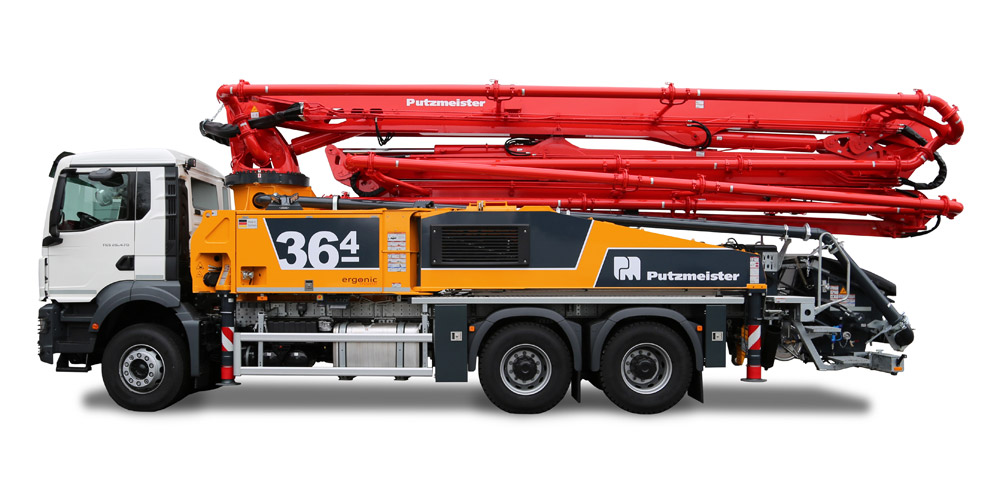

Autobomba de hormigón con pluma de 4 secciones y plegado en Z, 35,6 m de alcance vertical y hasta 170 m³/h.

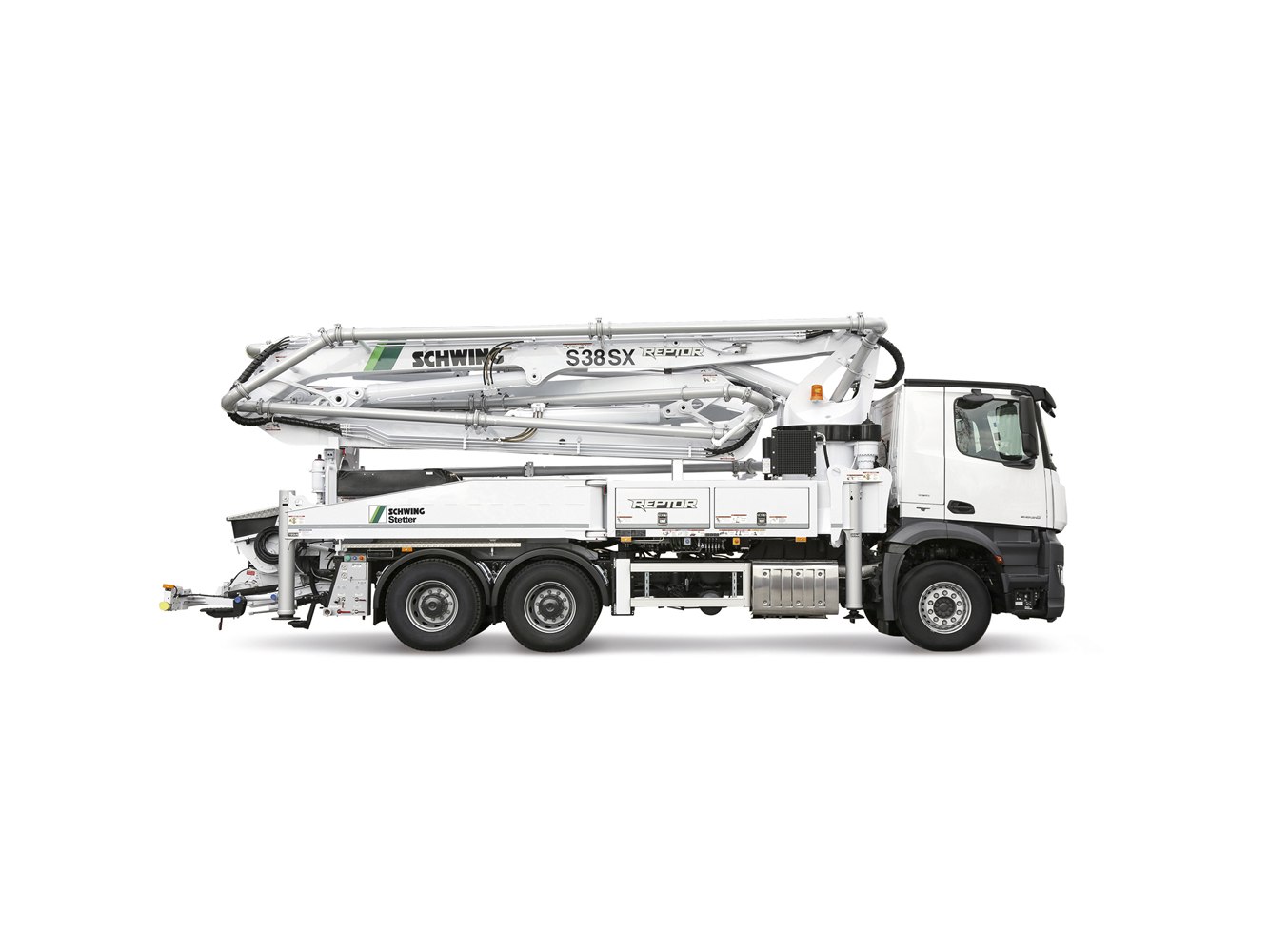

Autobomba de hormigón de 37,3 m de alcance vertical con pluma de cinco secciones, hasta 162 m³/h y apoyos simétricos de 195 kN.
