Pilote CPI-6 (perforado sin entubación con lodos)

El CPI-6 es el pilote perforado sin entubación con lodos tixotrópicos de la NTE-CPI. En lugar de un tubo, las paredes se sostienen con lodo de perforación.

La norma fija las características del lodo: suspensión homogénea y estable, dosificación no mayor del 10 %, densidad de 1,02 a 1,10 g/cm³ y viscosidad Marsh igual o superior a 32 s. El hormigonado se hace de forma continua bajo los lodos, con una tubería (tremie) que va siempre al menos 4 m dentro del hormigón ya vertido, de modo que el hormigón que entra por el fondo desplaza el lodo hacia arriba. Antes de colocar la armadura se limpia el fondo.

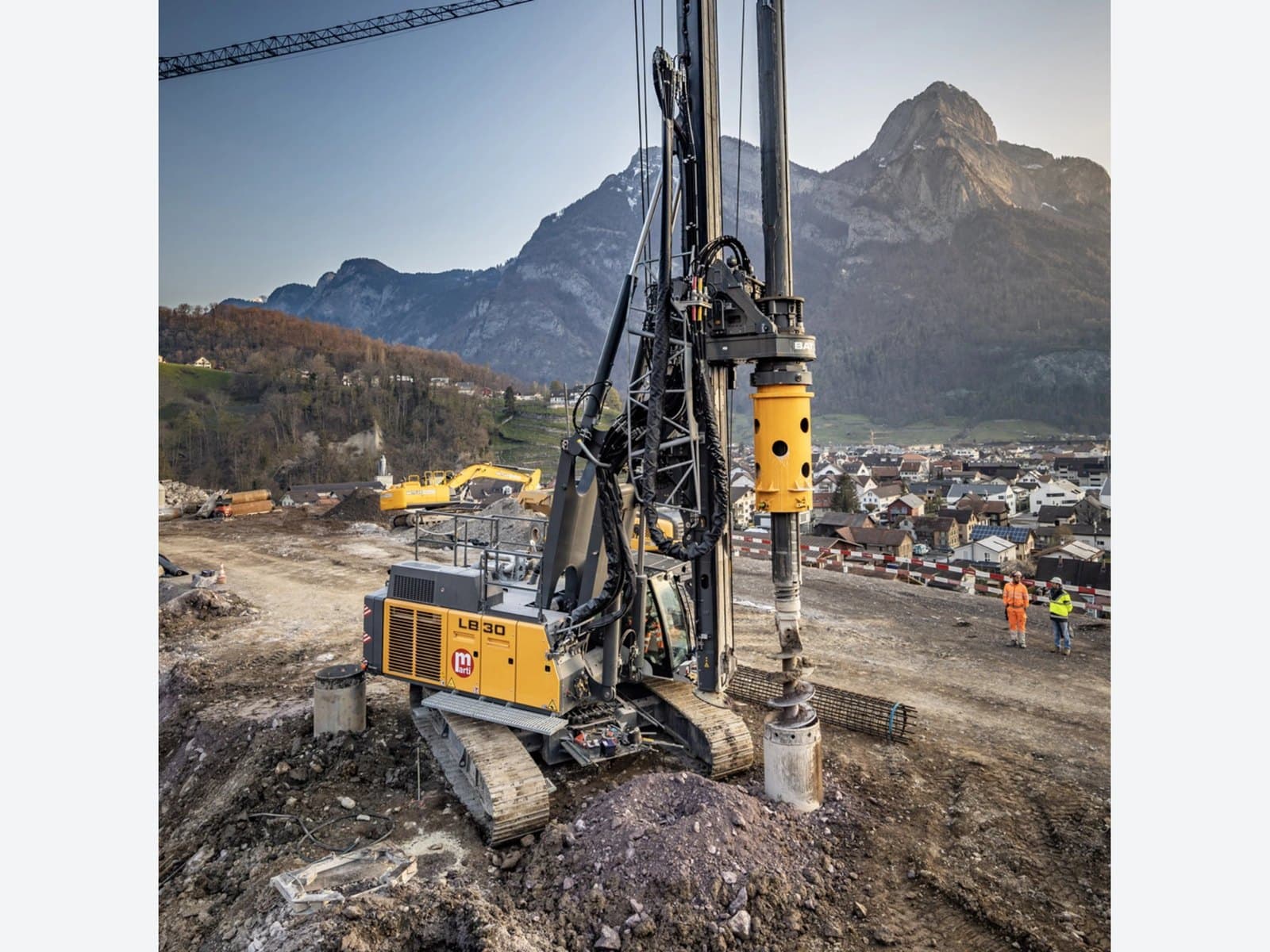

Se ejecuta con pilotadoras de rotación con kelly y una planta de lodos. Hoy se usan también polímeros en lugar de bentonita, algo que la NTE, de 1977, no contempla.

Fuente: Norma Tecnológica de la Edificación NTE-CPI/1977 «Cimentaciones. Pilotes: In situ», aprobada por Orden de 25 de noviembre de 1977 (BOE núm. 295, de 10 de diciembre de 1977; el apartado de Construcción continúa en el BOE núm. 301, de 17 de diciembre). La NTE no es de obligado cumplimiento, pero su designación CPI se sigue usando en proyectos y presupuestos de pilotaje en España.
