Glosario
Longitud libre
Tramo de un anclaje entre la cabeza y el bulbo que se alarga libremente al tesar, sin adherirse al terreno.
La longitud libre, o zona libre, es la parte de un anclaje al terreno situada entre la cabeza y el bulbo. Está dotada de libre alargamiento: al tesar, el acero se estira en toda esa longitud sin transmitir carga al terreno, y así la fuerza llega íntegra al bulbo, más allá de la cuña de terreno que se quiere sujetar.
En los ensayos se calcula una longitud libre aparente a partir del alargamiento medido, y tiene que quedar entre unos límites que fija la Guía del Ministerio: si sale demasiado corta, parte del tirante está agarrado al terreno; si sale larga, el bulbo se está deslizando. Lo detallamos en ensayos de anclajes.
Fuente: Guía para el diseño y la ejecución de anclajes al terreno en obras de carretera, Ministerio de Fomento, apartados 1.2 y 5.
Maquinaria relacionada
Máquinas que intervienen
Beretta T46
Micropilotadora de 4,6 a 5,4 t con cabezal de hasta 1.010 daNm, mordaza de 219 mm y tren desde 1.000 mm.
- Peso
- 4.600 – 5.400 kg
- Potencia
- 55 – 74 kW
- Par máximo
- 4 – 10,1 kNm

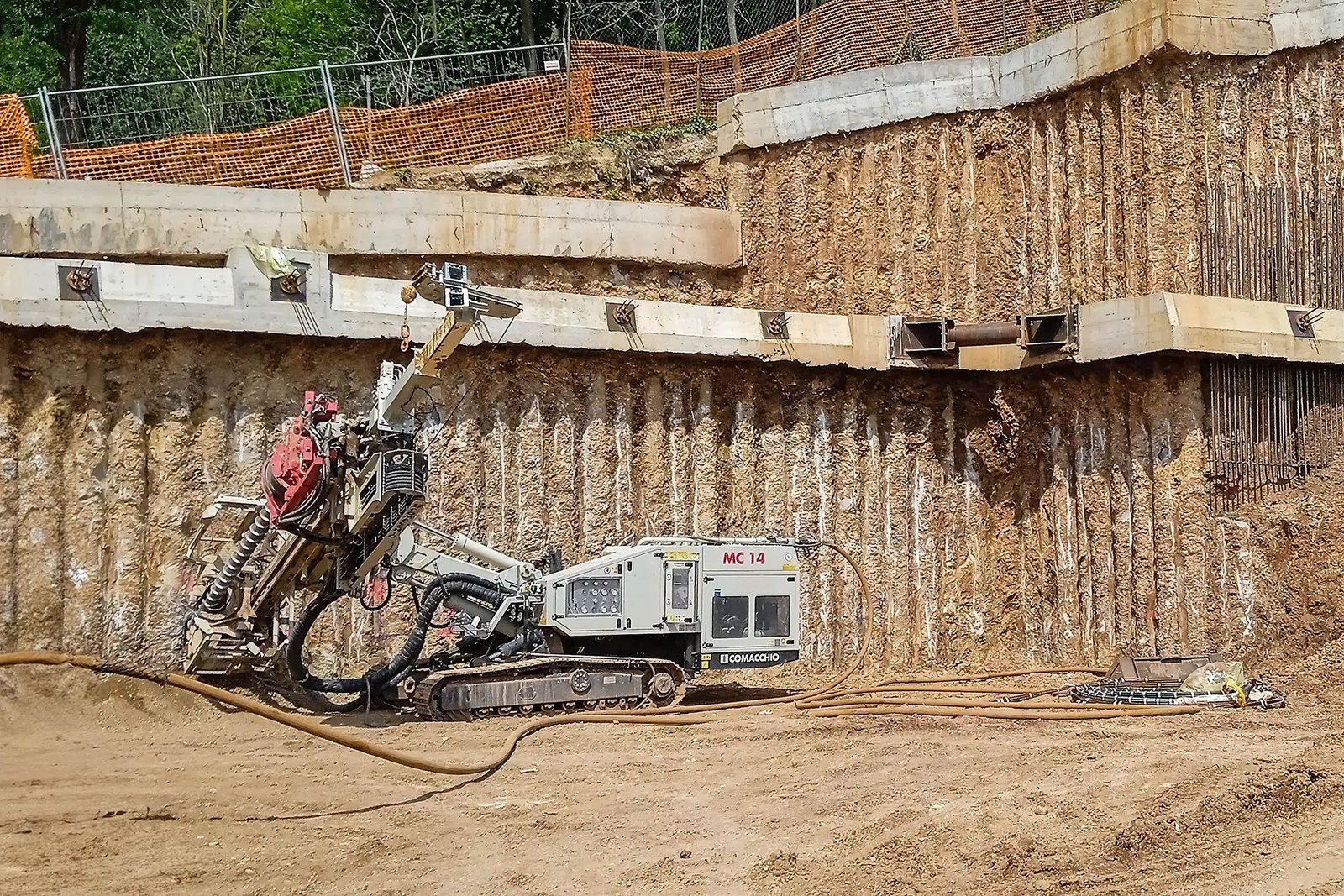

Comacchio MC 14
