Entibación

Sistema provisional de paneles y codales que sostiene las paredes de una zanja o excavación mientras se trabaja dentro.

Entibar es sostener las paredes de una excavación con un sistema provisional. En zanja es lo que separa un tajo normal de un accidente grave: un desprendimiento no avisa y un metro cúbico de tierra pesa cerca de dos toneladas.

Hay varios sistemas. Los cajones o blindajes de zanja son dos paneles metálicos unidos por codales que se introducen con la excavadora y se hincan a medida que se excava; son una solución rápida y muy habitual en instalaciones urbanas. La entibación cuajada —tablas y codales cubriendo toda la pared— se emplea en terrenos muy flojos. Y los sistemas de paneles deslizantes permiten avanzar en zanja continua.

La alternativa a entibar es abrir talud, con la inclinación que admita el terreno. Es más barato si hay espacio, y casi nunca lo hay en ciudad.

Las guías del INSST fijan el umbral de referencia en 1,30 m de profundidad: por debajo de esa cota hay que proteger la zanja salvo justificación expresa en terreno estable. En la práctica vale la pena recordar tres cosas: la entibación se coloca antes de bajar, no después; se retira desde arriba a medida que se rellena; y el borde de la zanja se mantiene libre de acopios y de tránsito de maquinaria. El artículo sobre abrir zanjas con seguridad detalla el procedimiento.

Maquinaria relacionada

Máquinas que intervienen

JCB 3CX — Retroexcavadoras mixtas
JCBRetroexcavadoras mixtas

JCB 3CX

Retroexcavadora mixta en tres versiones (Sitemaster, Plus y Pro): de 55 a 81 kW, pala de 1,0 o 1,2 m³ y hasta 50 km/h en la Pro.

Peso operativo
8.600 kg
Motor
JCB de 3,0 l (Sitemaster) o JCB DieselMax de 4,8 l (Plus y Pro)
Potencia
55 – 81 kW
Precio a consultar

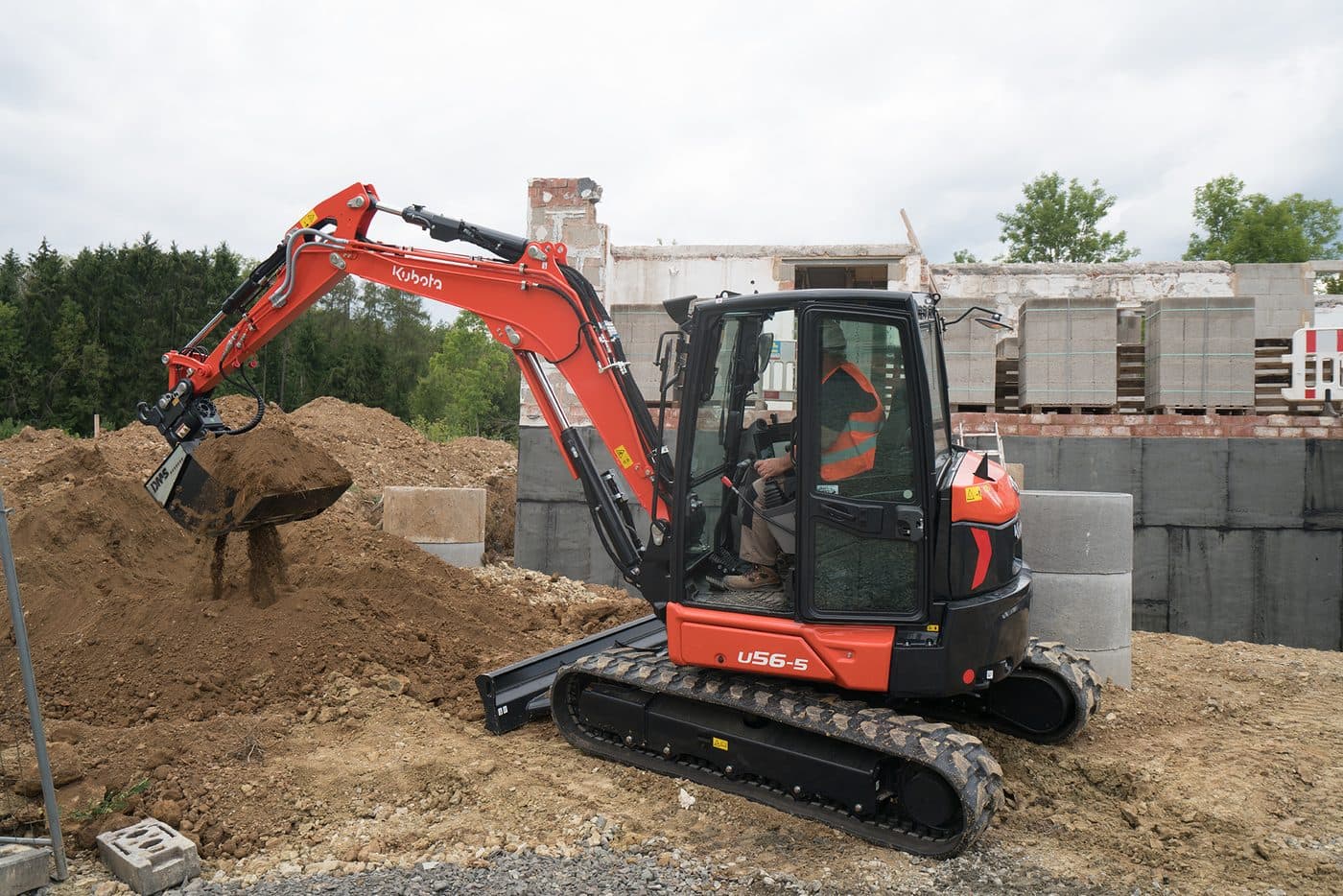

Kubota U56-5 — Miniexcavadoras
KubotaMiniexcavadoras

Kubota U56-5

Miniexcavadora de cola cero de 5,5 t con motor Kubota V2607-CR-E5 de 35 kW Stage V, 42,3 kN de arranque en el cazo y 3.630 mm de profundidad.

Peso operativo
5.520 kg
Motor
Kubota V2607-CR-E5, 4 cilindros, common rail
Potencia
35 kW
Precio a consultar

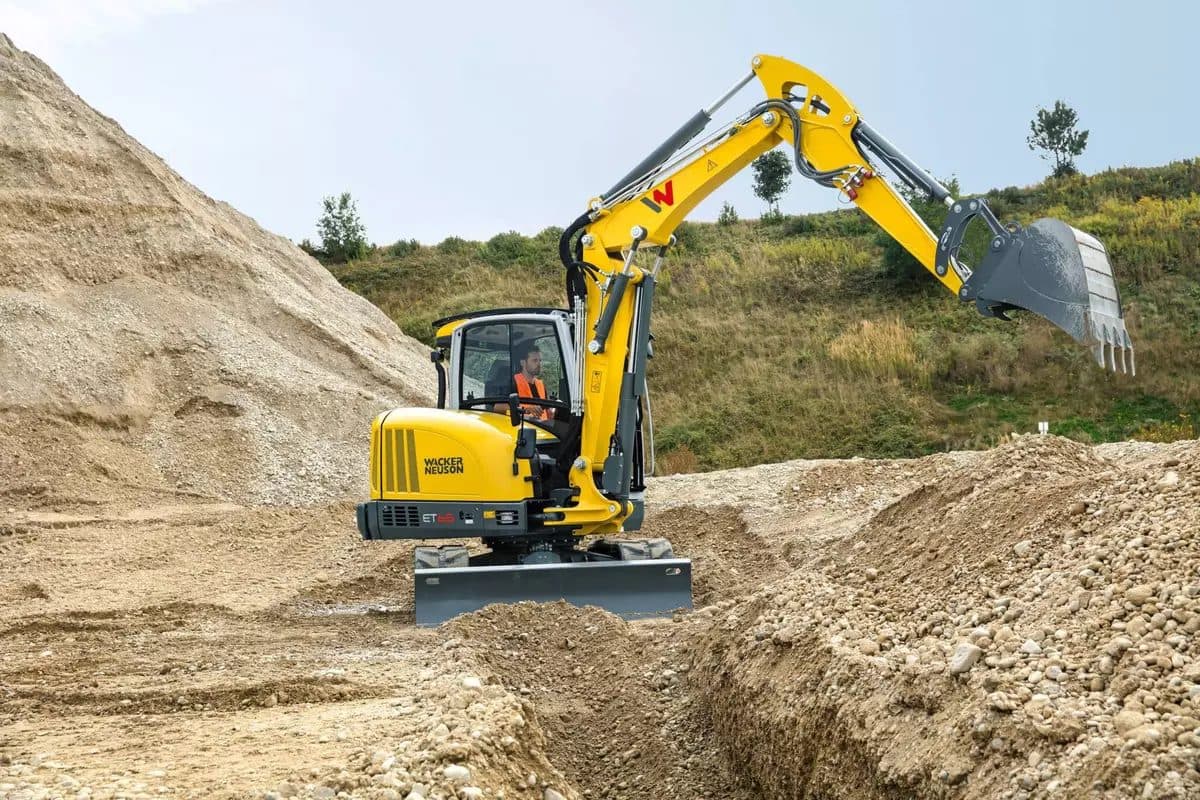

Wacker Neuson ET65 — Excavadoras midi
