Cuchara bivalva

Implemento de dos valvas que se cierran para morder el terreno; se usa para excavar pozos y muros pantalla en vertical y para manipular material a granel.

Cuchara bivalva

La cuchara bivalva —*grab* o *clamshell*— son dos valvas articuladas que se abren, se dejan caer y se cierran atrapando el material. A diferencia de un cazo de excavadora, trabaja en vertical y por gravedad, no por empuje del brazo.

Tiene dos usos bien distintos. En cimentación es la herramienta clásica de la pantalladora: la cuchara de pantalla, guiada por su propio peso y por el mástil, excava el panel de un muro pantalla manteniendo la verticalidad mientras el hueco se sostiene con lodo bentonítico. En terrenos con bolos o con gravas donde una hélice sufre, la bivalva sigue avanzando.

El otro uso es la manipulación: cuchara bivalva hidráulica montada en excavadora o en grúa para cargar material a granel, limpiar arquetas o sacar lodos. Aquí la valva suele ser de mordaza abierta y lo que importa es el caudal del circuito auxiliar y la rotación de cuchara.

Para pozos y pantallas profundas, la alternativa moderna a la bivalva es la hidrofresa, que corta el terreno con dos ruedas dentadas y evacúa por circulación inversa: más cara, más productiva y capaz de atravesar roca donde la cuchara se detiene.

Se ve aplicado en Muro pantalla o pilotes: qué contención elegir y por qué.

Maquinaria relacionada

Máquinas que intervienen

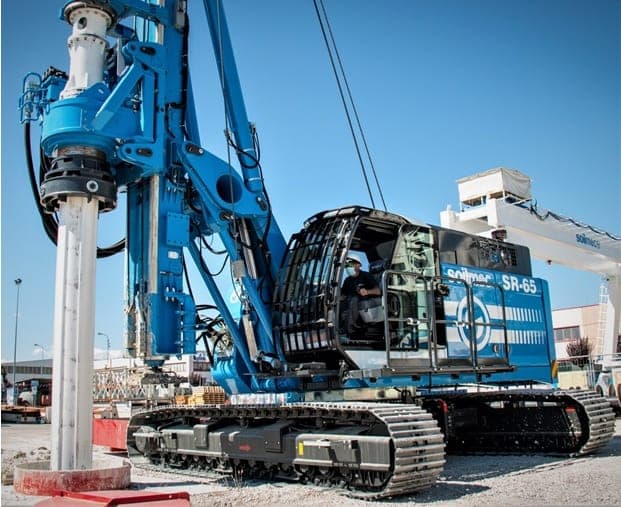

Soilmec SR-65 — Pilotadoras
