Plataforma articulada diésel 4x4 de 18 m de altura de trabajo y 10 m de alcance, con 454 kg en la cesta (HC3) y Deutz Fase V.
Ficha verificada con la documentación oficial del fabricante el 22/10/2026
Fuente: ficha técnica oficial de JLG en PDF (520AJ HC3), consultada en octubre de 2026.
La 520AJ HC3 es la plataforma articulada diésel de 18 metros de JLG con capacidad de cesta de gran carga (HC3): hasta 454 kg (tres personas) en la zona de trabajo limitada, 340 kg en la intermedia y 300 kg en toda la zona de trabajo, sin restricción.
Llega a 18 m de altura de trabajo (16 m de plataforma) y 10 m de alcance horizontal, con un plumín de 1,24 m que articula 145° y una articulación a 7,3 m para pasar por encima de obstáculos. Pesa 8.618 kg, mide 2,35 m de ancho y 7,8 m de largo replegada, y su torreta gira 355° sin voladizo de cola en condiciones de trabajo.
Monta un Deutz TD 2,9 L4 Fase V de 36,4 kW con tracción 4x4, supera rampas del 45 % y tiene eje oscilante. En la misma altura están la Genie Z-51/30J RT y la Haulotte HA16 RTJ; dentro de JLG, la 450AJ es la talla menor.
Datos de la documentación oficial de JLG
| Peso | 8.618 kglas opciones o normas de algunos países lo aumentan |
|---|---|
| Motor | Deutz TD 2,9 L4 diésel, Fase V |
| Potencia | 36,4 kW48,8 hp |
| Norma de emisiones | Fase V |
| Depósito de combustible | 60,6 L |
| Altura de trabajo | 18 m |
| Altura de plataforma | 16 m |
| Carga máxima de la plataforma | 300 kgsin restricción; 340 o 454 kg en la zona de trabajo limitada (HC3), 3 personas |
| Giro de la torreta | 355 °no continua |
| Radio de giro | 5,11 mexterior; 2,46 m interior |
| Alcance horizontal máximo | 10 m10,65 m de alcance de trabajo, incluido el que se gana más allá de la plataforma |
| Pendiente superable | 45 % |
| Velocidad de traslación | 6,84 km/h |
| Tracción | 4WD |
| Altura | 2,27 men reposo |
| Anchura | 2,35 m |
| Longitud | 7,8 men reposo |

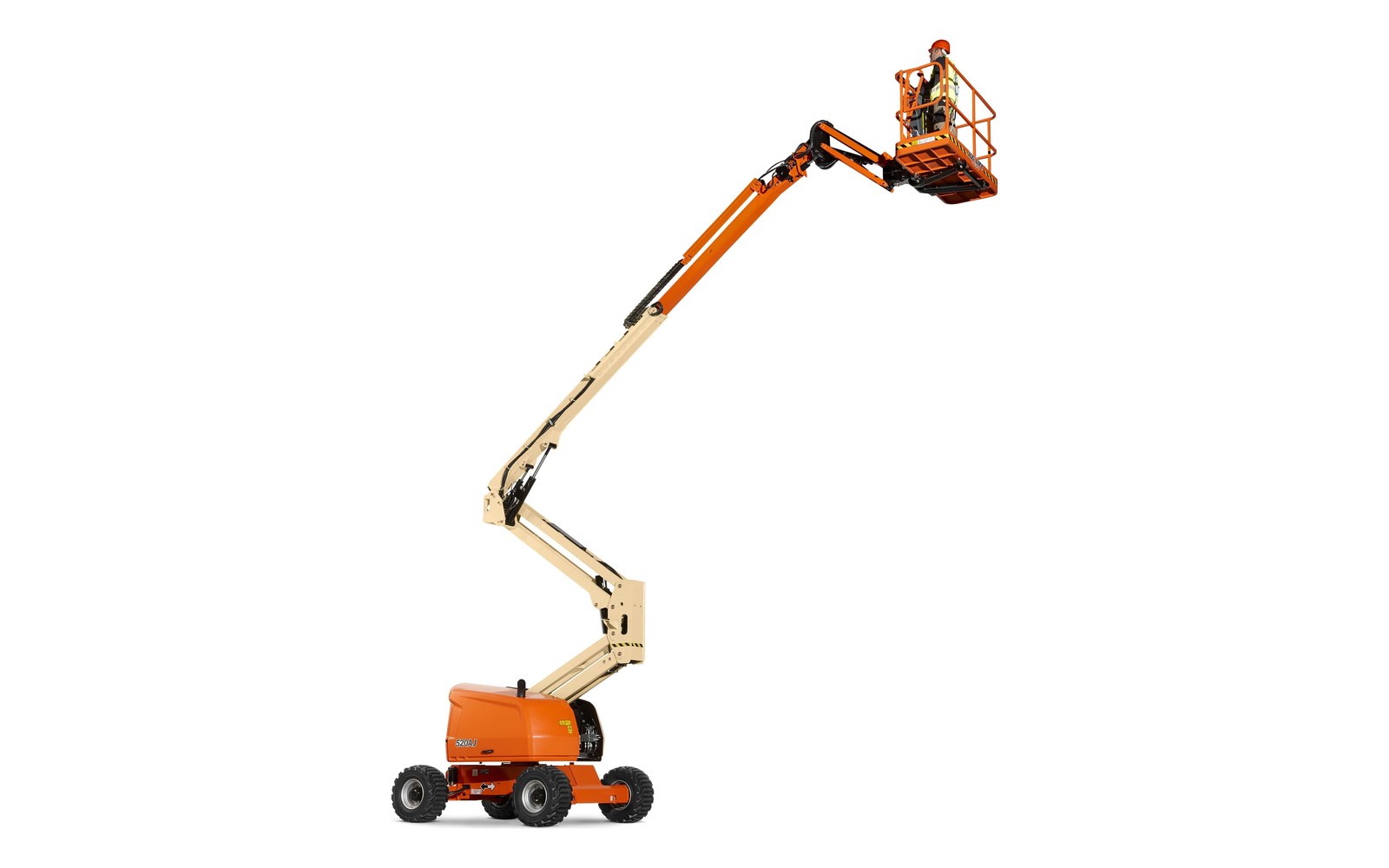

Nota: Datos de la hoja de especificaciones de JLG Ibérica en castellano para la HC3 520AJ, leída en imagen y comprobada el 22/10/2026. La cesta mide 0,76 × 1,83 m con entrada lateral. La foto oficial muestra el rótulo «520AJ».
Fuentes: JLG España — 520AJ HC3, plataforma articulada · JLG — HC3 520AJ, hoja de especificaciones en castellano (PDF)
De la misma clase, por altura de trabajo (18 m en esta):
Los modelos del catálogo más cercanos por altura de trabajo:
Calculado con los datos oficiales de las fichas de plataformas articuladas del catálogo; se actualiza al cambiar el catálogo.
De las 4 máquinas de la tabla, la JLG 520AJ HC3 es la más pesada (8.618 kg) y la de más potencia (36,4 kW).
| Dato | JLG 520AJ HC3 | Genie Z-51/30J RT | Haulotte HA16 RTJ | JLG 450AJ |
|---|---|---|---|---|
| Peso | 8.618 kg | 7.394 kg | 6.095 kg | 6.495 kg |
| Potencia | 36,4 kW | 36 kW | 18,4 kW | — |
| Altura de trabajo | 18 m | 17,59 m | 16 m | — |
| Alcance horizontal máximo | 10 m | 9,37 m | 8,3 m | 7,62 m |
| Carga máxima de la plataforma | 300 kg | 227 kg | 230 kg | 250 kg |
Datos oficiales de cada fabricante, tal como figuran en las fichas. «—»: el fabricante no lo publica.
Que la cesta tiene tres zonas de capacidad: 454 kg cerca de la máquina, 340 kg en una zona intermedia y 300 kg en todo el radio de acción. El sistema de la plataforma limita el alcance según la carga, de modo que se puede subir más material si no hace falta llegar al máximo.
La articulada pasa por encima de obstáculos gracias a la articulación a 7,3 m y al plumín, y llega a sitios que una telescópica no alcanza en línea recta. La telescópica suele dar más alcance horizontal y es más rápida en desplazamientos largos con la pluma. Con cornisas, tuberías o estructuras en medio, articulada.
Sí: es diésel 4x4, con eje oscilante, neumáticos rellenos de espuma y un 45 % de pendiente superable. Para trabajar elevada, el terreno tiene que estar dentro de la inclinación máxima de 5° que da JLG.
8.618 kg de peso (las opciones o normas de algunos países lo aumentan), según la documentación oficial de JLG. Entre las 29 fichas de plataformas articuladas del catálogo que publican el peso, el rango va de 2.677 kg (Haulotte Star 10) a 23.900 kg (Haulotte HA41 RTJ PRO); la JLG 520AJ HC3 ocupa el puesto 12 de 29.
18 m, según JLG. Entre las 28 fichas de plataformas articuladas del catálogo que publican este dato, el rango va de 10 m (Haulotte Star 10) a 42,2 m (Haulotte HT43 RTJ PRO); la JLG 520AJ HC3 ocupa el puesto 14 de 28.
No existe un carné oficial de maquinista: la Ley 31/1995 y el RD 1215/1997 exigen formación teórica y práctica específica del equipo y una autorización de uso por escrito de la empresa. En plataformas elevadoras, esa formación es la de operador de PEMP según la norma UNE 58923, para el tipo de máquina: las articuladas y telescópicas autopropulsadas son del tipo 3B. Lo explicamos en qué carné se necesita para manejar maquinaria de obra.
